V型八缸内燃机内部曲柄连杆结构展示

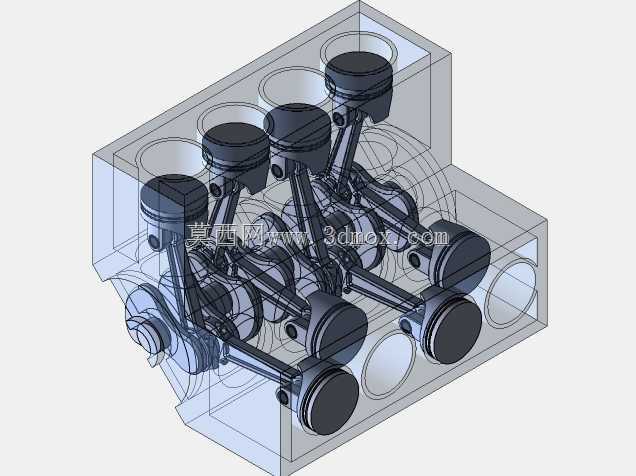

　　在商用车动力总成、高性能乘用车辆以及大马力工程机械的动力配套场景中，V型八缸内燃机凭借输出扭矩平顺、功率密度高的特性，始终占据大排量动力单元的核心应用位置。本次呈现的三维结构完整还原了V8发动机的核心运动组件与缸体基础框架，没有覆盖外围的进排气、冷却、供油附件，将核心的动力传递路径完全暴露，方便结构设计人员直接观察各运动副的配合关系。从实际工程应用角度看，这类结构模型最常被用于动力总成前期布局校核、曲柄连杆机构运动仿真验证，以及新入职结构工程师的内燃机结构认知教学，相比拆解真实样机，三维模型可以随意剖切、隐藏组件，观察任意曲轴转角下的活塞、连杆、曲轴相对位置，避免了实体拆解过程中零件磕碰、装配精度破坏的问题。

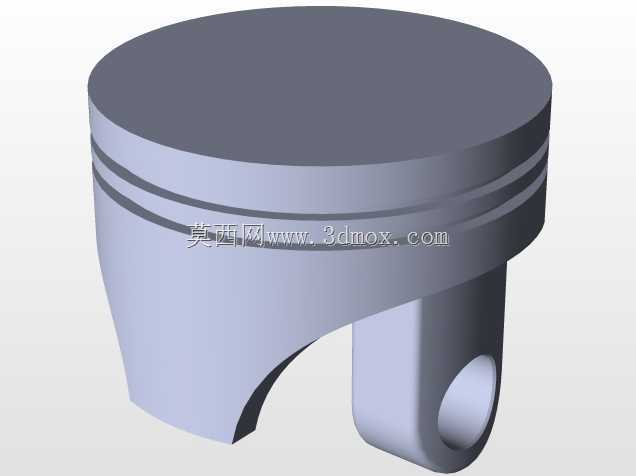

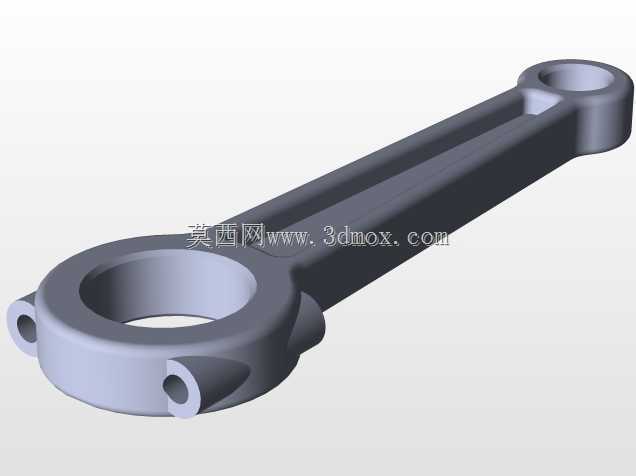

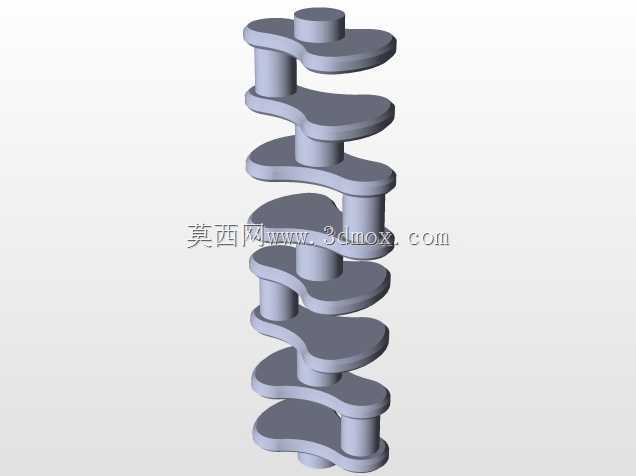

　　设计思路上，该结构采用经典的90度V型缸体夹角布局，这种夹角设计能够平衡两侧缸体的往复惯性力，降低发动机运转时的一阶、二阶振动，同时相比直列八缸结构大幅缩短了整机轴向尺寸，能够更好适配乘用车前舱、工程机械动力舱的紧凑安装空间。模型中清晰呈现了每侧四个气缸的排布方式，活塞采用平顶结构设计，活塞销与连杆小头采用全浮式配合结构，连杆大头采用剖分式设计，通过连杆螺栓与曲轴曲柄销紧固，这种结构是目前大马力内燃机的主流设计，既保证了连杆与曲轴的连接强度，也方便后期维修时的活塞连杆组拆装。曲轴部分采用整体式锻造结构的建模逻辑，八个曲柄销按照V型发动机的点火间隔角错开布置，保证每一个做功行程都有对应的气缸输出动力，让动力输出的连续性更强，减少曲轴运转的转速波动。

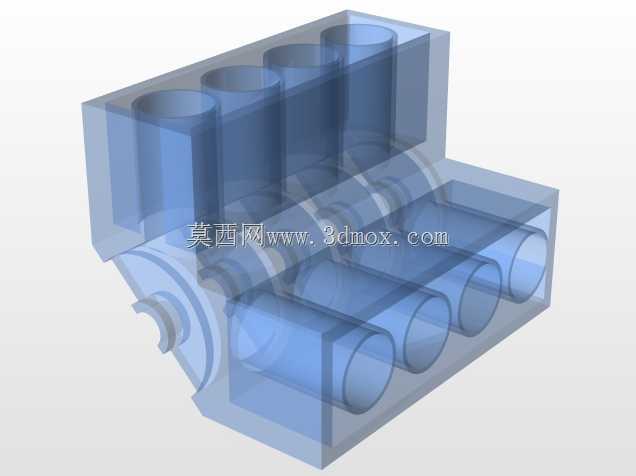

　　从安装边界与尺寸逻辑来看，该模型的缸体采用龙门式缸体结构建模，缸体下部预留了曲轴安装的主轴承座位置，两侧缸体的水套空间在透明化的缸体模型中清晰可见，能够直观看到冷却水在缸体周围的流动空间布局，方便后续冷却系统设计时匹配水套的进出口位置。缸体前端预留了正时机构、水泵、发电机等附件的安装法兰面位置，后端则预留了飞轮壳与变速器连接的安装边界，这些接口位置的建模完全遵循量产V8发动机的通用尺寸规范，能够直接对接后续的附件系统建模工作。需要注意的是，在实际工程应用中，这类V8结构的活塞行程与缸径比值通常控制在1.1以内，兼顾低转速扭矩输出与高转速的功率响应，模型中的活塞与缸壁的配合间隙、连杆摆动的运动间隙都按照实际工程公差要求预留，在进行运动仿真时不会出现运动干涉问题。

　　很多刚接触动力总成设计的工程师容易忽略V型发动机两侧连杆的布置差异，该模型中清晰展示了并列式连杆的布置方式，也就是同一曲柄销上安装两个连杆，分别对应两侧气缸的活塞，这种布置方式加工简单、维修方便，是目前民用V8发动机应用最广的连杆布置方案，相比主副连杆结构，并列连杆的两侧活塞运动行程完全一致，不需要单独调整两侧气缸的压缩比，降低了生产装配的复杂度。另外模型中缸体上部的气缸套安装位置、曲轴端部的动力输出端结构都做了准确还原，在进行整机布置时，可以直接提取这些位置的安装点坐标，对接整车悬置系统、传动系统的安装校核工作，不需要重新测绘基础结构尺寸，能够大幅缩短前期方案设计的周期。
