星型布局多缸径向发动机装配结构

　　在小型通航动力、早期航空活塞动力、紧凑型特种动力单元的应用场景里，径向布局的动力结构始终占据着特殊的位置，这类结构通过将气缸围绕中心曲轴呈圆周均匀排布，能在极小的轴向尺寸内实现多缸排量的堆叠，相比直列、V型布局的同排量动力单元，轴向长度可缩短40%以上，非常适合对径向空间利用率要求高、轴向安装边界受限的设备搭载场景。从实际使用层面看，这类径向发动机的核心用途是将多个活塞的往复直线运动，通过统一的曲柄连杆机构汇聚到中心曲轴，转化为连续的旋转扭矩输出，由于气缸呈环形均匀分布，曲轴每旋转一周，各气缸可按设定的点火顺序依次完成做功冲程，动力输出的平顺性远优于同缸数的单排直列结构，同时环形排布的气缸外露面积更大，自然风冷条件下的散热效率更高，

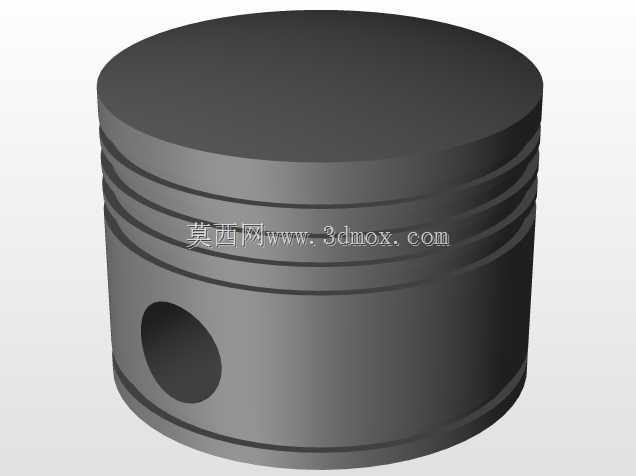

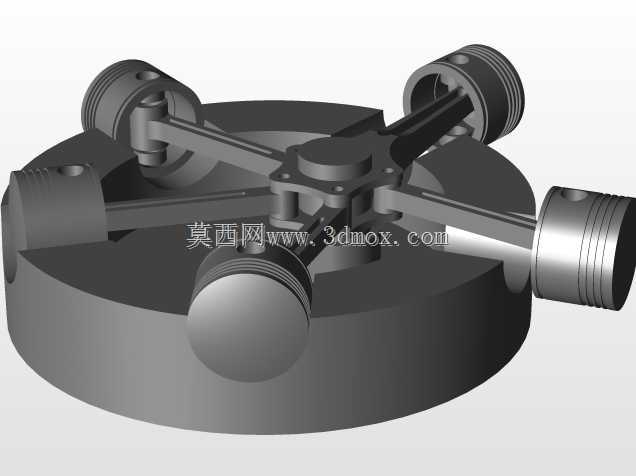

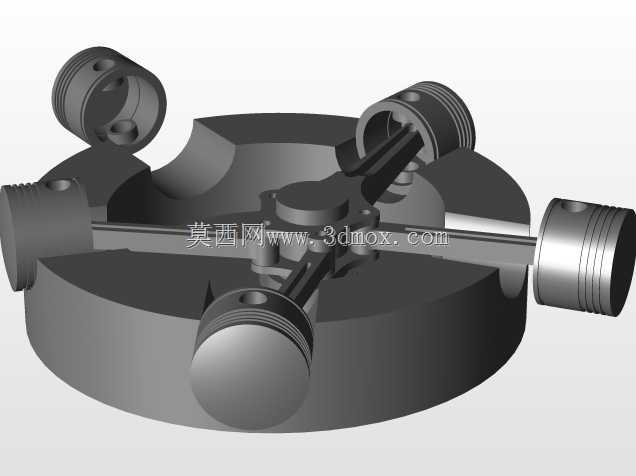

　　不需要布置复杂的水冷管路，能大幅降低动力系统的整体重量与维护复杂度，在早期轻型飞机、小型摩托艇、固定式应急动力机组上都有大量成熟应用。这套装配结构的功能特性设计完全围绕径向布局的优势展开，每个气缸的轴线都垂直相交于中心曲轴的回转轴线，活塞通过活塞销与连杆小头连接，所有连杆的大头端共同铰接在中心曲柄的曲柄销上，区别于直列发动机每个连杆对应独立曲柄销的设计，这种共曲柄销的结构大幅简化了曲轴的加工难度，也让整个动力单元的回转部分质量分布更均匀，动平衡调校的难度更低。设计过程中首先要确定的是缸数与排布夹角，以图中五缸结构为例，相邻气缸的轴线夹角为72度，这个角度的设定需要匹配做功间隔角，保证曲轴每转过72度就有一个气缸进入做功冲程，

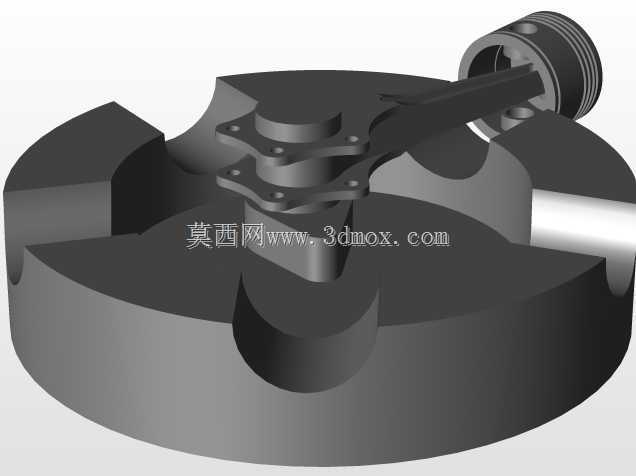

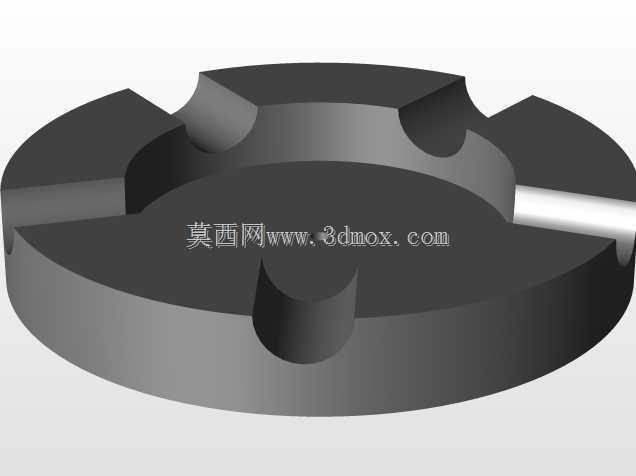

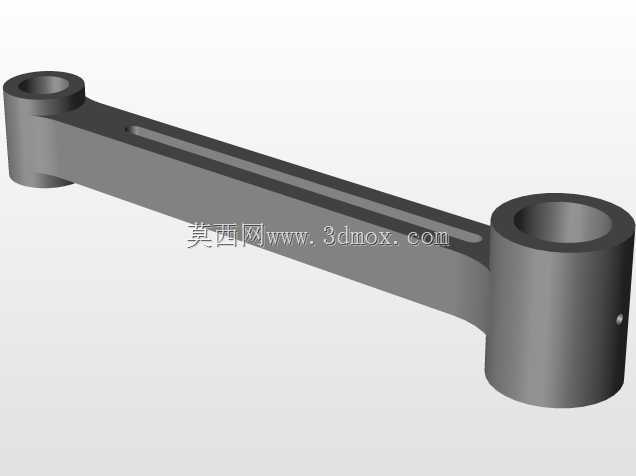

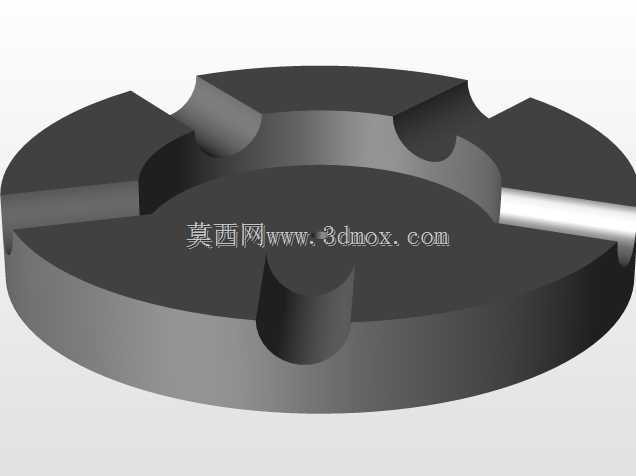

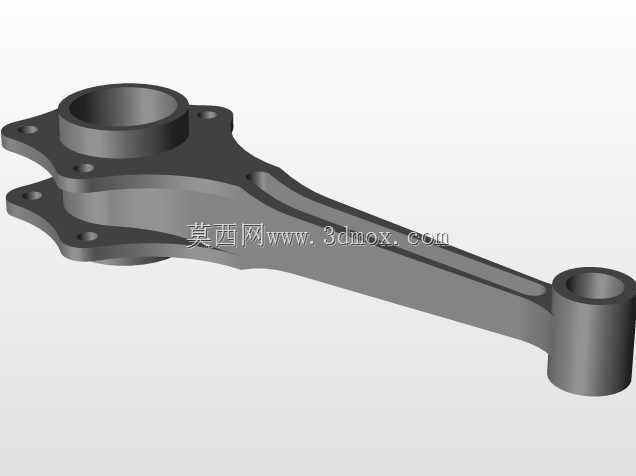

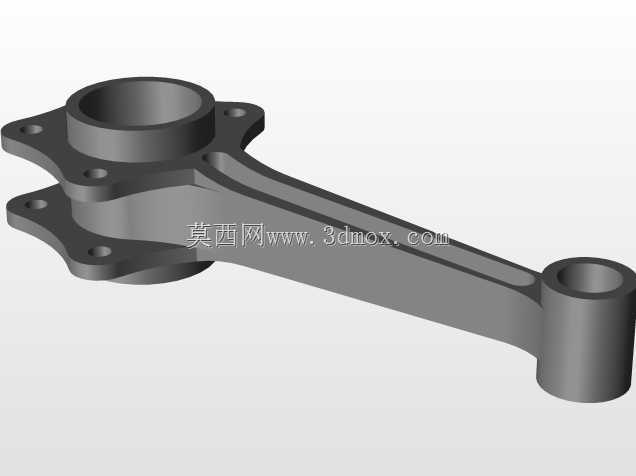

　　避免动力输出出现扭矩断层；其次是连杆的结构设计，由于所有连杆共用一个曲柄销，主连杆与副连杆的铰接结构需要做差异化处理，其中一个连杆采用整体式大头直接套在曲柄销上，其余连杆通过铰接销固定在主连杆大头的凸耳上，这种设计能避免多连杆运动时出现干涉，同时保证各活塞的行程一致，压缩比偏差控制在工程允许的范围内。从安装边界来看，这类径向发动机的整体外形呈扁圆柱状，最大外径由气缸的缸径与排布半径决定，轴向尺寸主要由曲轴的支撑段长度、活塞的行程长度决定，安装接口通常布置在中心曲轴的输出端与机匣的后端法兰上，机匣作为整个结构的承载基体，需要同时承担气缸的安装定位、曲轴的回转支撑、连杆运动腔的密封功能，设计时要保证各气缸安装孔的位置度公差，

　　避免气缸轴线偏移导致活塞运动时出现偏磨，同时要校核曲柄销处的载荷，因为所有气缸的做功冲击力都会集中在这个位置，材料选型与热处理工艺都要匹配交变载荷的使用要求。在实际装配过程中，需要先将曲轴与主连杆组件装入机匣内腔，再依次将副连杆与主连杆铰接，之后逐个安装活塞、活塞环与气缸套，最后固定气缸盖与周边附件，整个装配过程需要严格控制各连杆的铰接间隙，间隙过大会导致运转时出现冲击噪音，间隙过小则会在热机状态下出现卡滞；另外活塞环的开口位置需要按圆周方向错开，避免工作时出现漏气、窜油的问题。这类结构的设计难点还在于运动干涉校验，由于多个连杆在同一个平面内做往复摆动，三维建模阶段需要做全行程的运动仿真，确认曲轴在任意回转角度下，连杆之间、连杆与机匣内壁之间都不会出现碰撞，同时要核算活塞在上止点、下止点位置时的余隙高度，保证压缩比符合设计要求，避免出现活塞碰气门或者压缩比不足导致动力下降的问题。对于结构设计从业者来说，这类径向发动机的装配模型能直观展示共曲柄销多连杆机构的运动原理，理解紧凑型动力单元的布局思路，在做特种动力设备选型、小型动力装置改装时，可参考这类结构的空间布局特点，在有限的安装空间内实现更大的动力输出，同时也能掌握环形排布多组件的位置度公差设定、动平衡调校的基本逻辑，为同类圆周布局的机械结构设计提供参考。
