双万向节传动轴连接结构三维设计

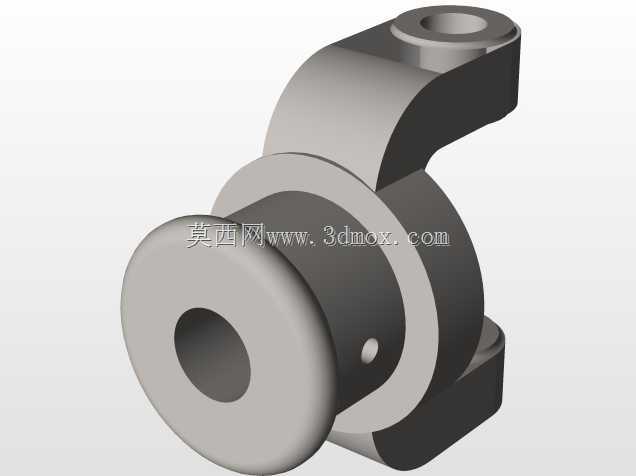

　　这套双万向节传动轴结构，主要用于解决两轴轴线不共线、存在空间夹角或工作中存在相对位移的传动场景，在各类工业传动系统、输送设备、专用作业机械的动力传递环节都有广泛应用。日常设备调试中经常遇到原动机输出轴与从动轴无法保证严格同轴的情况，或是设备运行过程中机架存在小幅形变、轴系存在相对窜动的工况，这类场景下刚性联轴器无法补偿偏移量，强行使用会造成轴系附加载荷过大、轴承过早磨损、键连接剪切失效等问题，而双万向节的结构设计，正好可以通过两端十字铰接结构的角度补偿能力，在两轴存在一定空间夹角的前提下稳定传递扭矩。从结构设计逻辑来看，这套传动轴采用两端对称布置的十字轴万向节结构，中间通过实心花键轴杆连接，两端万向节的铰接副都设置了注油润滑结构，

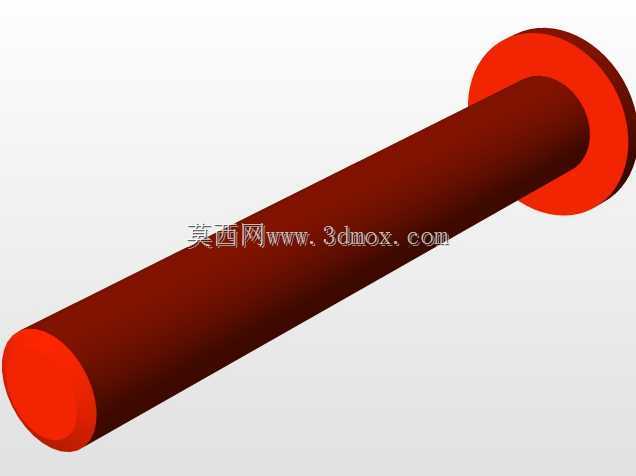

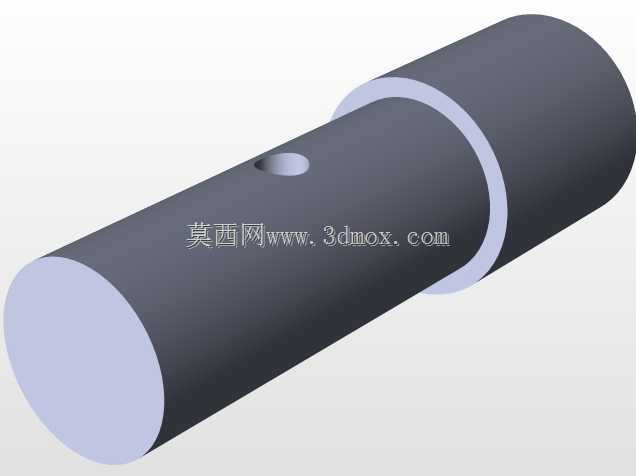

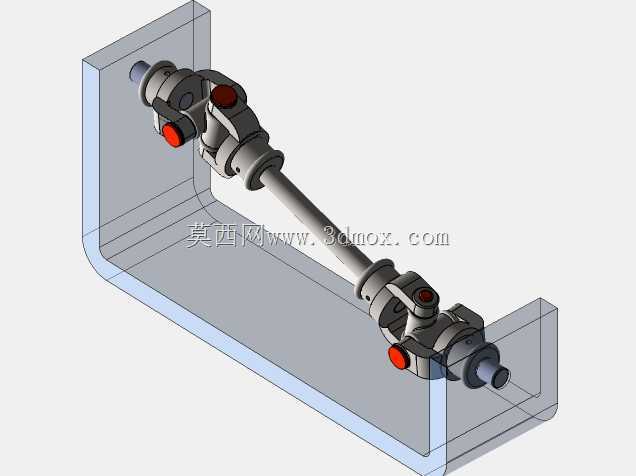

　　也就是模型上红色标识的油杯位置，日常维护时可以通过油杯注入润滑脂，减少十字轴轴颈与轴承套之间的磨损，延长部件使用寿命。两端的连接轴头采用标准圆柱轴伸设计，适配常规的平键连接方式，可以直接与配套的带座轴承、传动轮或者设备输入输出轴对接，安装时不需要额外定制非标连接头，降低现场适配的加工成本。在安装边界方面，这套传动轴的两端铰接中心距是核心安装尺寸，选型时需要先确认设备两端轴头的中心距，预留出万向节自身的长度余量，同时要注意两端万向节的安装相位，必须保证两端十字轴的铰接平面处于对应相位，才能保证从动轴与主动轴的转速同步，避免出现单万向节传动时的转速波动问题，减少传动过程中的冲击与振动。结构上的L型安装示意支架，

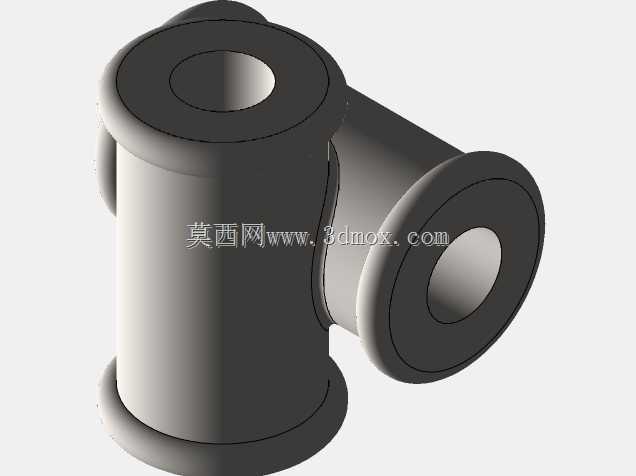

　　是为了模拟实际安装时两端轴座存在垂直方向偏移的典型工况，这类安装形式常见于转角布置的输送线动力传递、小型专用设备的跨位面动力传输场景，不需要额外增加换向齿轮箱就能完成非共线轴的动力传递，大幅简化设备的整体传动结构，减少传动环节的功率损耗。设计过程中对万向节的铰接间隙做了合理控制，既保证铰接部位可以灵活转动补偿角度偏移，又不会因为间隙过大造成传动回差，对于有正反转传动需求的工况，合理的间隙控制可以减少换向时的冲击噪音，提升传动系统的运行稳定性。十字轴的轴颈部位采用一体化的轴承套结构，相比分体式的轴套结构，装配难度更低，结构强度更高，能够承受更大的瞬时冲击扭矩，适合存在变载荷传动的工作场景。中间的连接杆件采用等直径实心轴设计，

　　在保证抗扭强度的前提下控制了整体重量，减少轴系自身转动惯量，启动和制动时的附加扭矩更小，对于频繁启停的传动工况适配性更好。实际选型应用时，需要根据传递的额定扭矩、工作转速、两轴之间的最大偏移夹角来确认具体的尺寸规格，安装时要保证两端轴座的固定强度，避免运行过程中轴座移位造成万向节夹角超出允许范围，导致传动卡滞或者部件损坏。日常维护环节除了定期加注润滑脂，还要检查十字轴部位的轴向窜动量，如果窜动量超出允许范围，说明内部轴套已经出现磨损，需要及时更换部件，避免出现传动失效的问题。这套结构的三维建模完整还原了各个部件的装配关系，包括十字轴与轴套的配合间隙、油杯的安装位置、轴头的键槽结构，在做设备整体传动方案设计时，可以直接调用这套模型进行装配干涉检查，确认安装空间是否足够，提前预判安装过程中可能出现的结构干涉问题，减少现场安装调试的返工量。
