多层铝型材框架式物料周转隔板车结构

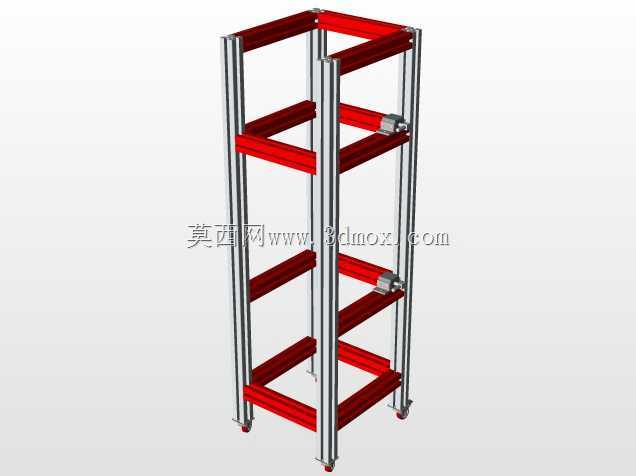

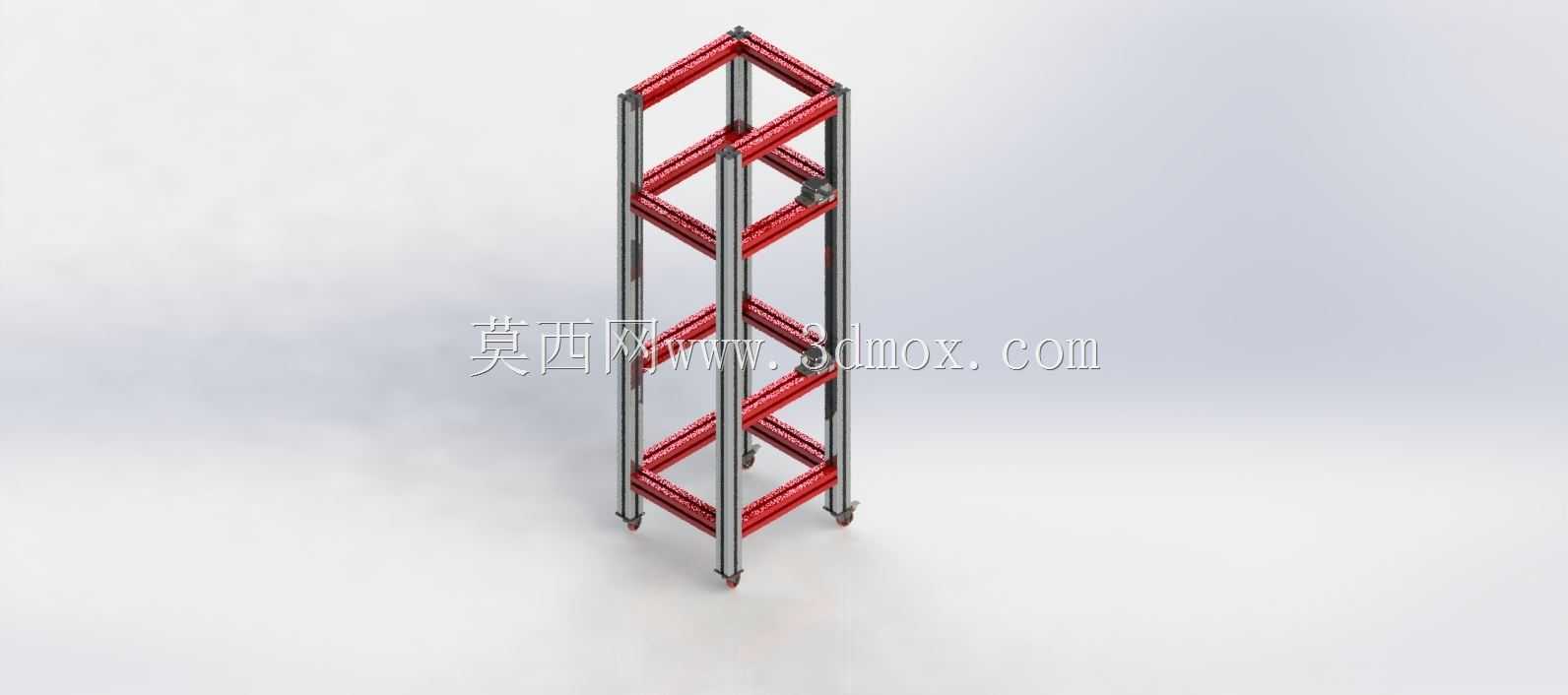

　　这款多层框架式物料周转结构，主要面向生产车间工序间物料转运、线边仓临时储放、轻型工装件分类周转场景设计，区别于传统平板推车，它通过分层隔板的结构设计，实现不同规格物料的分类存放，避免转运过程中物料堆叠磕碰、混放错拿的问题，在电子组装、小型机加工、汽配分装等对物料分类管理有要求的生产场景中适配性极强。从结构设计逻辑来看，主体框架采用标准工业铝型材搭建，型材槽口可兼容常规T型螺栓、弹性扣件等标准连接件，无需复杂焊接工序，现场组装时仅需常规内六角工具即可完成搭建，后期如果需要调整层间距、增减隔板层数，也可快速拆装调整，无需整体报废重做，适配不同批次物料的尺寸变化需求。四根主立柱作为主要承力构件，选型时充分考虑了满载工况下的压杆稳定性，

　　型材壁厚满足常规轻型物料周转的承重要求，底部安装的脚轮为万向带刹结构，两个定向轮搭配两个万向刹车轮的配置，既保证直行转运时的方向稳定性，也能在工位旁停靠时通过刹车锁定位置，避免溜车偏移。层架部分的斜向支撑结构并非装饰设计，而是通过三角形稳定结构强化每层隔板的承重能力，避免放置物料后隔板出现下挠变形，同时斜向布置的杆件也能对放置在层板上的物料起到侧向限位作用，防止转运过程中遇到地面凸起、转弯时物料从侧面滑落。设计过程中对安装边界做了充分考量，整体宽度控制在常规车间通道、电梯门的通行宽度范围内，高度适配常规人工取放物料的操作高度，最上层隔板高度不超过成年操作人员站立时的舒适取物上限，最下层隔板距离地面预留足够高度，

　　避免推行过程中磕碰地面凸起的线槽、门槛等障碍物。每层隔板的承载面做了平整化处理，可直接放置周转箱、小型工装夹具、待组装零部件，也可根据使用需求在隔板表面加装防滑垫、物料分隔条等附件，进一步细化物料分类存放的功能。框架的连接节点全部采用标准连接件，没有特殊定制的异形构件，后期维护更换配件时可直接采购标准件替换，降低运维成本。在实际使用场景中，这类结构可根据车间的具体需求调整整体尺寸，比如针对窄通道场景可缩减整体宽度，针对高尺寸物料存放需求可加大层间距，铝型材表面的阳极氧化层无需额外做喷漆防锈处理，在常规车间环境下长期使用也不会出现锈蚀掉漆的问题，清洁维护时仅需擦拭即可保持外观整洁。不同于焊接式钢制推车，这款铝型材框架结构的自重更轻，

　　同等承重条件下推行阻力更小，操作人员长时间转运物料时的劳动强度更低，同时框架的边角位置都做了圆弧过渡处理，没有尖锐的焊接毛刺，避免车间内人员通行时磕碰划伤。底部脚轮的安装座直接与主立柱端面连接，承力路径直接从立柱传递到脚轮，没有额外的转接构件，避免长期使用后连接位置出现松动变形，脚轮选用的是聚氨酯材质，在环氧地坪、水泥地面上推行时噪音低，不会划伤车间地面，适配大部分生产车间的地面条件。整体结构没有多余的冗余设计，每根杆件都承担对应的结构功能，在满足使用强度、功能需求的前提下尽可能简化结构，减少不必要的材料消耗，同时兼顾组装便捷性与后期改造的灵活性，对于需要频繁调整线边物流布局的生产车间来说，这类模块化的周转储放结构适配性远高于传统固定式焊接推车。
