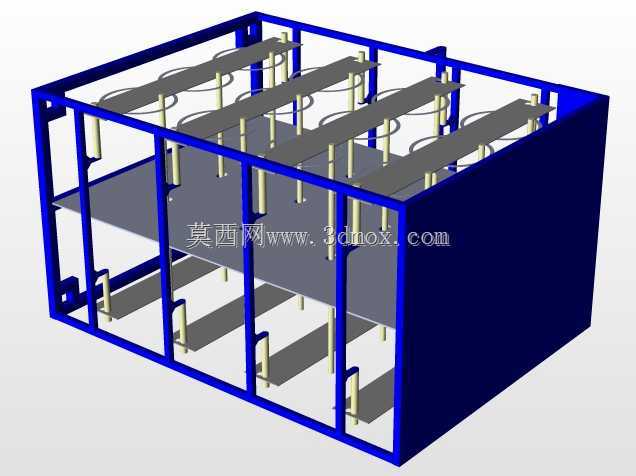

汽车运输用空心管状承载构件

　　在商用车及专用运输车的结构设计中，这类长直空心管状构件是十分常见的承载与流体输送两用部件，日常选型建模时需要结合实际装车场景反复核对安装边界，避免出现装配干涉。从实际装车场景来看，这类构件常被用作运输车的气路连接主管、液压系统长距离输油通道，或是货厢栏板的加强撑杆，不同用途下的壁厚、端部连接结构会有明显差异，建模时不能一概而论。做这类长管件的三维设计时，首先要确认的是整车布置给出的安装点位跨度，比如两固定支架之间的直线距离，直接决定了管件的有效长度，同时要预留两端接头的装配余量，不能直接按支架中心距定总长，否则现场装接时会出现接头拧不到位的问题。

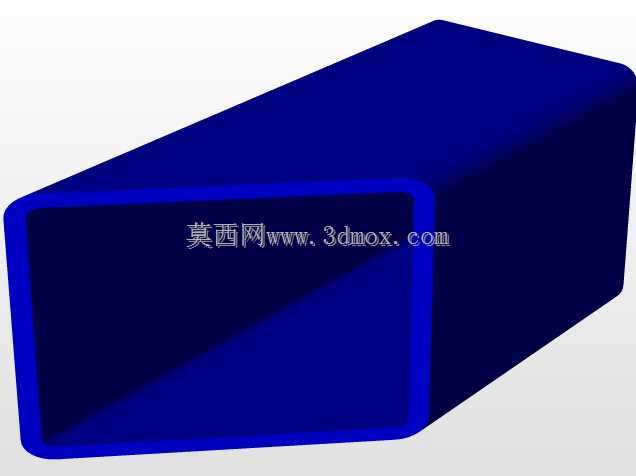

　　从功能特性角度说，空心圆管的截面形式在同等重量下拥有更高的抗扭、抗弯截面模量，相比实心杆件能大幅降低整车自重，这对运输车辆来说意味着更高的有效载荷利用率，这也是为什么商用车气路、液压路几乎全部采用这类空心管材的核心原因。设计时要根据管内输送介质的工作压力选定壁厚，比如常规制动气路的工作气压在0.6-0.8MPa区间，选用普通无缝钢管时壁厚留1.5-2mm即可满足爆破压力要求，如果是高压液压油路，壁厚则要提升到3mm以上，同时要核算管路固定点的间距，避免车辆行驶过程中管路出现共振，长期共振会导致管壁疲劳开裂，引发制动失效或者液压泄漏的严重故障。

　　建模过程中要特别注意端部结构的处理，很多新手建模时只会做等径直管，忽略了端部的扩口、卡套接头预留位或是焊接法兰的连接结构，实际上装车时直管本身只是主体，两端的连接结构才是决定装配可行性的关键。比如采用卡套式接头连接时，管端要预留足够的平直段，不能有弯曲变形，否则卡套无法完全密封；如果是焊接法兰连接，要核对法兰的螺栓孔位分布圆直径，和相邻阀件、支架的安装孔位对齐，避免出现螺栓穿不过去的问题。另外长管件的安装固定不能只靠两端的接头，跨度超过1.2米的管路必须在中间加装管夹支架，管夹的内衬要选用橡胶材质，一方面缓冲车辆行驶带来的振动，另一方面避免金属管夹和管壁长期摩擦磨损管壁，造成管路提前破损。

　　从外形尺寸的边界条件来说，这类长直管件的外径要和所选管夹的规格匹配，同时要和周边的线束、其他管路留出至少10mm的间隙，避免车辆颠簸时不同部件相互摩擦，还要避开高温部件比如排气歧管、增压器的散热区域，如果无法避开高温区，必须在管外加装隔热护套，防止管内的橡胶密封件、输送的油液过早老化。做三维建模时还要考虑生产制造的工艺性，这类长管一般采用冷拔无缝钢管裁切成型，建模时的长度要符合常规管材的供货长度模数，减少裁切废料，同时如果管路需要做表面防腐处理，比如镀锌、喷塑，建模时不要在管壁上设计过小的孔洞或是窄缝，避免表面处理时积液，影响防腐效果。

　　很多设计人员在做这类管路建模时容易忽略管路的布置走向，虽然是直管件，但也要顺着整车的框架梁布置，尽量不要斜向跨接在车架的开放空间里，一方面容易被装卸的货物磕碰损坏，另一方面后期维护时也会遮挡其他部件的拆装空间。另外在核算管件的强度时，不能只算静态的承载能力，还要考虑车辆行驶时的动态冲击载荷，比如在非铺装路面行驶时，车架的扭转形变会给管路带来附加的弯曲应力，壁厚选择时要在静态计算的基础上留出1.5倍以上的安全系数，避免极端工况下管路断裂。对于用作结构加强撑杆的管件，还要在端部设计压装衬套的位置，通过衬套和支架的销轴连接，避免管壁直接和销轴摩擦，磨损后可以单独更换衬套，不用整体更换撑杆，降低后期的维护成本。
