皮萨多结构件多材质组合三维设计

　　在小型精密电子装联与结构支撑场景中，这类多材质组合的结构件承担着核心的介质隔离、导电连接与结构限位作用，常见于高频信号传输模块、小型电源接驳单元以及精密测试工装的内部接驳位置，区别于单一材质的结构零件，其通过不同金属与非金属隔板的层叠排布，同时满足导电性能、绝缘隔离、结构强度三方面的工程需求。从实际使用工况来看，这类零件多安装在设备内部的PCB板与外接端口之间，或者作为小型插接组件的中间连接载体，需要在有限的安装空间内完成电流导通、信号屏蔽以及相邻回路之间的物理隔离，避免不同电位的导电部件之间出现爬电、短路问题，同时还要承受日常插拔过程中的侧向冲击力，不会出现层间错位、材质变形的问题。设计这类结构件时，首先要明确各层材质的选型逻辑：

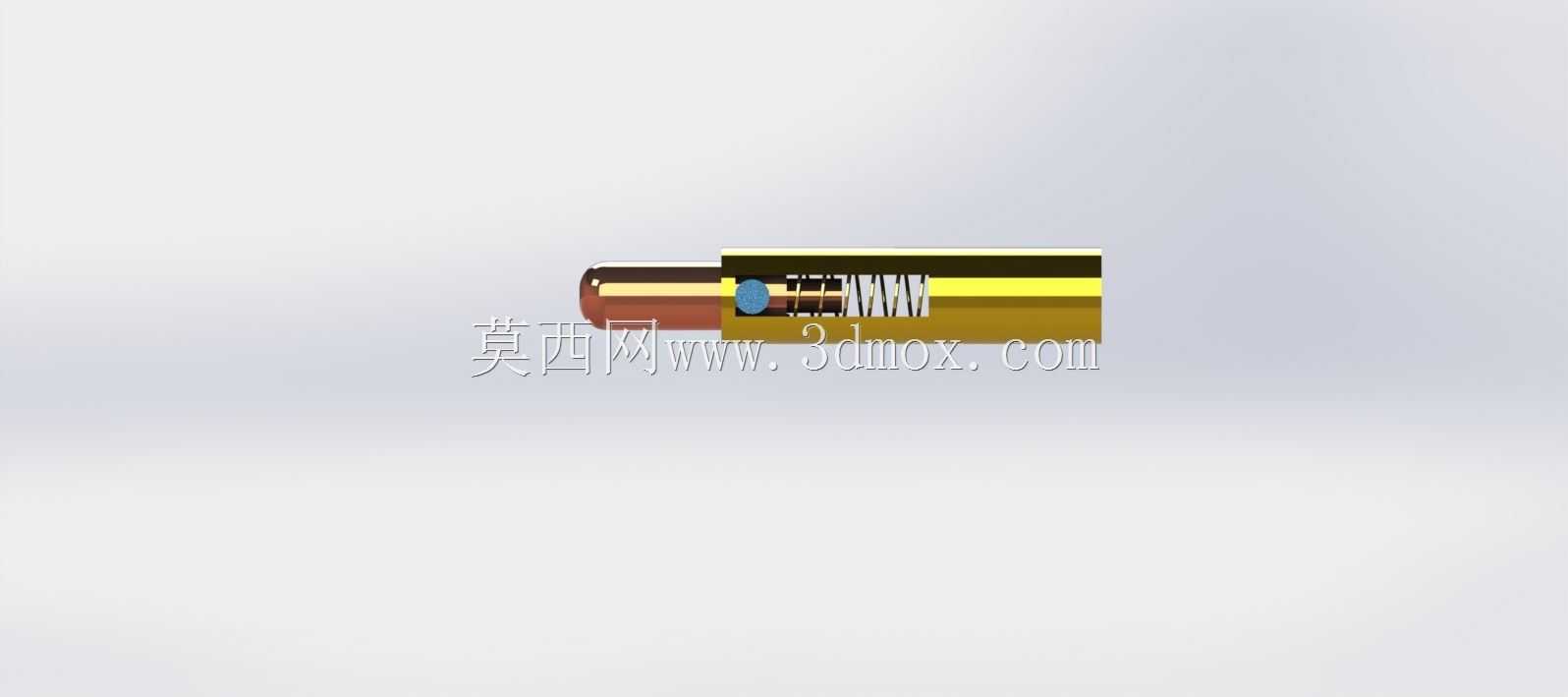

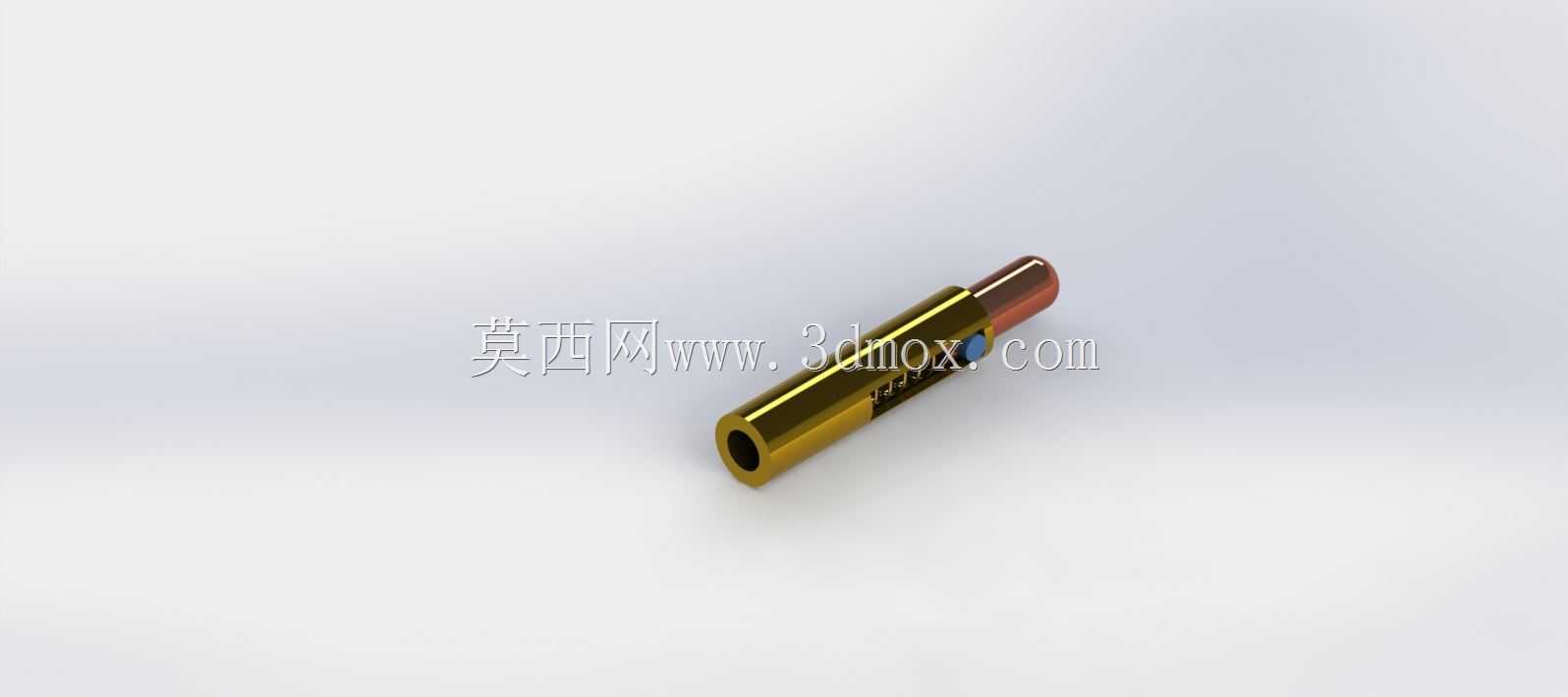

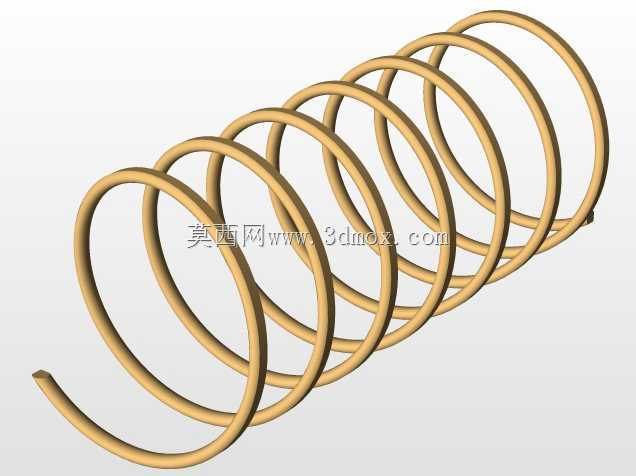

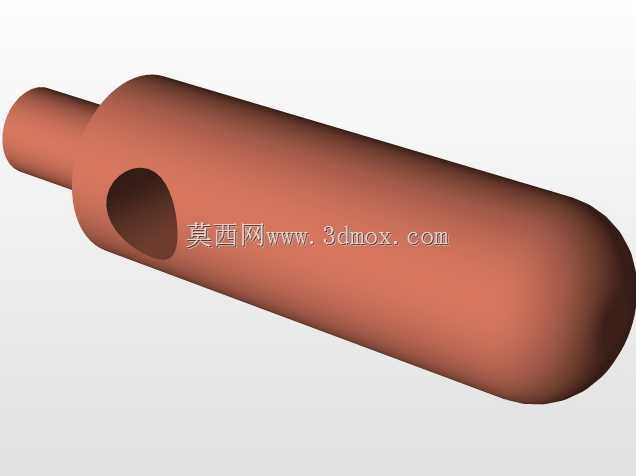

　　导电层选用金、铜材质，是因为金的化学稳定性极强，接触电阻极低，适合作为长期暴露的接触端面，避免氧化导致的接触不良；铜的导电率高、成本可控，作为内部导电基体可以降低整体导通损耗，同时具备足够的结构强度支撑整体形态；隔板部分选用绝缘性能稳定的非金属材质，厚度需要根据相邻导电层的电位差计算最小爬电距离，确保在额定工作电压下不会出现击穿、飞弧问题。外形尺寸方面，这类零件整体为细长圆柱形态，外径匹配标准插接端口的内孔公差，整体长度控制在常规插接组件的安装边界内，不会超出设备内部的预留安装空间，层间的同轴度公差需要控制在0.02mm以内，确保插入对应接口时不会出现卡滞、接触偏斜的问题。各材质层之间的连接采用过盈压装加局部铆点的固定方式，

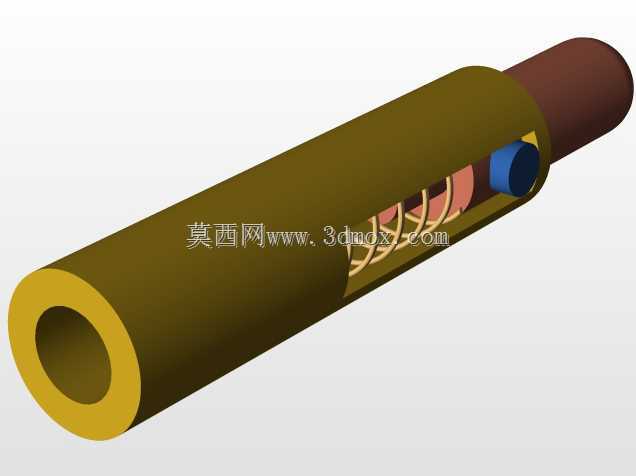

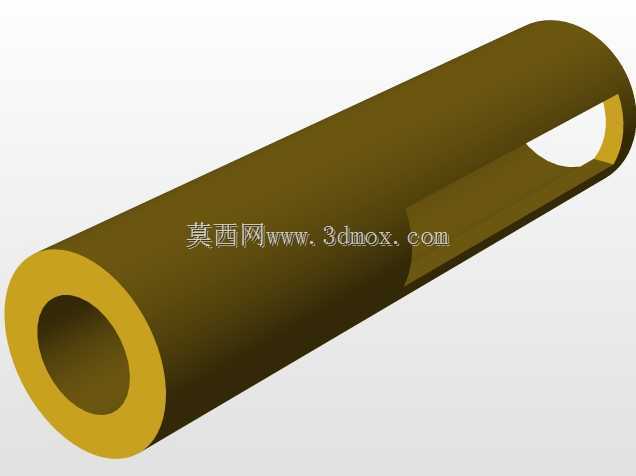

　　压装前需要对铜基体的结合面做滚花处理，增大与隔板、金质接触层之间的摩擦力，避免在反复插拔过程中出现层间转动、轴向窜动的问题。金质接触层的厚度不需要过厚，仅需要在接触端面覆盖满足耐磨要求的厚度即可，在保证接触性能的前提下控制材料成本，同时金层与铜基体之间需要做过渡层处理，避免长期使用过程中出现金铜原子互扩散导致的接触性能下降。隔板的端面需要做微小的倒角处理，既方便压装过程中的导向定位，也能避免压装时隔板边缘出现崩裂、掉屑的问题，碎屑如果掉落在导电层之间会造成绝缘性能下降，严重时会引发内部短路。从装配适配性来看，零件的外圆表面粗糙度需要控制在Ra1.6以内，确保插入对应接口时滑动顺畅，不会刮伤接口内部的接触弹片；

　　导电接触端面的粗糙度需要达到Ra0.8以上，保证与对接端子的接触面积足够，降低接触电阻，减少大电流通过时的发热问题。在建模过程中，需要单独拆分每个材质层的实体特征，方便后续工程图输出时标注不同材质的技术要求，同时层与层之间的配合面需要设置合理的压装公差，铜基体与隔板的配合采用H7/u6的过盈配合，金质接触套与铜基体端部的配合采用H7/p6的过盈配合，既保证连接强度，也避免压装时零件出现变形。另外需要考虑零件的安装限位，在铜基体的对应位置设置环形定位槽，装配时可以与接口内部的卡圈配合，实现轴向定位，避免插拔过程中整个零件被带出接口。这类结构件虽然整体尺寸不大，但每个细节的设计都直接影响整个连接模块的使用寿命与电气性能，比如隔板的耐温等级需要匹配设备内部的最高工作温度，避免长期高温环境下隔板出现变形、绝缘性能下降的问题；铜基体需要做钝化处理，提升自身的抗氧化能力，避免非接触位置的铜材氧化产生碎屑污染内部腔体。在实际选型替换时，只需要核对整体外径、总长度、各导电层的位置尺寸以及隔板的厚度参数，就可以匹配不同设备的同类型安装位，不需要改动周边的结构设计，具备较强的通用适配性。建模时还需要预留工艺调整的余量，比如金层的厚度公差、隔板的平面度公差，都要在三维模型的特征参数里留出可调整的空间，方便后续根据实际加工工艺的反馈优化尺寸，不需要重构整个装配模型。
