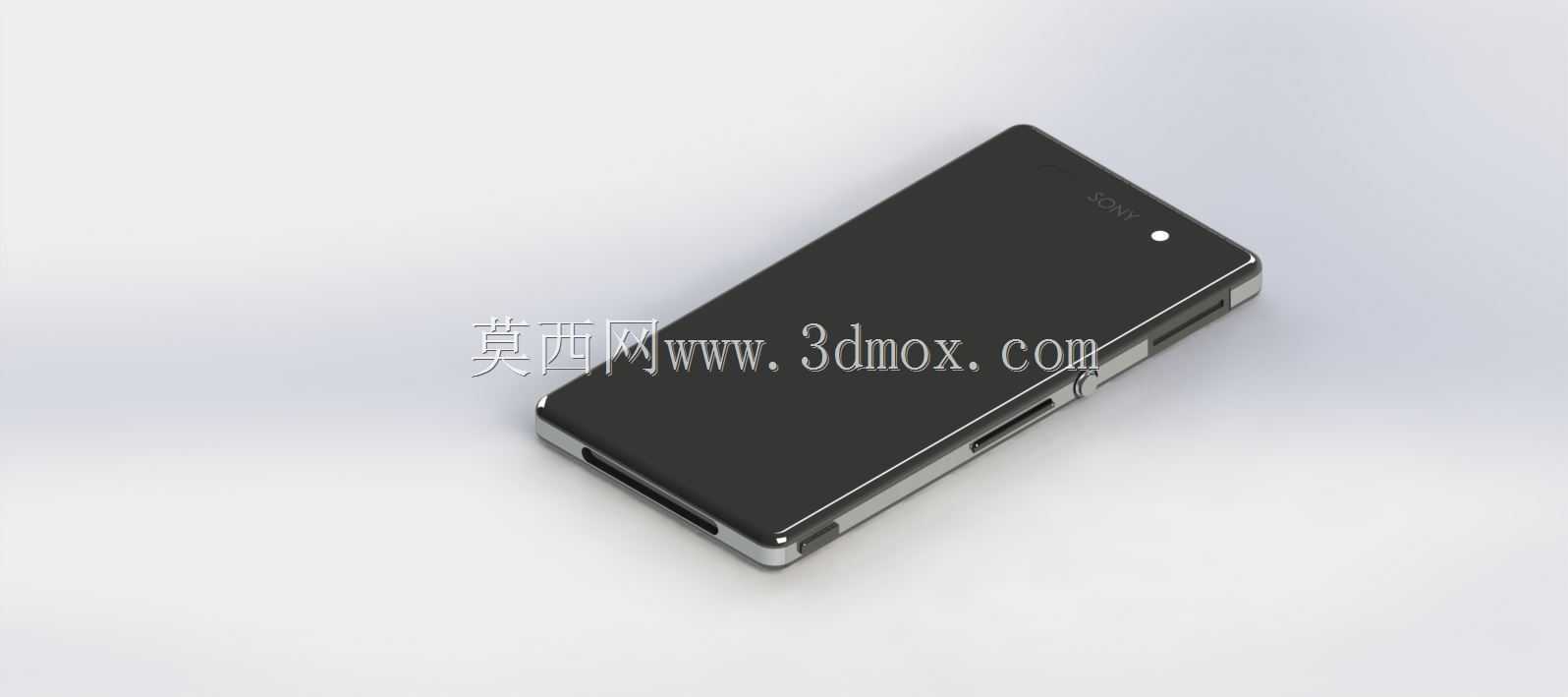

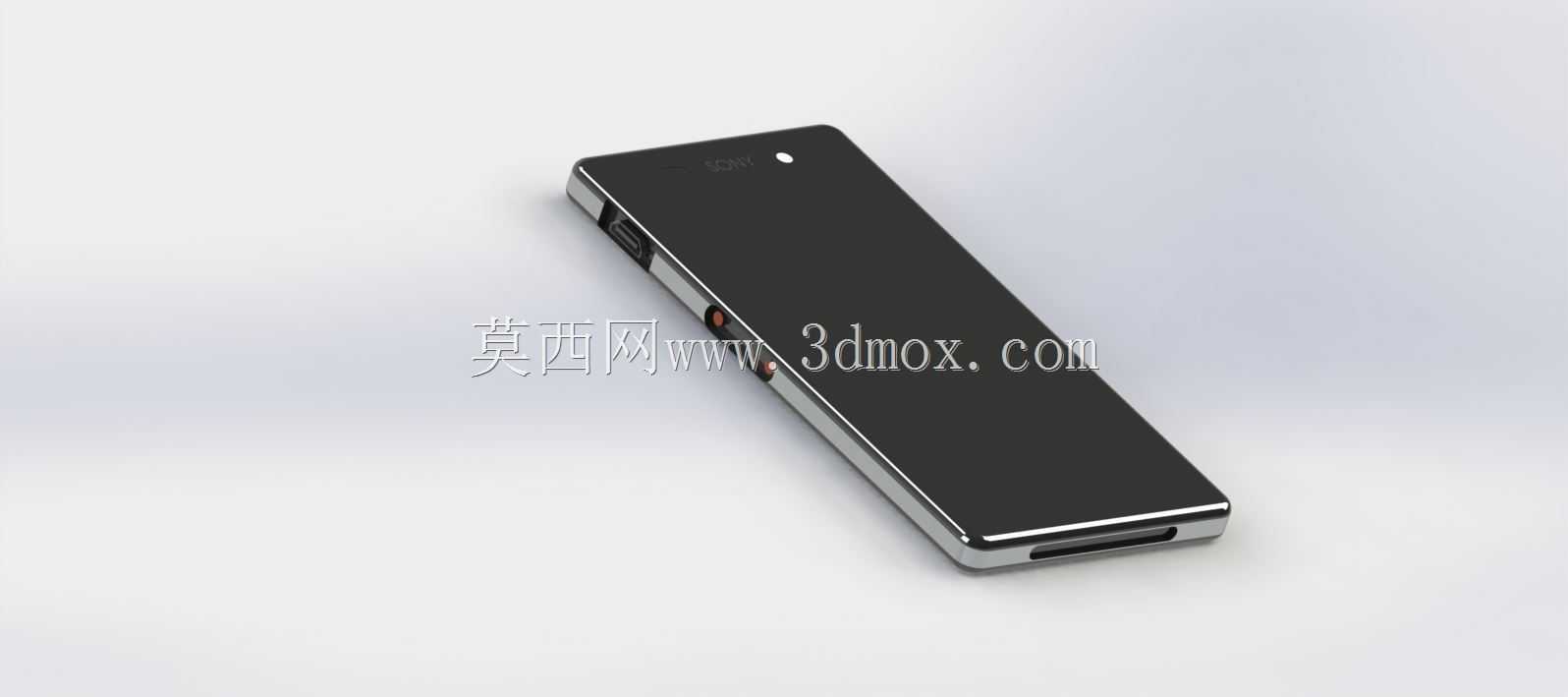

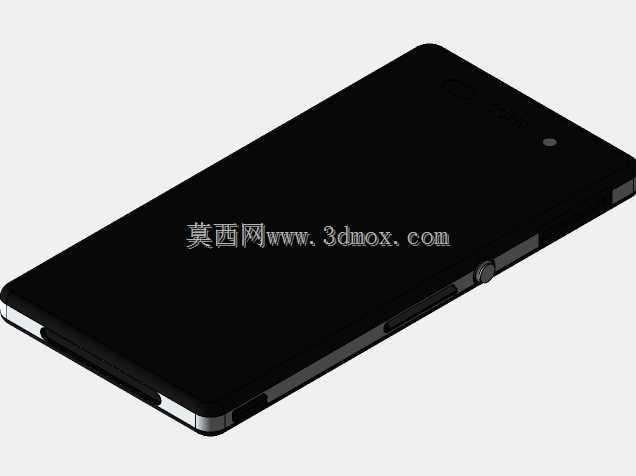

索尼XPERIA Z1智能手机整机结构三维建模

　　这款手持通讯终端的三维建模，完全围绕日常握持使用的实际场景展开，建模过程中首先考虑的是单手握持时的人机交互边界，整机厚度控制在8.5mm的常规旗舰机尺寸区间，机身长度适配多数成年用户手掌虎口到食指第二关节的握持跨度，侧边按键的位置完全贴合拇指自然放置的活动范围，避免日常操作时出现指节过度弯折的不适感。从结构设计思路来看，整机采用前后玻璃面板搭配金属中框的经典三明治结构，建模时特意还原了中框与玻璃面板之间的0.15mm装配台阶，这个细节既可以在装配时为背胶预留填充空间，也能在设备跌落时让金属中框先接触接触面，降低玻璃面板直接受冲击碎裂的风险。机身底部的开孔布局完全匹配实际功能需求，居中设置的USB接口预留了标准数据线插头的插拔空间，

　　两侧的扬声器出声孔按照等距阵列排布，建模时还原了每个出声孔的0.3mm孔径与0.2mm孔间壁厚，既保证出声面积符合声学设计要求，也避免孔位过密导致中框局部结构强度下降。机身顶部保留了3.5mm耳机接口的安装位，接口周边做了0.1mm的凸台设计，这个结构可以在耳机插头插入时起到导向定位作用，同时减少插头晃动对接口焊盘的拉扯应力。侧边的一体式音量按键与电源按键，建模时还原了按键与中框开孔之间0.1mm的活动间隙，按键背面的定位柱结构完全匹配内部轻触开关的按压行程，保证按压时的手感一致性，不会出现偏卡、行程虚位的问题。背部的摄像头模组做了轻微的凸台设计，凸台高度控制在0.3mm，既可以保护镜头镜片不被桌面摩擦刮花，

　　也不会因为凸台过高导致设备平放时出现明显的翘动问题，摄像头周边的金属装饰圈与后盖的装配间隙控制在0.05mm，避免日常使用中积灰难以清理。从实际应用场景来看，这个模型既可以作为消费电子结构设计的参考案例，帮助初级结构工程师理解手持通讯设备的装配公差预留逻辑，也可以用于数码产品展示场景的渲染素材，还原产品的真实材质质感与结构细节。建模过程中对内部结构的边界也做了对应预留，机身内部的电池仓空间按照常规锂聚合物电池的尺寸做了避让，主板区域的堆叠高度控制在4mm以内，为屏幕排线、电池排线、射频同轴线的走线预留了足够的空间，避免装配时出现排线挤压弯折导致的接触不良问题。金属中框的四个边角都做了R角过渡处理，R角半径为3.2mm，

　　这个尺寸既符合握持时的触感要求，也能在设备跌落时通过圆弧面分散冲击应力，降低中框变形的概率。屏幕面板的边缘做了2.5D弧面过渡，弧面的曲率半径为2.5mm，与中框的衔接处做了齐平处理，滑动屏幕边缘时不会出现割手的台阶感。机身侧面的SIM卡托开孔位置做了精准定位，卡托弹出孔的位置与内部卡托弹片的位置完全对齐，使用卡针按压时可以直接触达弹片触发点，不会出现按压空程的问题。整个建模过程没有做多余的艺术化夸张处理，所有结构尺寸都参考实际量产机型的工程参数，每一处细节都对应实际生产装配中的工艺要求，比如玻璃面板与中框之间的点胶槽宽度为0.8mm，深度为0.2mm，刚好可以容纳符合防水等级要求的密封胶量，保证整机的IP55级防尘防水能力。
