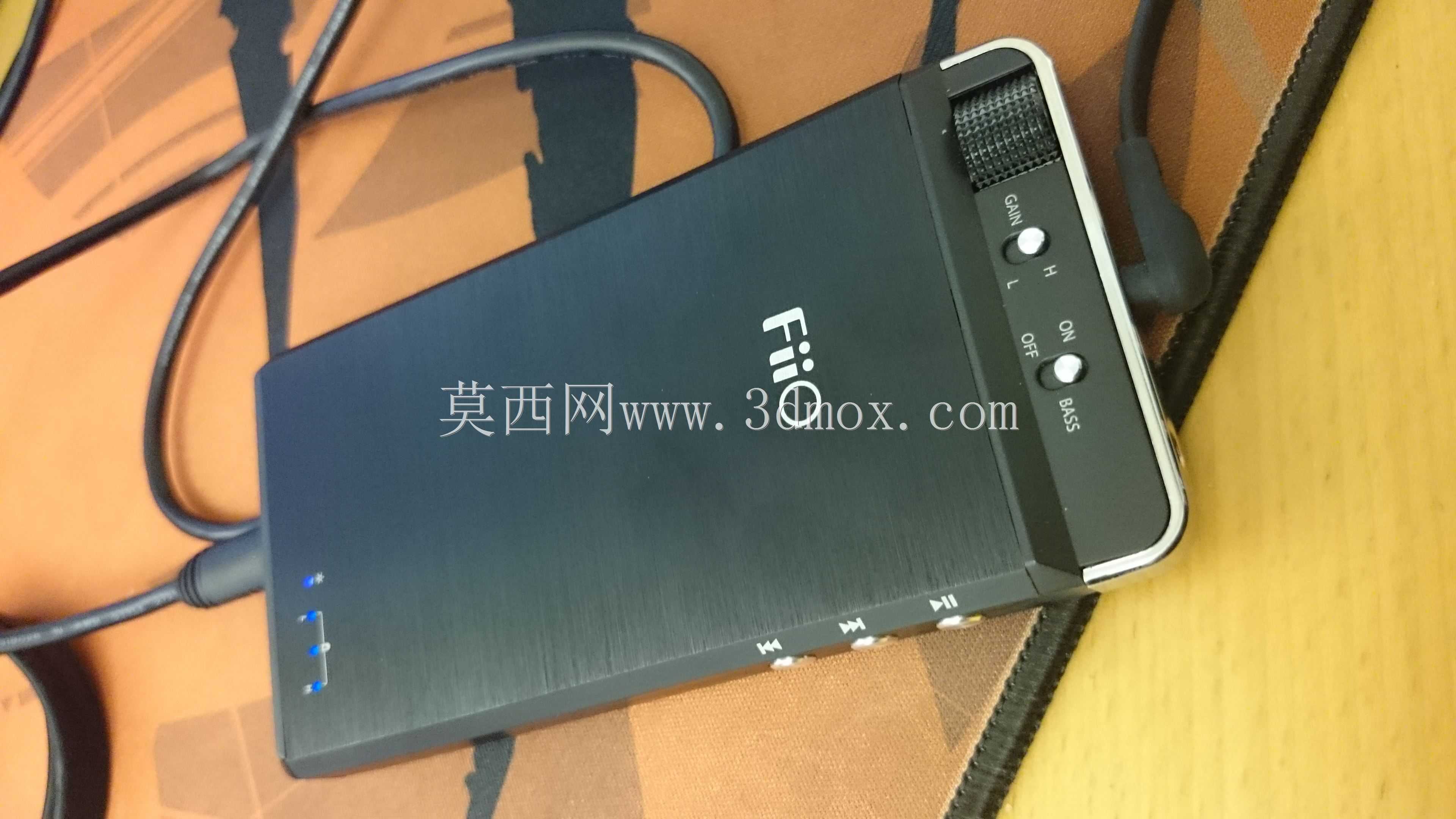

飞傲E18昆仑便携耳放DAC外观结构建模

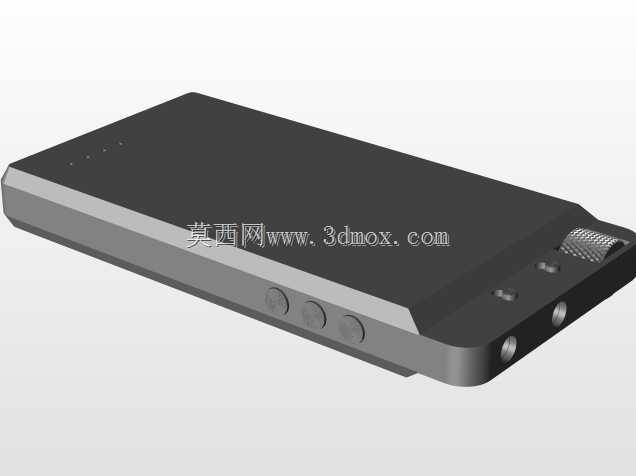

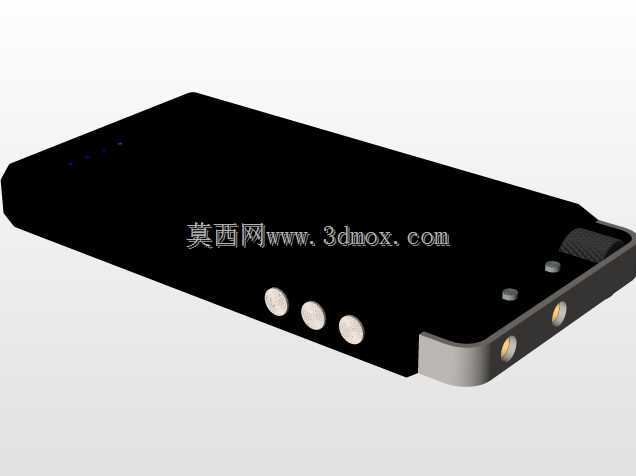

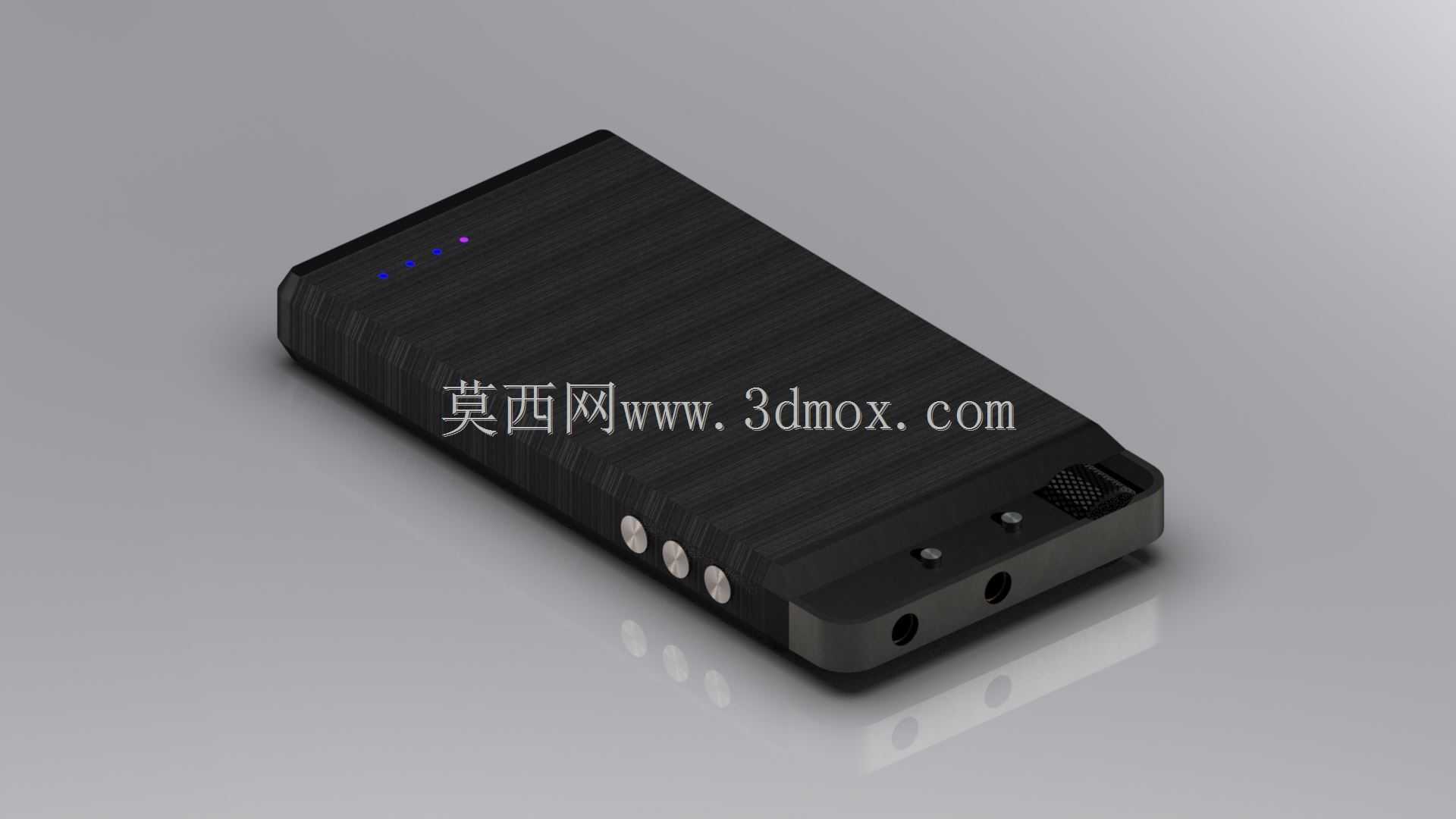

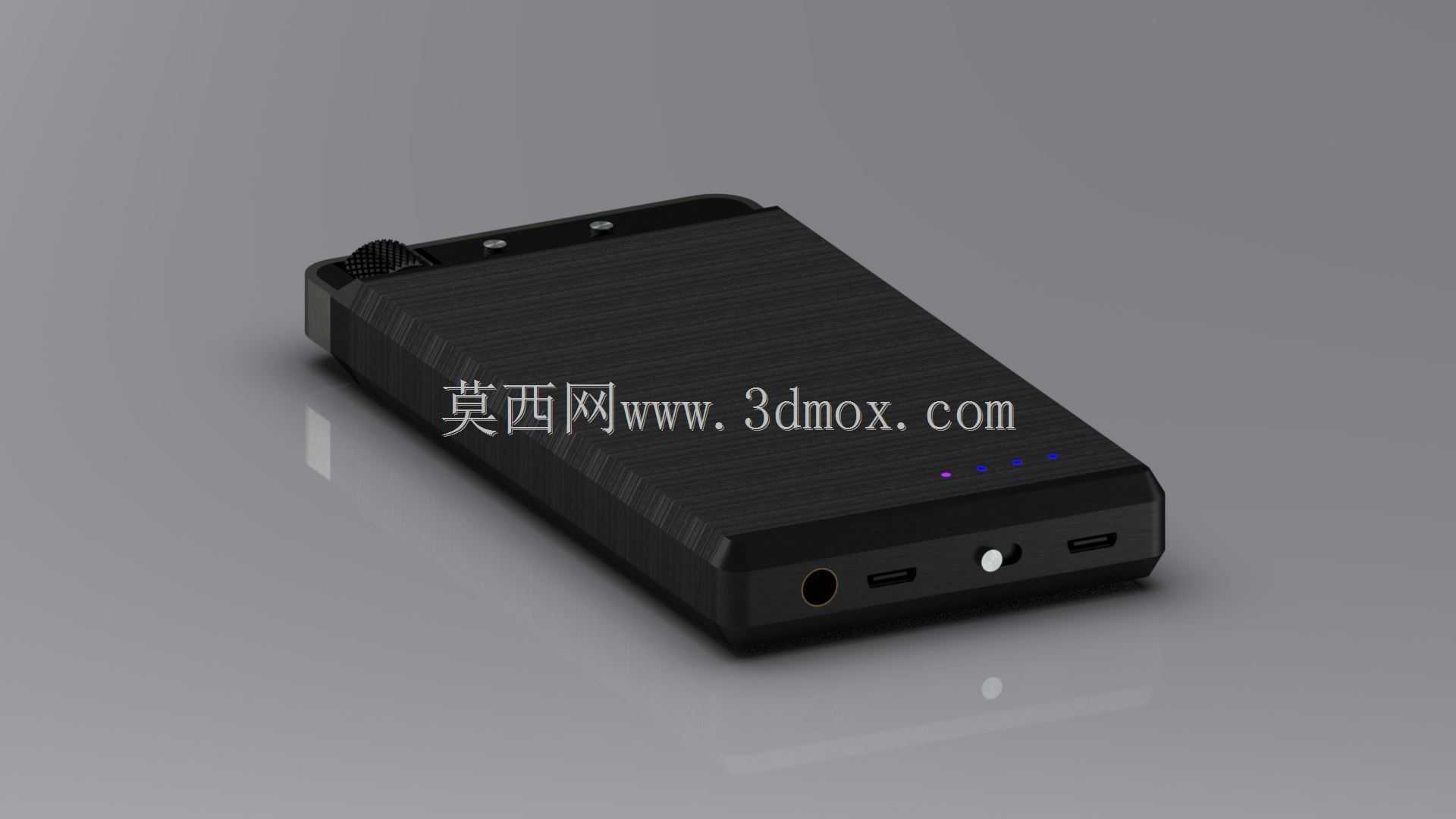

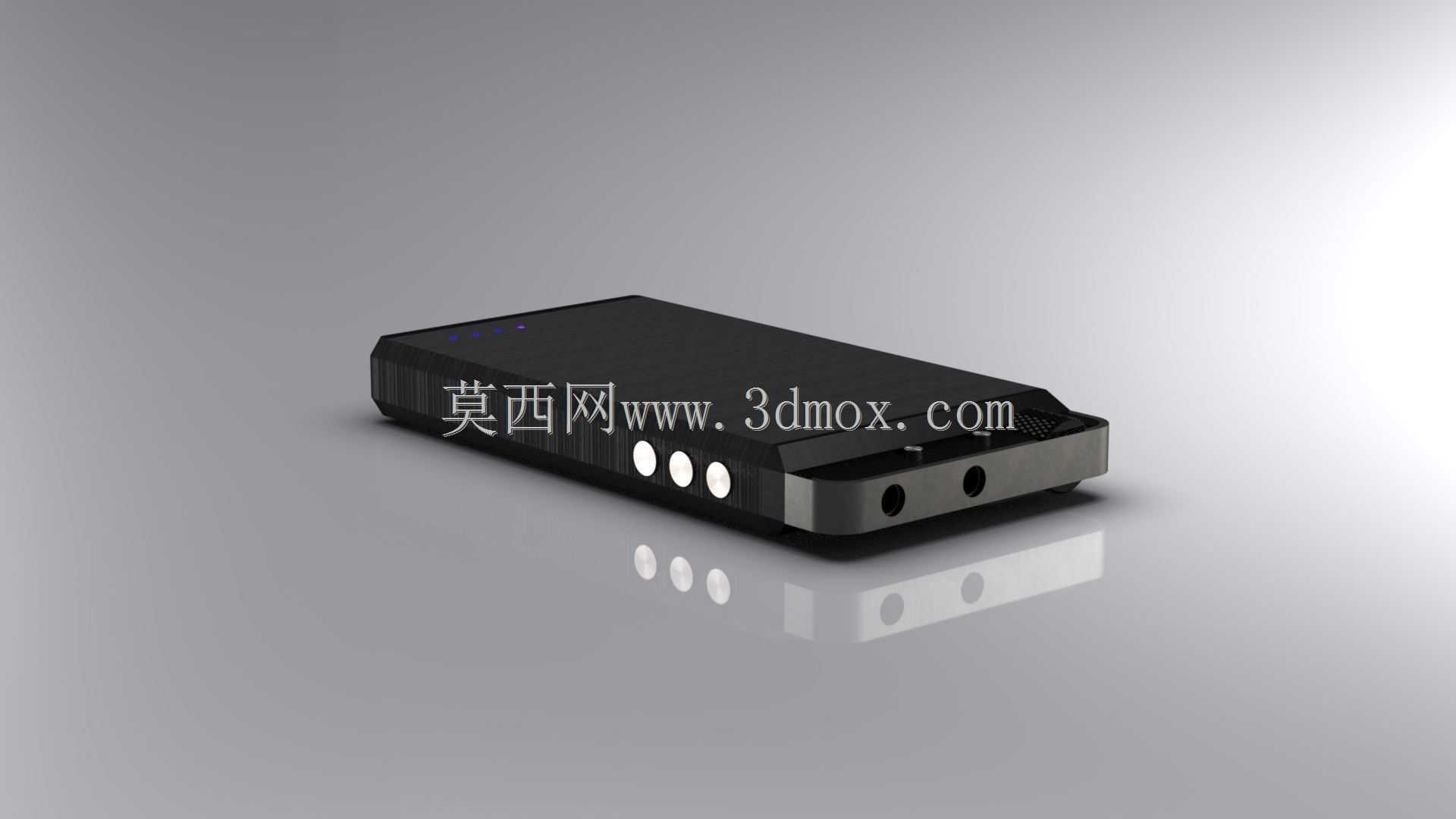

　　做数码音频外设结构设计的从业者，大多会遇到外观逆向建模的需求，尤其是面向消费级HiFi便携设备的结构复刻，核心要平衡外观还原度与内部组件的装配预留空间，这次针对飞傲E18昆仑这款便携DAC耳放的外观建模，完全围绕实际使用场景的结构边界展开。首先从实际应用场景来看，这类便携解码耳放的核心使用场景是搭配随身音源、头戴或入耳式耳机做音频解码与信号放大，日常使用中会频繁被放置在桌面、揣入衣物口袋、和手机捆绑携带，所以外形的边角处理、接口位置的避让、操作按键的凸起高度都要贴合实际握持与操作的习惯，建模时首先要确定整体的外形轮廓边界，整机采用一体化铝合金铣削的壳体结构，边缘做了小角度的C角倒角，既避免锐边硌手，也能在跌落时分散应力，

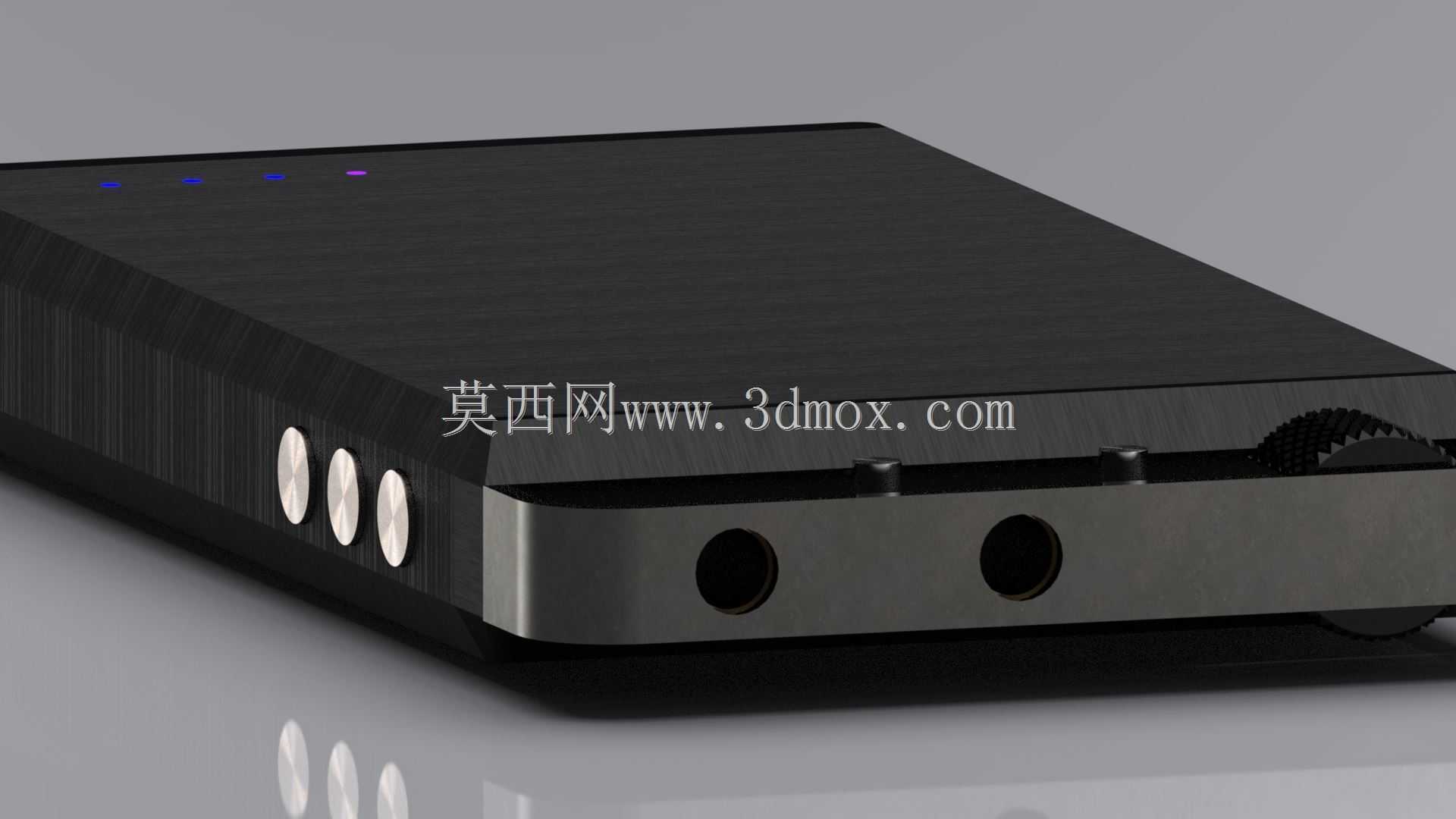

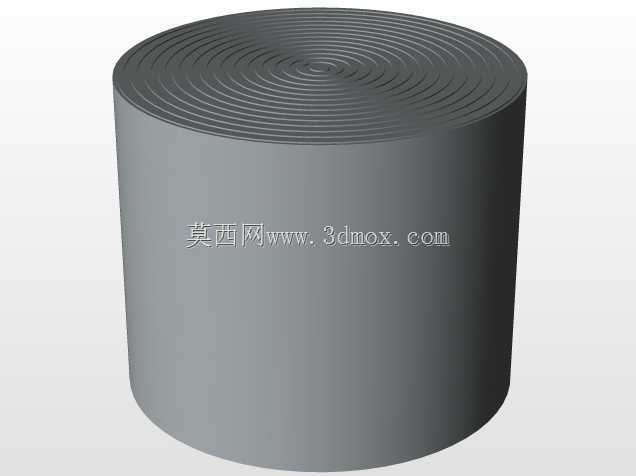

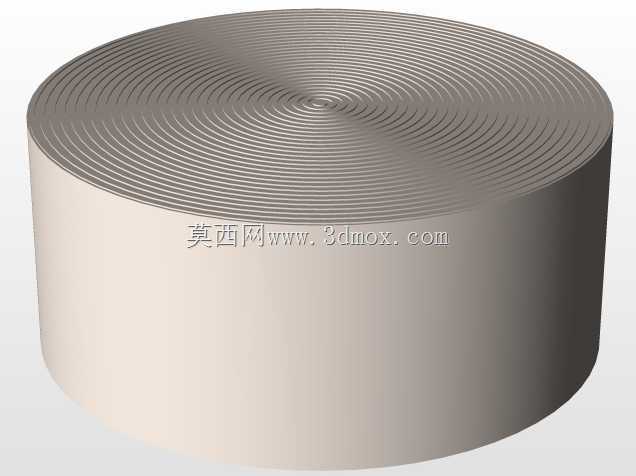

　　减少壳体磕碰变形的概率。从功能特性对应的结构设计来看，正面的状态指示灯做了内凹的沉孔设计，灯珠位置距离外表面有0.8mm的下沉距离，既可以避免光线直射晃眼，也能防止日常摩擦刮花指示灯的透光片；侧面的三个功能按键采用圆柱形金属按键结构，按键突出壳体表面的高度控制在1.2mm，这个高度刚好能保证盲操作时的触感反馈，又不会因为突出过多在口袋里被误触，按键之间的中心间距设置为8mm，符合成年人手指按压的操作间距，不会出现按相邻按键的误操作情况。底部的两个3.5mm音频接口做了同轴度的精准定位，接口外圈的金属壳体和铝合金外壳之间预留了0.1mm的装配间隙，既可以保证接口安装时的同轴度，也能避免金属壳体之间硬接触产生的装配应力，

　　接口的沉台深度设置为2.5mm，刚好能容纳常规3.5mm插头的插合深度，保证插头插入后不会出现松脱、接触不良的情况，同时接口位置距离侧边的距离控制在10mm以上，给插头尾部的线档留出足够的避让空间，避免插耳机时线材弯折角度过大导致线芯断裂。设计思路上完全围绕外观还原优先的原则，因为这个建模的核心用途是作为个人DIY改装组件的参考基准，所以没有做内部电路板的详细结构，只把外部所有可见的结构特征做了1:1的还原，包括壳体表面的拉丝纹理方向、侧边旋钮的滚花纹理、顶部的增益拨动开关的开槽尺寸，所有外部特征的尺寸都参考实际产品的测量值做了校准，比如整机的厚度控制在13mm，这个厚度刚好能和常规尺寸的手机捆绑后不会显得过于臃肿，

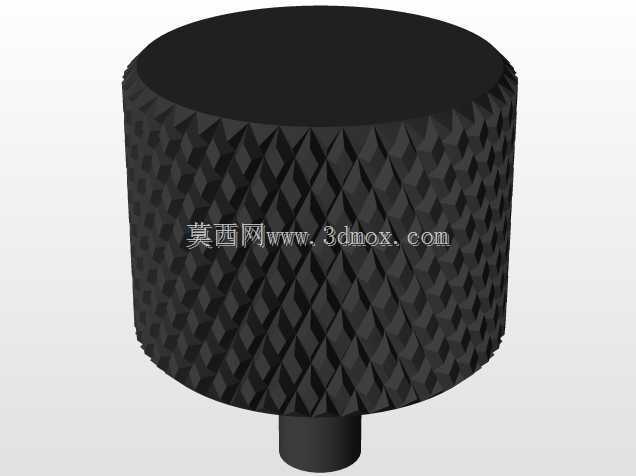

　　宽度62mm的尺寸也符合单手握持时的手掌宽度范围，长度120mm的尺寸可以轻松放入牛仔裤的侧袋，不会出现卡滞的情况。安装边界方面，建模时预留了和常见便携捆绑带配合的安装空间，壳体背面做了0.3mm的微弧面处理，和手机背面贴合时不会出现边缘硌碰的情况，所有外部接口的位置都和实际产品完全一致，方便后续做改装外壳、定制保护套的时候直接参考尺寸，不需要再反复测量实物。另外在细节处理上，侧边的音量旋钮做了周向的滚花特征，滚花的节距设置为0.5mm，和实物的触感保持一致，旋钮突出壳体的高度为3mm，旋转时的阻尼空间预留了0.2mm的间隙，保证旋钮旋转时不会和壳体产生摩擦。壳体的拼接缝隙控制在0.05mm，还原了一体化铝合金壳体的精密装配感，所有边角的圆角半径都根据实际位置做了区分，比如经常握持的侧边圆角半径为2mm，接口位置的内圆角半径为0.3mm，既保证加工时的工艺可行性，也还原了实物的外观质感。对于需要做这类便携数码产品结构设计、或者DIY改装耳放外壳的从业者来说，这个模型可以直接作为外观尺寸的参考基准，不需要再花费时间去逆向测量实物的各个特征尺寸，所有外部的装配边界、操作件的位置、接口的尺寸都做了精准的还原，能够直接用于后续的结构改型、保护套设计、捆绑配件的开发工作，建模时也考虑到了不同软件之间的格式兼容性，所有特征都是基于实体建模生成，没有碎面、破面的问题，导入其他三维软件后可以直接编辑特征，调整局部尺寸做改型设计。
