家用前置水路过滤滤瓶结构设计

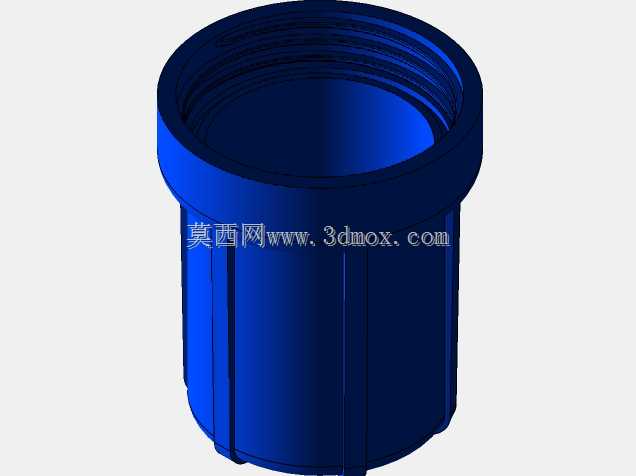

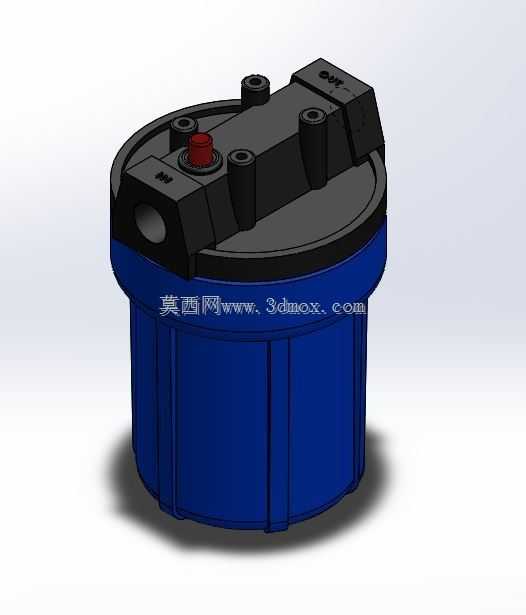

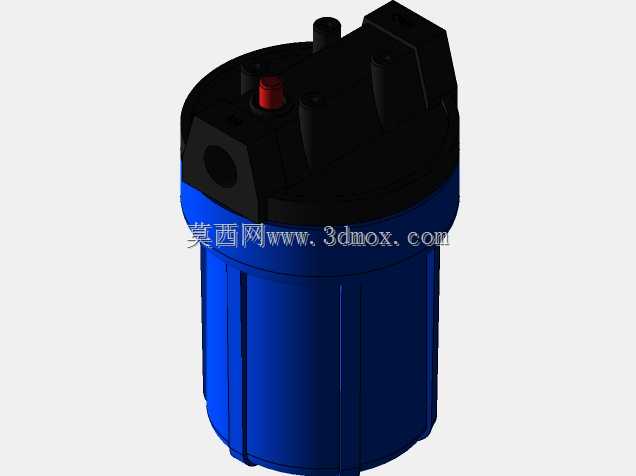

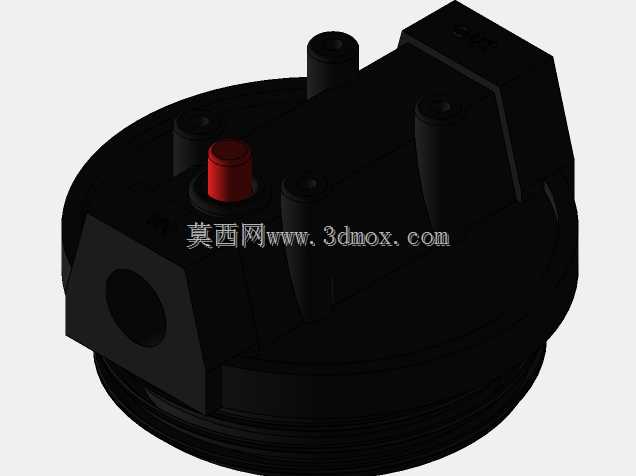

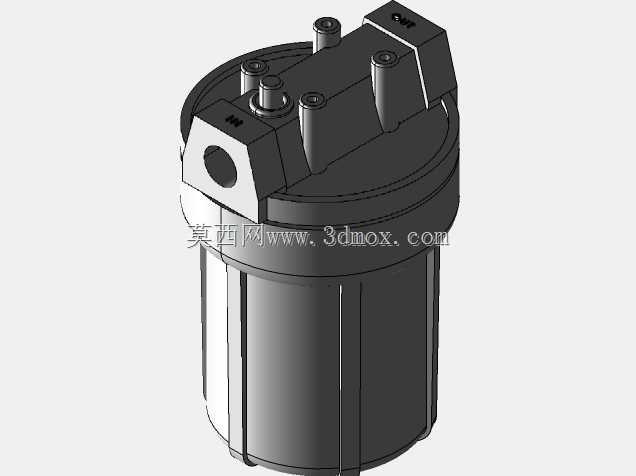

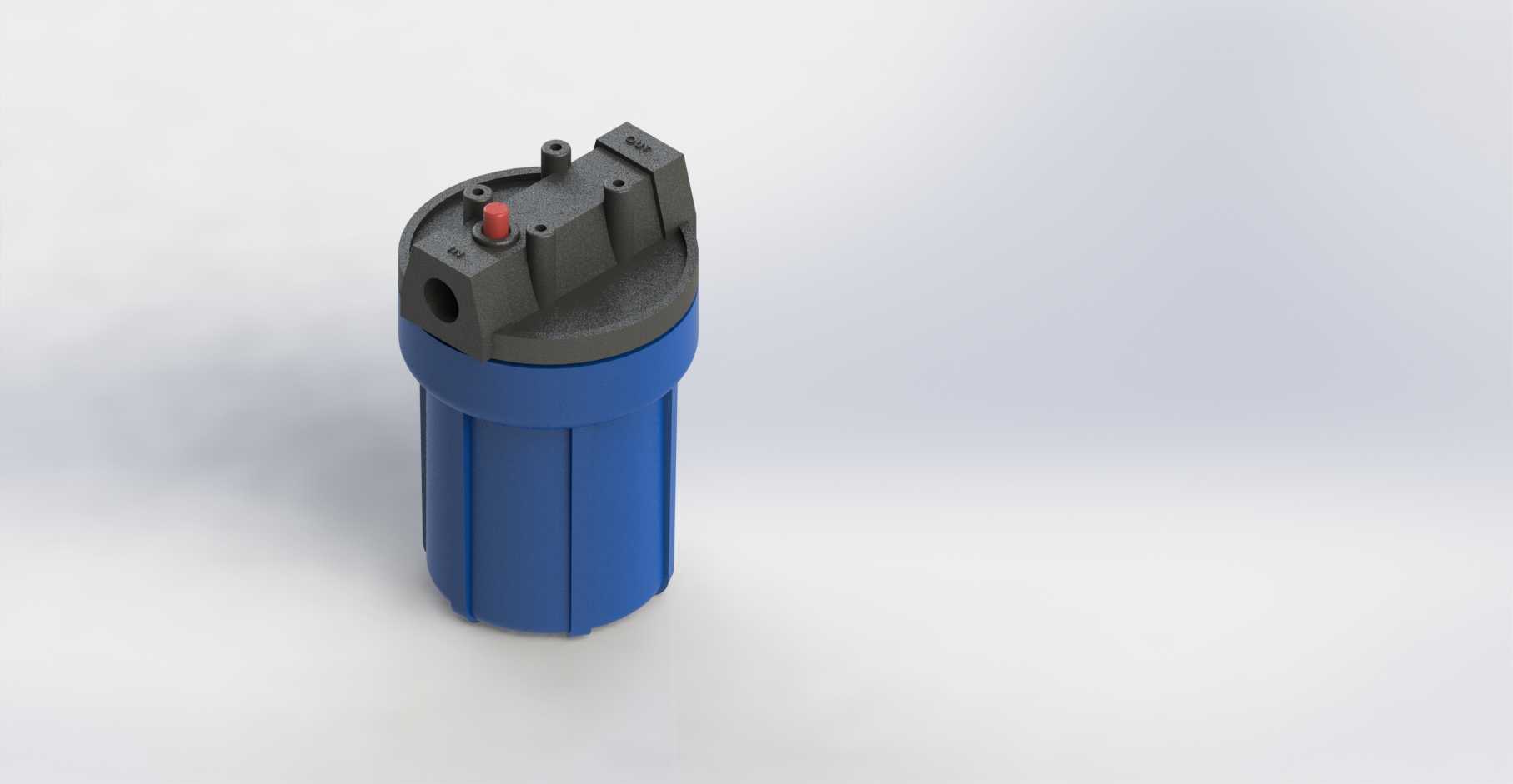

这款滤瓶结构是家用净水系统前置过滤单元的核心承载部件，日常应用场景覆盖入户自来水初级过滤、全屋净水前置拦截、商用饮水设备前置预处理等多个水处理环节，主要作用是容纳内置过滤滤芯，将流经的自来水中泥沙、铁锈、胶体等大颗粒杂质拦截在滤芯表层，避免后端精密净水元件被大颗粒杂质划伤、堵塞，延长整套净水系统的滤芯使用寿命。从结构设计思路来看，整体采用上下分体式装配结构，下部滤筒为带竖向加强筋的圆柱腔体，竖向筋条沿筒身轴向均匀分布，既可以提升筒身承受水压时的结构强度，避免长期带压运行出现筒身鼓胀变形，也能在安装、更换滤芯时增加手部摩擦力，方便徒手拧开滤筒完成滤芯更换操作。上部端盖集成了进出水接口、排气按钮与安装固定结构，进出水接口采用标准内螺纹设计，可匹配市面上常规4分、6分家用给水管道接头，无需额外定制转接头就能完成管路对接；端盖顶部的红色小按钮为手动排气阀，在首次安装或者更换滤芯后通水时，按压该按钮即可排出滤筒内部积存的空气，避免气阻导致水流量不足、管路异响等问题。端盖与滤筒的连接采用旋合式密封结构，配合内置的环形橡胶密封圈，可在0.1-0.6MPa的常规市政供水压力下实现无渗漏密封，无需额外打胶或者加装密封填料，日常维护拆装十分便捷。从安装边界尺寸来看，滤筒整体外径控制在常规家用滤瓶通用尺寸范围内，可适配市面上绝大多数10寸标准前置滤芯，安装时预留的横向操作空间仅需比筒身外径大50mm即可满足拧开滤筒的操作需求，竖向安装空间需要在滤瓶底部预留至少100mm的操作距离，方便更换滤芯时将滤筒向下旋出取下，不会因为空间不足导致维护操作受阻。端盖顶部的固定位采用挂装式结构设计，可直接固定在墙面预装的挂板上，也可以适配通用净水设备安装支架，安装时进出水接口的同轴度公差控制在0.2mm以内，避免管路对接时出现侧向应力导致接口渗漏。整体结构没有多余的冗余设计，所有棱角位置都做了圆弧过渡处理，既避免安装维护时划伤操作人员，也能减少应力集中点，提升部件长期带压运行的结构可靠性，筒身底部做了加厚处理，可承受滤芯放置时的竖向压力，也能在水锤冲击时避免底部开裂。
