五十倍立式桌面观测显微镜结构设计

　　日常办公场景里，很多时候需要对印刷网点、纸质纤维、微小零件毛刺这类肉眼难以分辨的细节做快速观测，这款五十倍立式显微镜就是针对这类近距离桌面观测需求设计的结构方案。从实际使用场景出发，这类设备不需要复杂的载物台调节结构，因为多数观测对象是平放在桌面的手册、印刷品或者小型待检工件，直接将设备罩在观测区域上方就能完成对焦观测，省去了传统显微镜繁琐的装夹、调平步骤，适合质检、文印校验、小型零件初检这类需要快速切换观测点位的工作场景。

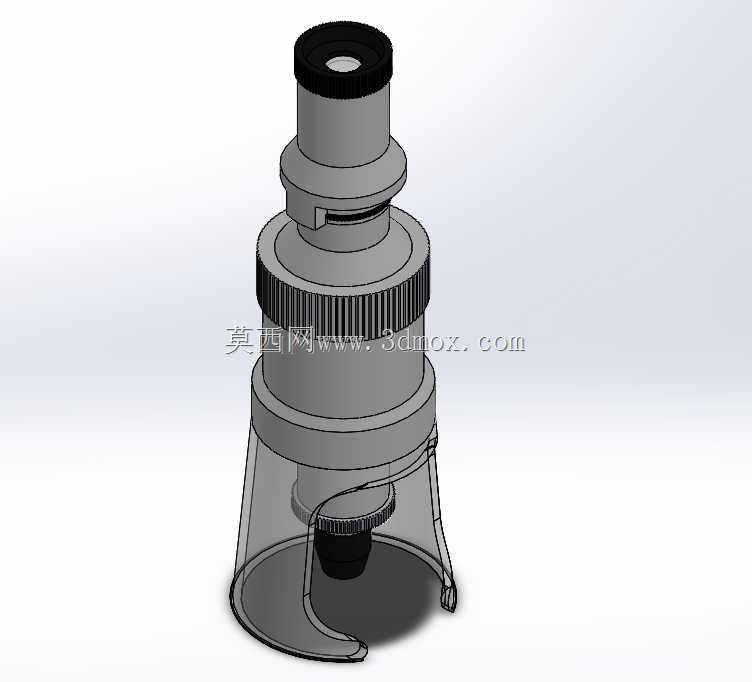

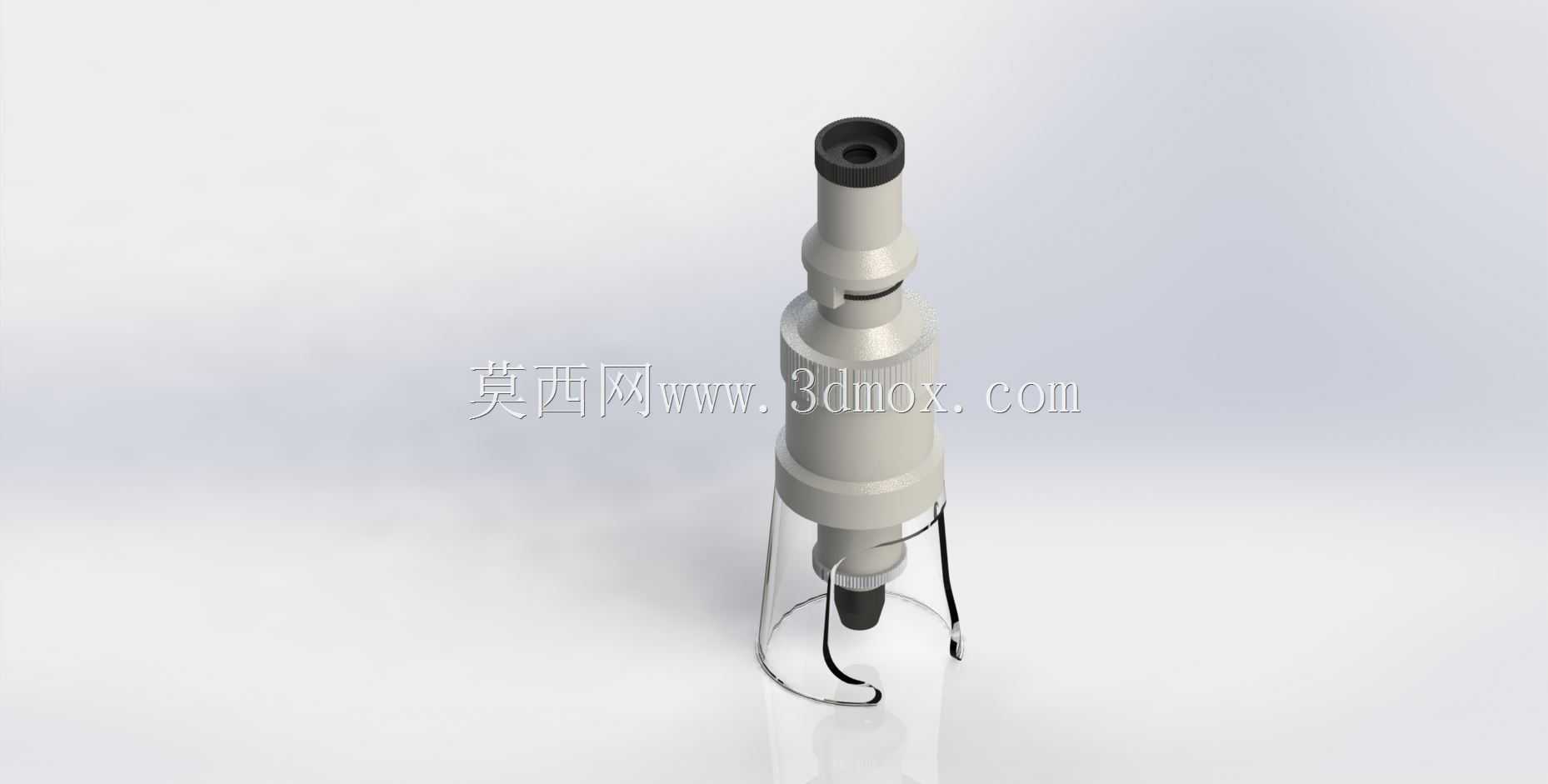

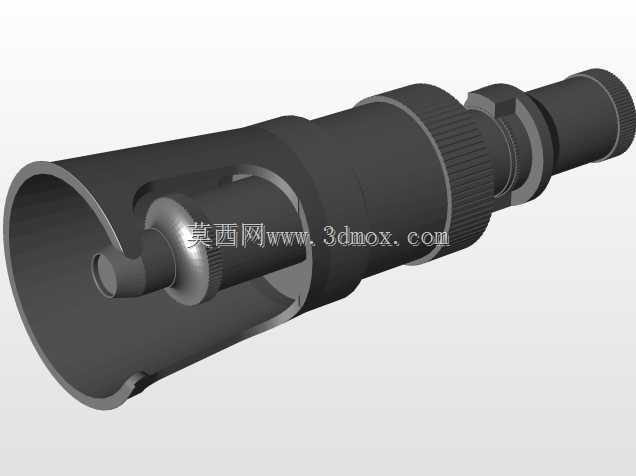

　　从结构设计思路来看，整体采用同轴立式布局，光学镜筒沿竖直方向布置，保证观测光路与被测平面垂直，避免斜射观测带来的形变误差。底部采用透明防护罩结构，一方面可以隔绝外界环境光线对观测视野的干扰，让成像对比度更高，另一方面防护罩的下沿直接作为对焦基准面，当防护罩完全贴合被测平面时，镜筒的焦距刚好落在被测物表面，不需要额外设置调焦旋钮，大幅简化了操作流程，也减少了调焦结构带来的零件公差累积问题。镜筒主体采用分段式设计，上段为目镜观测段，设置了符合人体工学的目镜罩，观测时眼部贴合舒适，不会出现漏光问题；中段为光学镜片安装段，内部预留了物镜、转像棱镜的安装空间，壁厚设计兼顾结构强度与轻量化需求，避免整体重量过大压坏薄型被测物，比如纸质手册、薄膜类工件；下段为物镜防护段，伸出防护罩内部的长度经过精确计算，刚好满足五十倍光学倍率下的工作距离要求，不会出现物镜触碰被测物的情况。

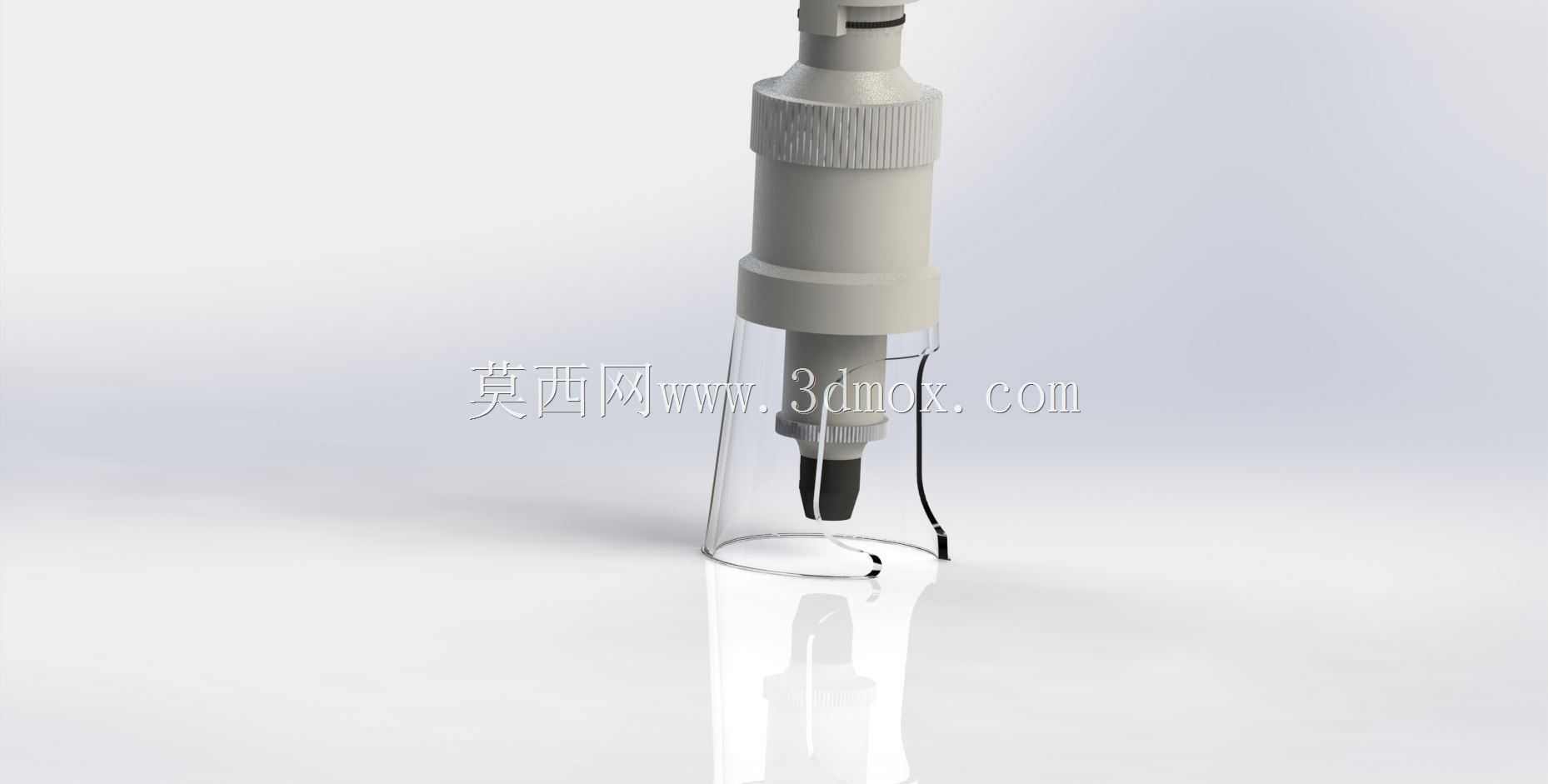

　　考虑到桌面使用的稳定性，底部防护罩采用敞口式圆形结构，接触面积大，放置时不易倾倒，同时在防护罩内侧设置了两个弹性支撑脚，当观测表面存在轻微不平整时，弹性脚可以自适应微小高度差，保证镜筒始终保持竖直状态，不会因为放置面倾斜导致观测视野偏移。镜筒与防护罩的连接采用卡扣式结构，不需要额外紧固件，拆装方便，便于后期清洁镜片或者更换不同倍率的镜筒组件，拓展设备的使用范围。

　　从安装边界尺寸来看，整体设备的最大外径不超过八十毫米，高度控制在一百八十毫米以内，占用桌面空间极小，可以随手放在办公桌的边角位置，不会占用过多的作业空间，重量控制在三百克以内，单手握持即可移动，方便在不同工位之间转移使用。设备没有设置额外的外接电源结构，纯光学成像的设计让它不需要供电就能使用，完全适配无电源的野外临时检测、仓库现场抽检这类场景，使用灵活性远高于需要供电的数码显微设备。

　　在细节结构处理上，镜筒外壁设置了一圈防滑纹理，手持移动时不容易打滑掉落；目镜位置做了内凹设计，避免日常放置时目镜直接接触桌面刮花镜片；防护罩采用透明PC材质，透光性好，同时具备足够的抗冲击性能，日常使用中不小心磕碰也不会出现碎裂的情况，适合办公、车间这类人员走动频繁的使用环境。整个结构没有复杂的传动部件，零件数量少，加工难度低，镜筒部分采用常规的工程塑料注塑工艺即可生产，防护罩采用透明件注塑工艺，整体制造成本可控，适合批量生产作为办公辅助检测工具使用。实际使用时，只需要将设备放置在需要观测的位置，眼部贴合目镜就能直接看到放大五十倍的清晰图像，不需要任何培训就能上手操作，对于没有接触过专业显微设备的办公人员来说非常友好，解决了传统专业显微镜操作复杂、不便移动、占用空间大的痛点，完全满足日常近距离微小细节观测的使用需求。
