适配Arduino Uno R3的紧凑型功能扩展外壳

　　这款壳体主要面向小型桌面级电子测控装置的集成安装需求，常见于实验室小型温度采集装置、桌面环境参数监测节点、学生课程设计实训装置这类场景，解决零散开发板、模块堆叠接线杂乱、易受外力磕碰、积灰短路的实际问题。很多做小型测控项目的工程师都有过类似经历，开发板、显示屏、测温模块零散摆放在桌面，杜邦线拉扯容易松脱，偶尔有金属碎屑掉落在引脚间还会造成短路，之前用通用塑料盒改装，要么开孔位置不对，要么内部空间冗余太多，放在桌面占地方，这款壳体就是针对这类痛点做的紧凑化设计。

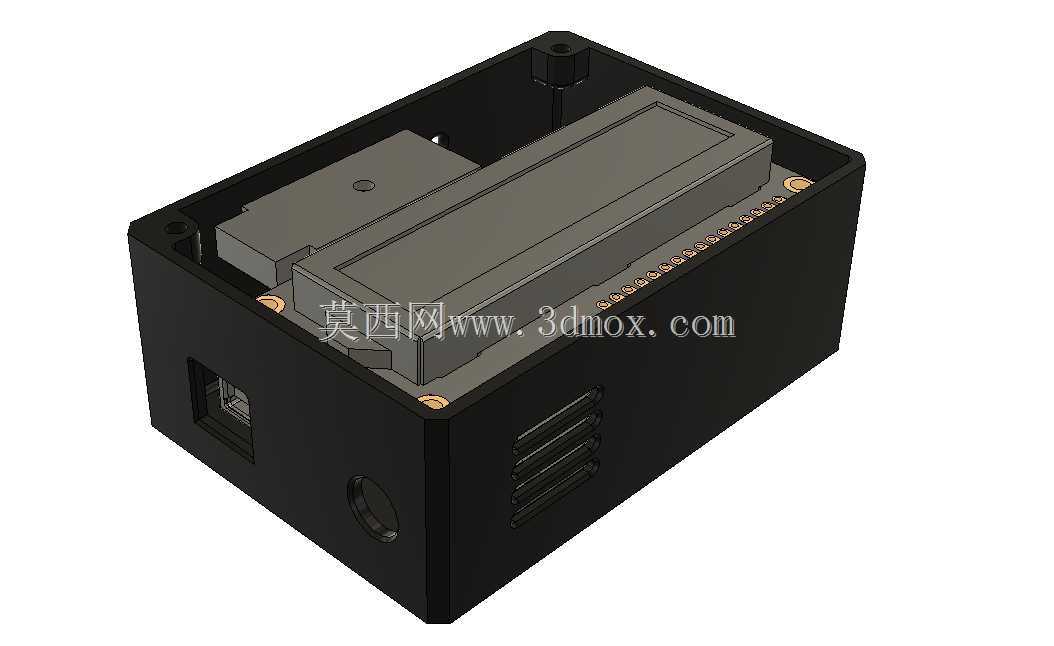

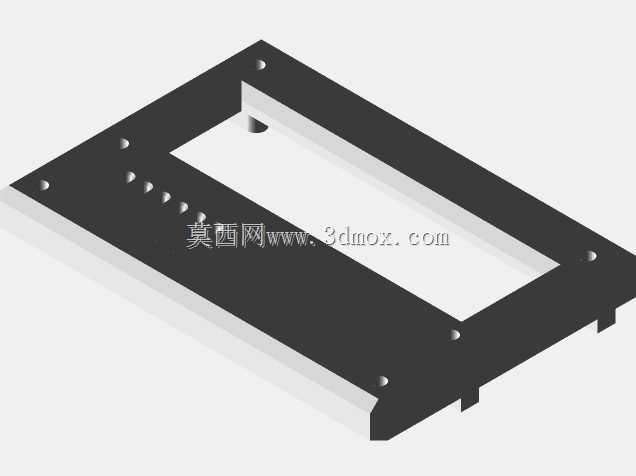

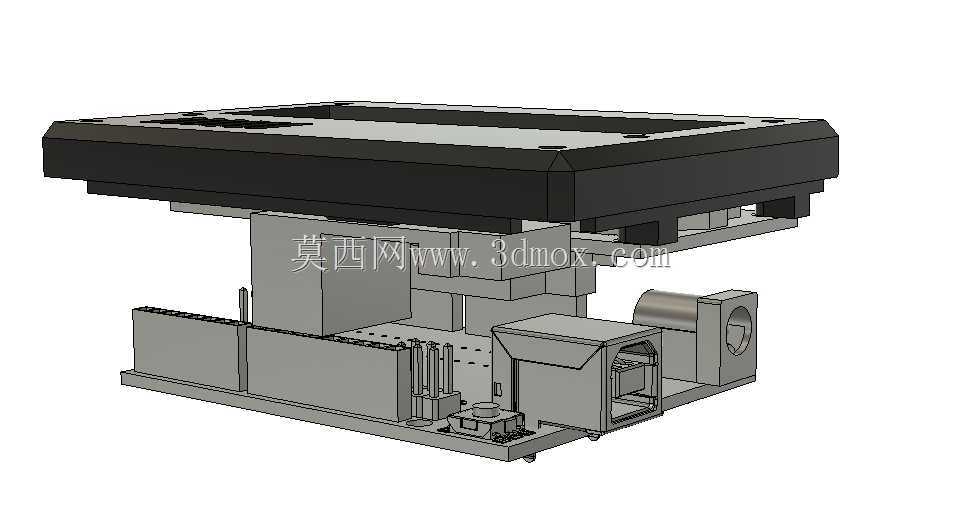

　　设计之初首先卡控的是安装边界尺寸，整体外形控制在刚好容纳核心元件的范围，没有多余的冗余空间，内部安装位完全贴合Arduino Uno R3开发板的固定孔位，不需要额外做转接支架，开发板可以直接通过壳体内部的定位柱卡装或者螺丝固定，避免使用过程中开发板在壳体内窜动。针对搭配的1602 LCD带I2C接口的显示屏，壳体顶面预留了精准的显示窗口，窗口边缘做了限位台阶，显示屏从内部安装后，屏幕显示面刚好与壳体顶面齐平，既不会突出壳体表面被刮花，也不会凹陷太深影响观察视角，窗口周边的固定柱位置完全匹配I2C版本1602屏的安装孔距，不需要额外打磨调整。

　　针对max6675测温模块这类扩展功能模块，壳体内部预留了独立的安装区域，模块可以通过双面胶或者小型铜柱固定在指定位置，避免模块与开发板直接堆叠造成的引脚干涉，同时壳体侧面预留了热电偶探头的出线孔，孔位做了圆角处理，不会划伤探头的补偿导线，出线孔的尺寸刚好匹配常规K型热电偶的线径，不需要额外做密封处理就能避免大颗粒灰尘进入壳体内部。

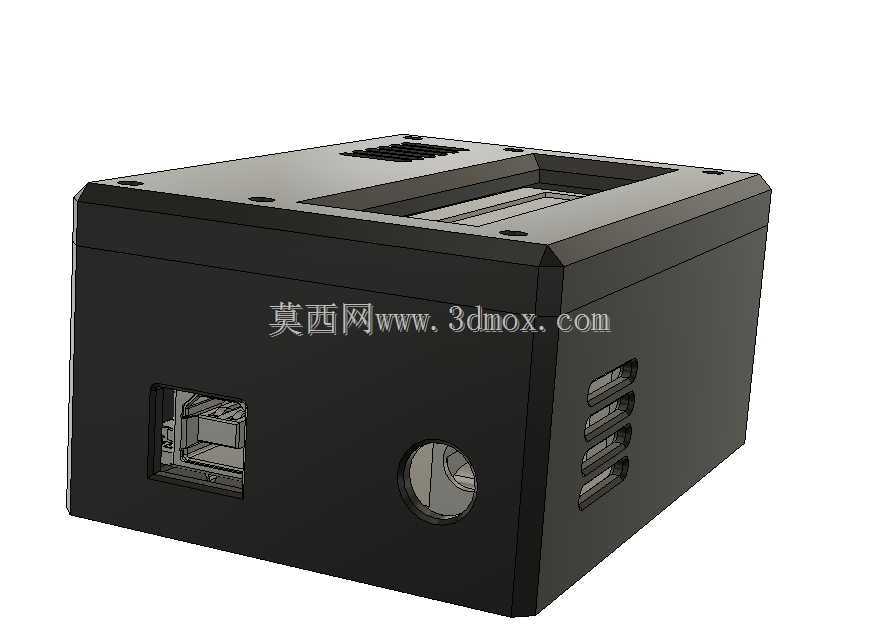

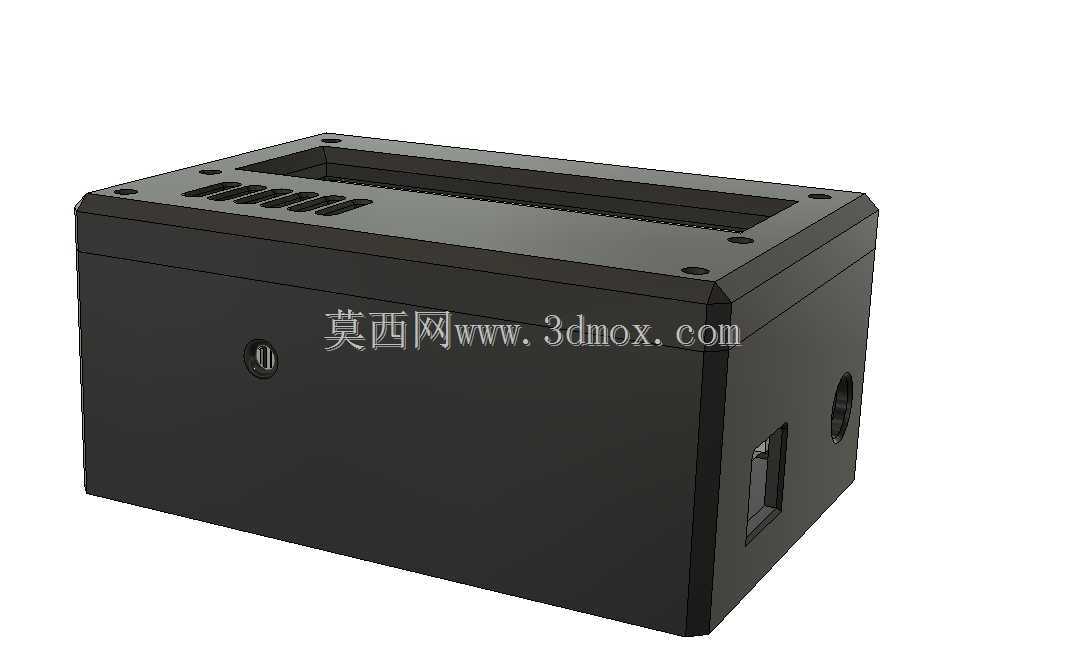

　　壳体的接口开孔完全对应Arduino Uno R3的接口布局，侧面的USB接口开孔位置精准，不会出现USB公头插不到位的情况，开孔边缘做了轻微的倒角，插拔USB线的时候不会卡滞；电源接口位置同样预留了足够的插拔空间，即使使用带加粗线径的直流电源插头，也不会和壳体边缘产生干涉。壳体侧面的散热槽是针对开发板和模块长时间工作的散热需求设计的，槽孔的宽度控制在2mm以内，既可以保证空气流通带走工作产生的热量，又能避免较大的金属杂物掉落到壳体内部造成电路短路，散热槽的位置对应开发板上稳压芯片、主控芯片的发热区域，散热路径更直接。

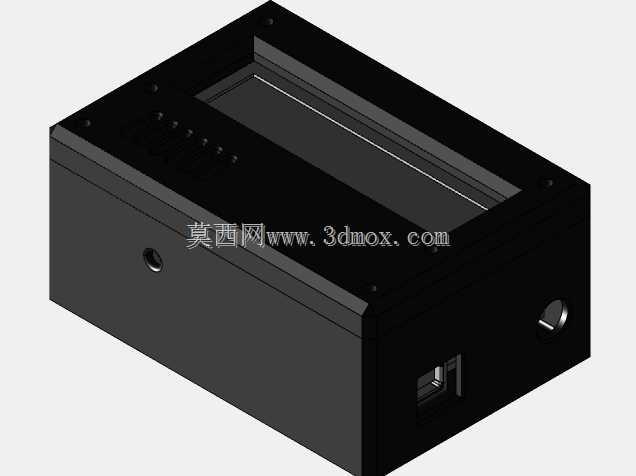

　　壳体的上下盖采用卡扣加少量螺丝的固定方式，日常调试需要更换接线的时候，只需要拧下边角的2颗固定螺丝就能拆开上盖，不需要把整个壳体从安装位置拆下来，日常维护的效率更高。壳体顶面除了显示屏窗口之外，还预留了复位按键的操作孔，不需要拆开壳体就能直接按动开发板上的复位键，调试的时候操作更方便。考虑到桌面放置的防滑需求，壳体底部四个角预留了防滑橡胶垫的粘贴位置，粘贴橡胶垫之后放在光滑的实验台面上不会轻易滑动，也能避免壳体底部和桌面摩擦产生划痕。

　　不同于通用的电子外壳，这款壳体的所有内部结构都针对指定的三款核心元件做了适配，不需要使用者自己测量尺寸、开孔打磨，拿到手之后只需要按照安装位把开发板、显示屏、模块固定好，接好杜邦线就能扣合上盖使用，整个装配过程不需要额外的机加工工序，对于需要快速搭建小型测控装置的开发者来说，能节省大量的外壳改装时间。壳体的壁厚控制在1.5mm，既保证了足够的结构强度，日常拿取、轻微磕碰不会出现壳体开裂的情况，也不会因为壁厚过大造成整体尺寸臃肿，放在桌面不会占用过多的操作空间。
