UCFL206菱形带座固定螺钉锁紧轴承

　　在轻工输送线、小型食品加工设备、纺织辅机这类对安装空间有严格限制的传动场景里，菱形法兰式带座轴承的应用占比一直不低，UCFL206就是这类应用里非常典型的一款支撑部件。不同于立式座需要预留足够的底部安装沉孔空间，菱形两个安装耳的布局，能让轴承直接贴装在设备的立面安装板或者窄幅机架型材上，两个安装孔的中心距经过标准化设计，适配M16规格的安装螺栓，中等负荷等级的设计参数，刚好匹配这类设备上转速不高、径向载荷为主、伴随少量轴向窜动的传动轴支撑需求。

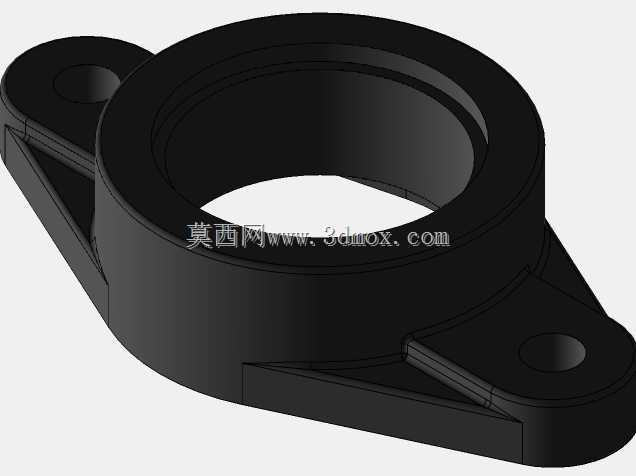

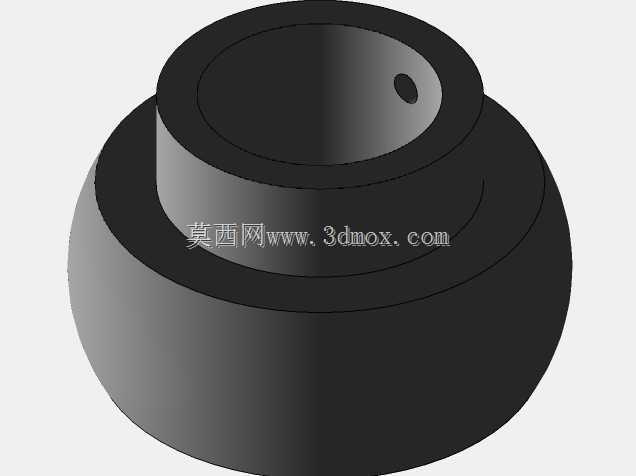

　　从结构设计逻辑来看，这款轴承采用外球面带座轴承的经典组合逻辑，轴承内圈伸出端预留了固定螺钉的锁止孔，装配时将轴穿入内圈30mm直径的通孔后，拧紧内圈上的紧定螺钉，就能实现轴承内圈与轴的无键锁止，这种设计省去了轴上加工键槽的工序，也避免了键连接带来的应力集中问题，对于现场装配、后期维护更换来说，能大幅降低拆装难度，尤其是在设备维护空间狭窄的场景下，不需要额外拉马等专用工具就能完成轴承的更换作业。轴承座采用一体铸造成型后精加工安装基准面的工艺，两个安装耳的位置与轴承内孔的同轴度、安装面与轴线的垂直度都有严格的形位公差要求，能保证轴安装后不会出现别劲、运转卡滞的问题，铸造成型的加强筋从轴承外圈承窝位置延伸到两个安装耳根部，能在不额外增加座体整体厚度的前提下，提升安装耳的抗弯折能力，避免螺栓锁紧时安装耳出现变形断裂的问题。

　　实际选型应用时，首先要确认安装边界：这款轴承的两个安装孔为通孔设计，适配M16螺栓，安装时需要在安装板背面预留螺母的锁紧空间，或者直接在安装板上加工对应规格的螺纹孔；轴承内孔适配直径30mm的光轴，轴的加工公差建议取h7，表面粗糙度不低于Ra1.6，保证紧定螺钉锁止后不会出现轴与内圈打滑的问题。载荷适配方面，中等负荷等级意味着它可以承受径向额定载荷范围内的静载荷与低速动载荷，适合用在输送带从动辊、小型风机主轴、纺织机导辊这类载荷平稳、冲击载荷小的工况，如果是存在频繁正反转、大冲击载荷的工况，就需要重新核算额定动载荷，选择更高负荷等级的带座轴承型号。

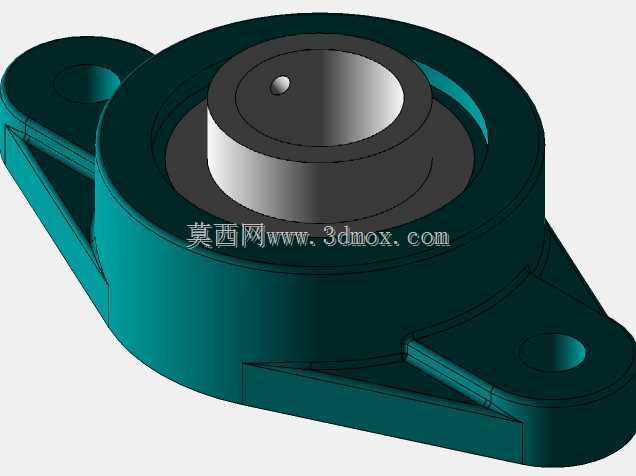

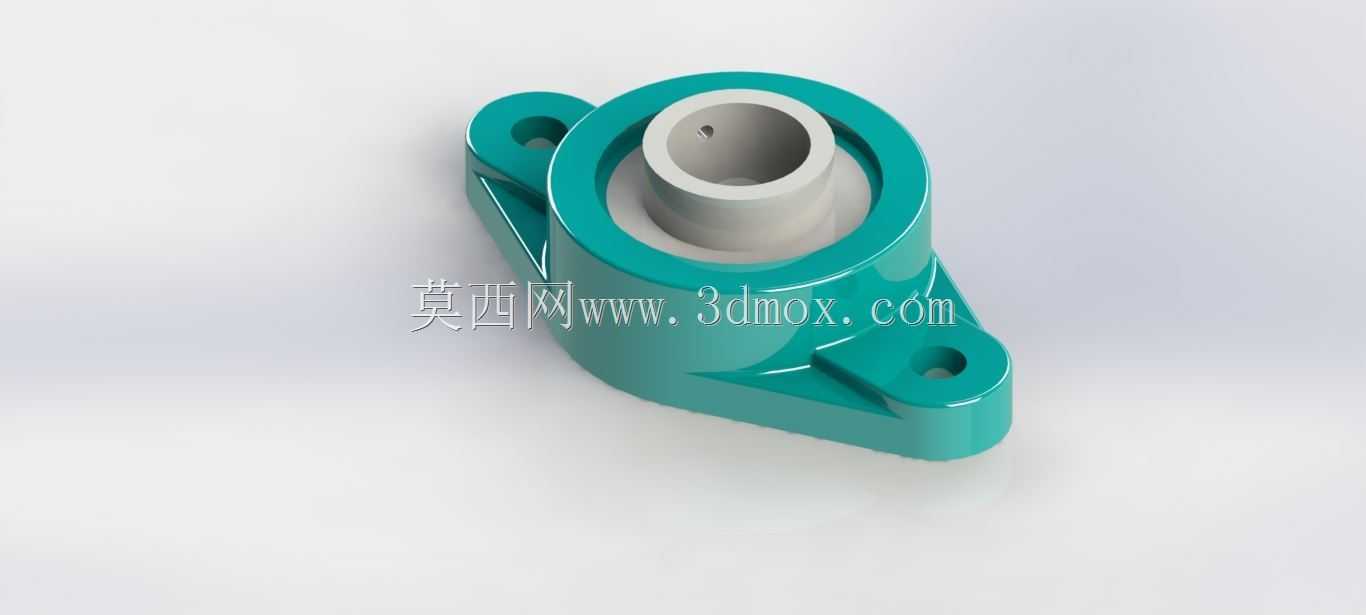

　　从建模细节来看，这款模型还原了实际产品的所有关键结构特征：座体表面的铸造拔模斜度、安装孔的倒角、内圈紧定螺钉的沉孔、轴承外圈与座体承窝的配合间隙都做了准确还原，在做设备整体装配仿真时，可以直接调用这个模型做干涉检查，验证安装位置是否会与周边的机架护板、传动轮等部件产生空间冲突，尤其是菱形座的两个安装耳的外轮廓尺寸，是做安装板开孔布局时的核心参考尺寸，模型里的安装耳轮廓、承窝外圆的尺寸都和实物保持一致，能避免设计阶段出现安装空间预留不足的问题。另外，模型里也还原了轴承内圈的伸出长度，这个尺寸关系到轴端挡圈、传动轮的安装位置定位，在做轴系零件的长度尺寸链核算时，可以直接提取模型里的对应尺寸做参考，减少实物装配时出现的尺寸偏差问题。

　　在日常维护场景里，这类带座轴承的座体上通常预留了注油嘴的安装位置（模型对应位置也做了结构预留），可以定期补充润滑脂，延长轴承的使用寿命，固定螺钉锁止的结构虽然装配方便，但在长时间运转后需要定期检查紧定螺钉的锁止力矩，避免因为振动导致螺钉松动，出现轴与内圈相对转动、磨损轴表面的问题。在安装定位时，要注意先将轴承座初步固定在安装板上，不要完全锁紧螺栓，穿入轴并调整好轴的同轴度之后，再交叉拧紧两个安装螺栓，避免安装时出现座体偏移，导致轴运转时承受额外的径向力，缩短轴承的使用寿命。
