UCP204带座外球面垫块轴承结构设计

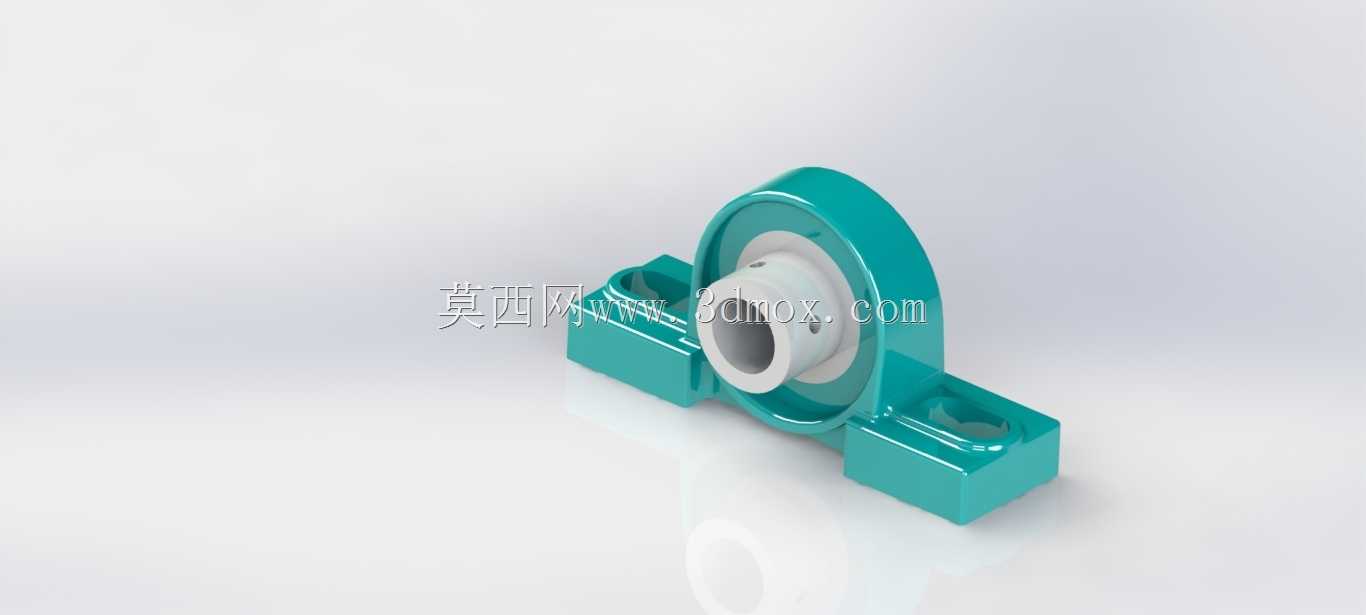

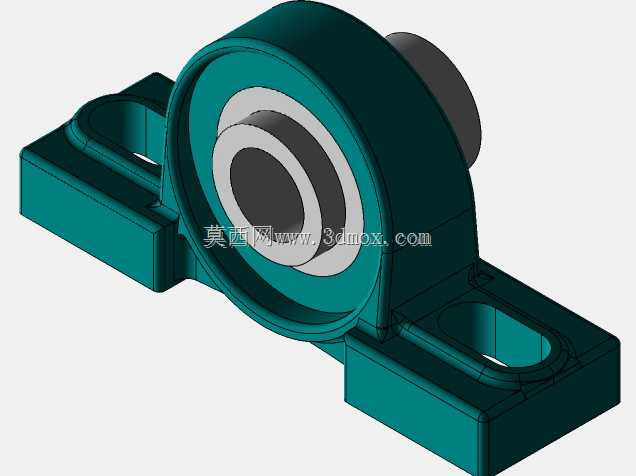

带座轴承在轻工输送、小型农机这类中等载荷工况里，最容易出问题的就是座体安装面与轴承内圈轴线的平行度偏差，一旦安装槽的加工公差把控不到位，运转过程中会持续产生附加径向力，轻则出现轴系窜动异响，重则导致轴承内圈与轴的配合面过早磨损，固定螺钉松脱失效。这款UCP204垫块轴承的座体采用铸铁一体铸造成型，两个安装脚的槽孔特意做了18x13mm的长槽设计，不是常规的圆孔结构，安装时可以根据现场机架的孔位偏差做小范围的位置调整，不用反复扩孔修正机架，适配性更强。

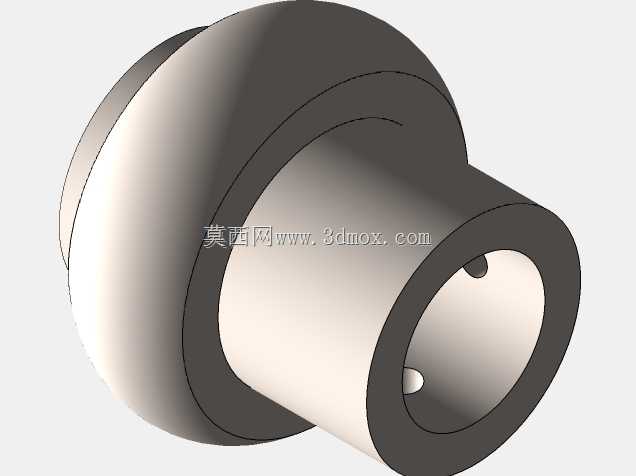

轴承内圈采用的是顶丝锁紧结构，内孔直径20mm适配常规的光轴安装，顶丝的位置特意选在内圈受力较小的非承载区，避免锁紧时造成内圈圆度变形，影响轴承的旋转精度。座体与外球面轴承外圈的配合面采用球面贴合设计，即使安装时轴的轴线与座体安装面存在微小的角度偏差，球面配合可以自动调心，抵消安装误差带来的附加载荷，不会出现卡滞、运转阻力过大的问题。

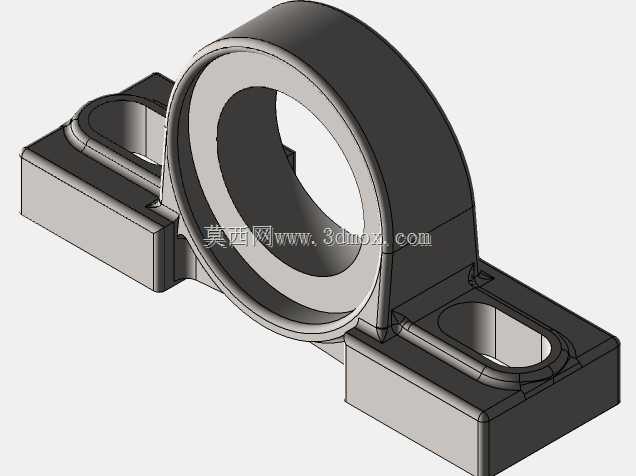

座体的两个安装脚做了加厚的过渡圆角处理，不是直角衔接，铸件冷却过程中不会因为应力集中出现缩孔、裂纹缺陷，后续机加工安装面的时候，装夹变形量更小，能更好的保证两个安装面的平面度要求。轴承外圈与座体的配合选用了过渡配合公差，既不会因为配合过松导致运转时外圈在座孔内打滑磨损，也不会因为配合过紧造成外圈变形，影响滚动体的正常运转。

实际工况应用里，这类中等载荷的带座轴承不需要额外的复杂密封结构，轴承本身自带的防尘盖就能阻挡日常环境里的粉尘、碎屑进入滚道，日常维护只需要定期通过油杯补充润滑脂即可，维护成本很低。座体的青绿色涂装不是单纯的外观装饰，铸件表面做磷化处理后再喷防锈漆，在潮湿的车间环境里也能长时间避免座体锈蚀，延长整体的使用寿命。

安装槽的边缘特意做了倒角处理，穿装固定螺栓的时候不会刮伤螺栓表面的镀锌层，螺栓拧紧后接触面的贴合度更好，长时间承受振动载荷也不容易出现螺栓松脱的问题。轴承内圈的轴孔做了倒角导向，穿轴的时候不需要反复对位，轻轻敲击就能顺利装入，不会刮伤轴的配合表面，保证配合面的接触精度。
