垂直轴风力涡轮机简易结构三维数模

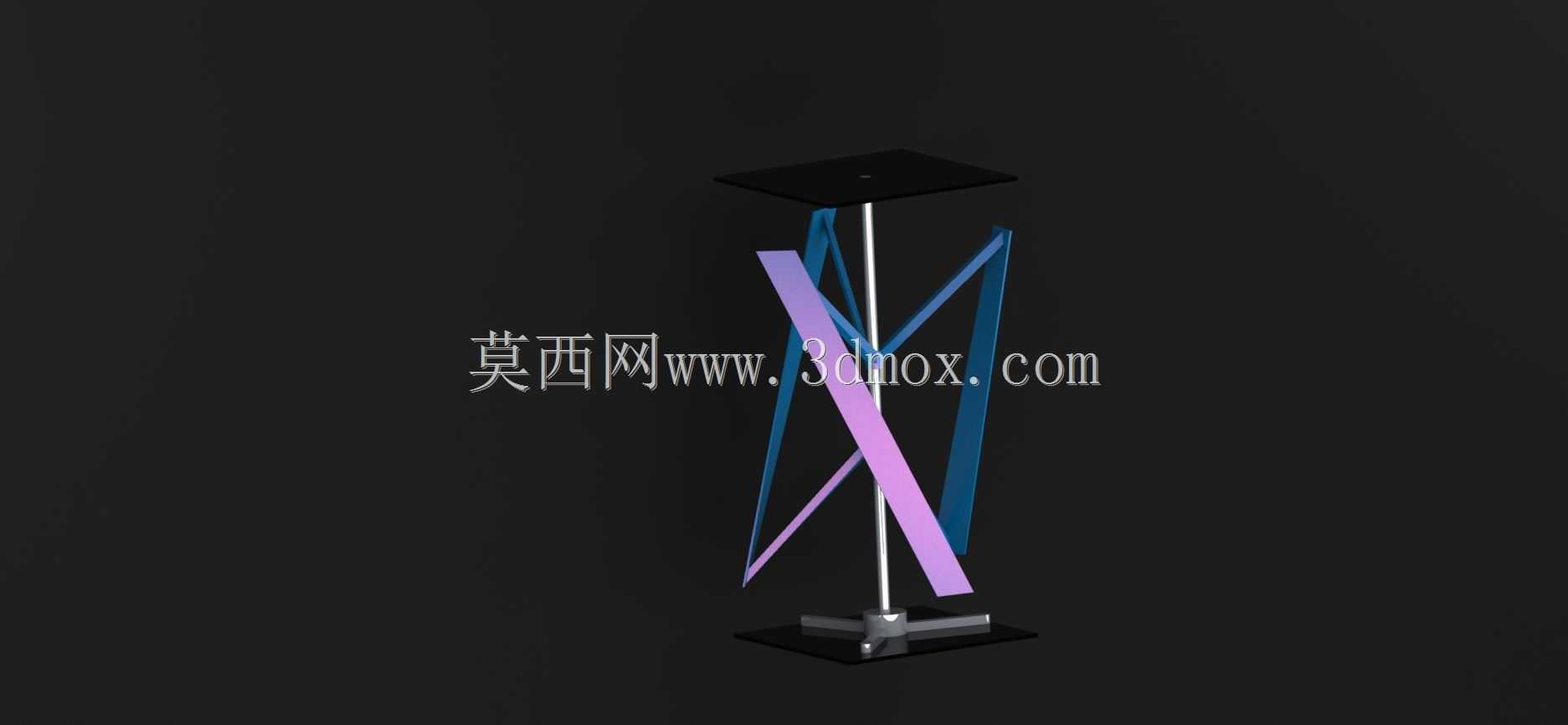

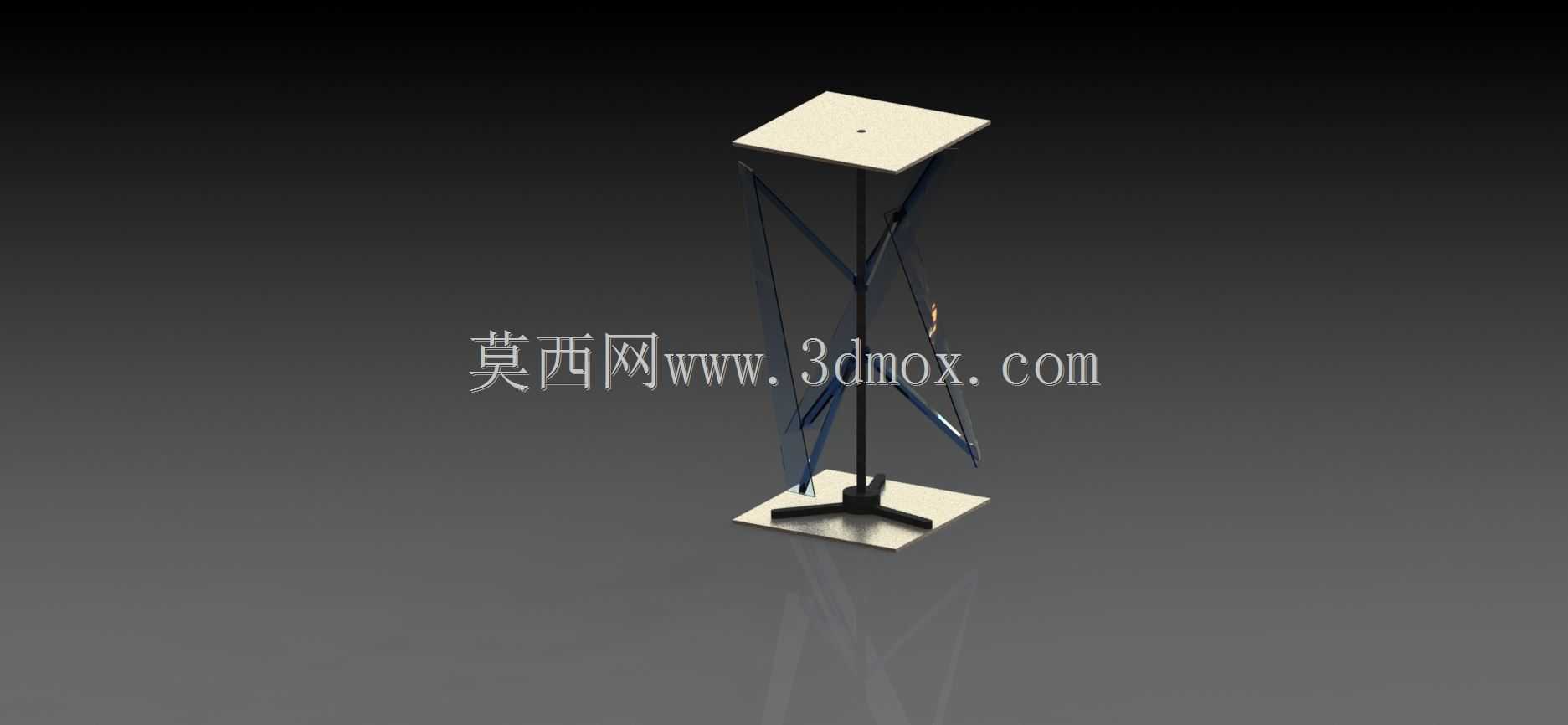

　　这款垂直轴风力涡轮机的数模还原了设备的核心框架结构，可作为小型离网供电场景下的方案选型参考，也能作为同类型设备结构设计的基础参照。不同于常见的水平轴风力机，这类垂直轴结构不需要额外加装对风装置，不管来流风向从哪个方位切入，都能直接驱动风轮转动，在风向多变的城市楼宇间隙、山区零散点位、牧区定居点这类没有稳定主导风向的场景下，适配性远高于同功率等级的水平轴机型。从结构组成来看，数模完整呈现了底部支撑底座、中心承重立柱、斜向布置的风轮支撑辐条、上下两端的固定端板几个核心部分，没有做冗余的曲面叶片细化，保留了整体尺寸边界的同时，把装配关系做了清晰的梳理，方便设计人员在此基础上根据实际风场条件调整叶片构型、支撑结构的截面参数。

　　实际应用中这类小型垂直轴风机常被用在路灯配套供电、户外监测设备独立供电、偏远散户家庭补充供电的场景，运行时噪音更低，对安装空间的竖向尺寸要求不高，不需要搭建很高的塔架，日常维护只需要检查底部固定结构和中心转轴的磨损情况，运维成本比水平轴机型低不少。设计思路上，这款结构采用了交叉斜撑的辐条设计，替代了传统垂直轴风机常用的整体式叶片支撑框架，在保证风轮整体结构刚度的前提下，减少了结构自重，降低了启动风速阈值，哪怕是每秒2-3米的低风速条件下，也能带动风轮启动转动，提升了低风速区域的风能捕获效率。安装边界方面，底部方形底座采用平板式结构，可直接通过膨胀螺栓固定在混凝土基础或者硬质屋面平台上，不需要做特殊的预埋结构，

　　中心立柱的直径和上下端板的间距预留了足够的调整空间，后续如果需要更换不同弦长的叶片、调整风轮的有效受风面积，只需要调整斜撑辐条的固定点位，不需要重新加工中心承重结构，适配性较强。数模里的结构没有包含内部的发电模组、转轴轴承等细节部件，重点还原了外部风轮和支撑结构的空间尺寸关系，设计人员在做整体方案排布的时候，可以直接导入到厂区、园区的整体场景模型里，校验设备安装后和周边建筑、其他设施的安全间距，避免出现风轮转动范围内有遮挡、或者安装位置不符合高空设施安全规范的问题。另外这类交叉斜撑的结构在抗强风性能上也有一定优势，当遭遇极端大风天气时，斜向布置的辐条可以把风荷载均匀传递到中心立柱和上下端板上，不会出现单侧受力过大导致结构变形的问题，

　　相比单悬臂支撑的风轮结构，抗疲劳寿命更长，适合在沿海阵风频发、内陆山口瞬时风速较高的区域使用。在做结构迭代的时候，设计人员可以在这个基础框架上，根据实际的发电功率需求，调整上下端板的尺寸来适配不同长度的叶片，也可以通过改变斜撑辐条的截面形状，减少结构本身的风阻，进一步提升风能利用效率，整个框架的装配逻辑简单，零部件数量少，加工时只需要切割标准型材做焊接或者螺栓装配即可，不需要开模制作特殊的异形结构件，能有效压缩小批量试制阶段的生产成本。
