带滑轮组结构的起重吊钩三维设计

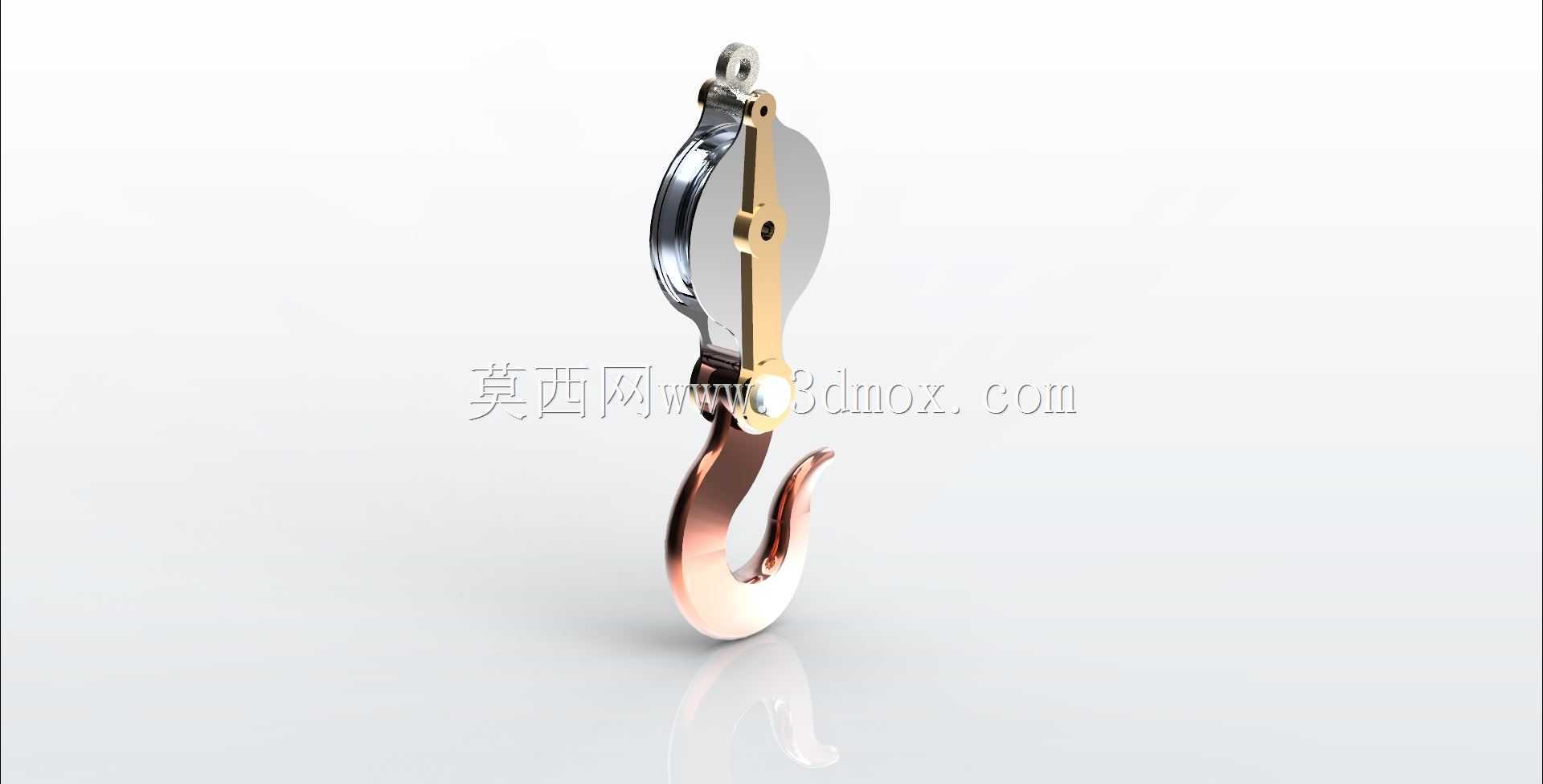

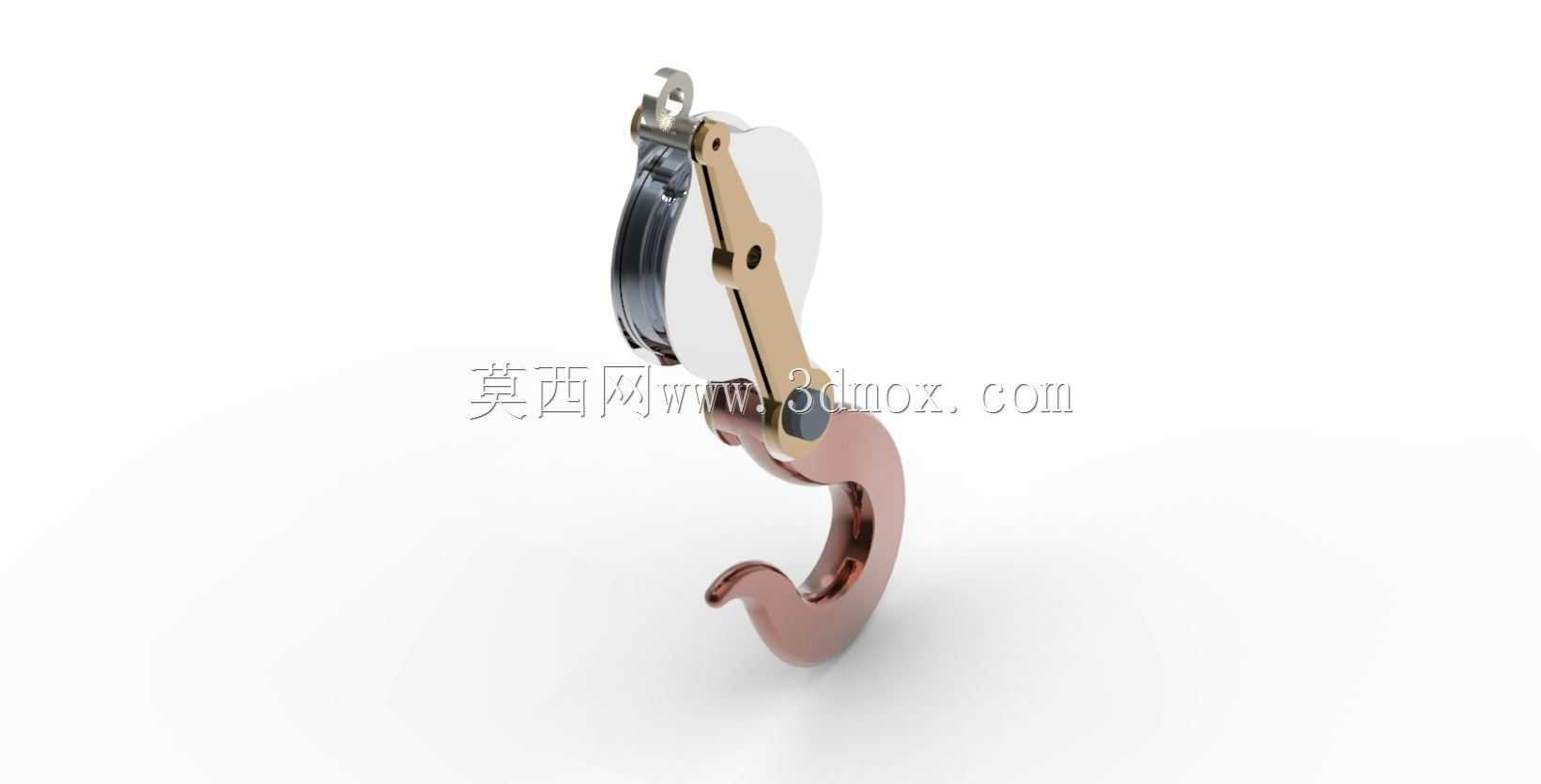

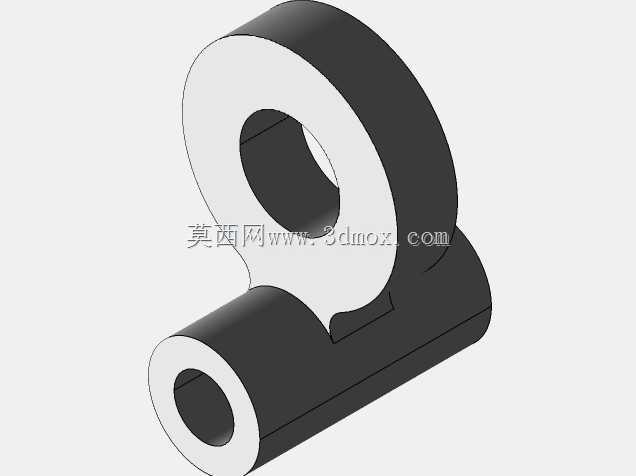

　　在各类起重作业场景里，吊钩是直接承载被吊重物的核心终端部件，从车间内的设备检修吊装、港口码头的货物装卸，到建筑工地的建材转运、重型装备制造的部件移位，都离不开这类吊具的可靠支撑。这套吊钩结构集成了定滑轮组设计，并非单一的钩体零件，整体结构从上部的吊环连接位开始，依次设置了滑轮护板、滑轮轴、滑轮片、钩体横梁、防脱挡板以及下部的锻造钩体，各部件的配合间隙在建模阶段就做了充分的运动校核，避免实际使用中出现卡滞、干涉的问题。

　　从设计思路来看，这类吊钩的滑轮组结构首先是为了匹配起重钢丝绳的穿绕需求，滑轮片的绳槽弧度严格对应常用起重钢丝绳的直径范围，既保证钢丝绳能顺畅滑动，又不会因为绳槽过宽导致钢丝绳偏磨、过窄挤压绳股的问题。两侧的护板采用对称式结构设计，一方面作为滑轮轴的安装支撑座，承担滑轮传递的全部载荷，另一方面可以遮挡外部杂物进入滑轮绳槽，同时防止钢丝绳从绳槽中脱出引发安全事故。护板与钩体的连接采用横梁铰接结构，让钩体可以在垂直平面内自由摆动，适应不同起吊角度下的受力需求，避免钩体承受额外的弯曲力矩。

　　钩体部分采用经典的宽钩口设计，钩尖位置预留了防脱锁片的安装位，实际使用中防脱锁片可以在吊索具挂入后自动复位，封闭钩口，防止作业过程中吊索滑脱。钩身的截面从钩尖到钩颈位置做了渐变过渡，按照等强度设计思路匹配不同位置的受力大小，既避免了应力集中导致的断裂风险，又不会因为冗余设计增加不必要的自重。上部的连接吊环采用整体式锻造结构的建模逻辑，与滑轮护板的顶部连接位做了圆弧过渡处理，减少起吊瞬间的应力集中。

　　从安装边界来看，这套吊钩的上部吊环尺寸适配常规起重机的起升机构末端连接结构，滑轮组的中心距、护板的外侧宽度都匹配对应吨位起重机的钢丝绳穿绕空间，不会和起重臂头部的导向滑轮、防摇装置产生干涉。钩体的摆动范围在建模时做了角度限位模拟，最大摆动角度下钩体不会触碰两侧护板，同时保证吊重时的重心始终落在滑轮组的中心垂线上，避免起吊过程中出现重物旋转、歪斜的问题。

　　在实际功能特性上，这套集成滑轮组的吊钩相比单钩结构，能够配合起升机构实现省力效果，降低起升机构的驱动负载，同时多滑轮的结构也让钢丝绳的受力更加均匀，延长钢丝绳的使用寿命。各转动部位在设计时都预留了润滑通道的安装位置，实际使用中可以定期加注润滑脂，减少滑轮轴、铰接横梁的磨损，延长部件的更换周期。钩体的表面在建模时做了曲面光顺处理，没有尖锐的棱角，避免挂入吊索时割伤吊索的纤维或钢丝，同时也方便日常检查时发现表面的裂纹、变形等损伤。

　　针对不同的作业场景，这套吊钩的结构尺寸可以根据额定起重量做等比例缩放调整，核心的受力部位尺寸按照材料力学的拉伸、弯曲强度校核逻辑做参数化关联，调整额定载荷时只需要修改对应参数就能快速生成对应吨位的吊钩模型，不需要重新绘制每个零件的结构。滑轮片的直径设计也符合起重机械的相关规范要求，保证钢丝绳的弯曲半径在合理范围内，避免钢丝绳因为反复过小半径弯曲出现提前断丝的问题。护板上预留了重量标识、额定载荷标识的粘贴位置，方便现场作业人员快速识别吊钩的承载能力，避免超载使用。
