方程式赛车超直立式立柱结构设计

项目分类:汽车类 发布时间:2021-12-19 ID:462363
  • 方程式赛车超直立式立柱结构设计
  • 方程式赛车超直立式立柱结构设计
  • 方程式赛车超直立式立柱结构设计

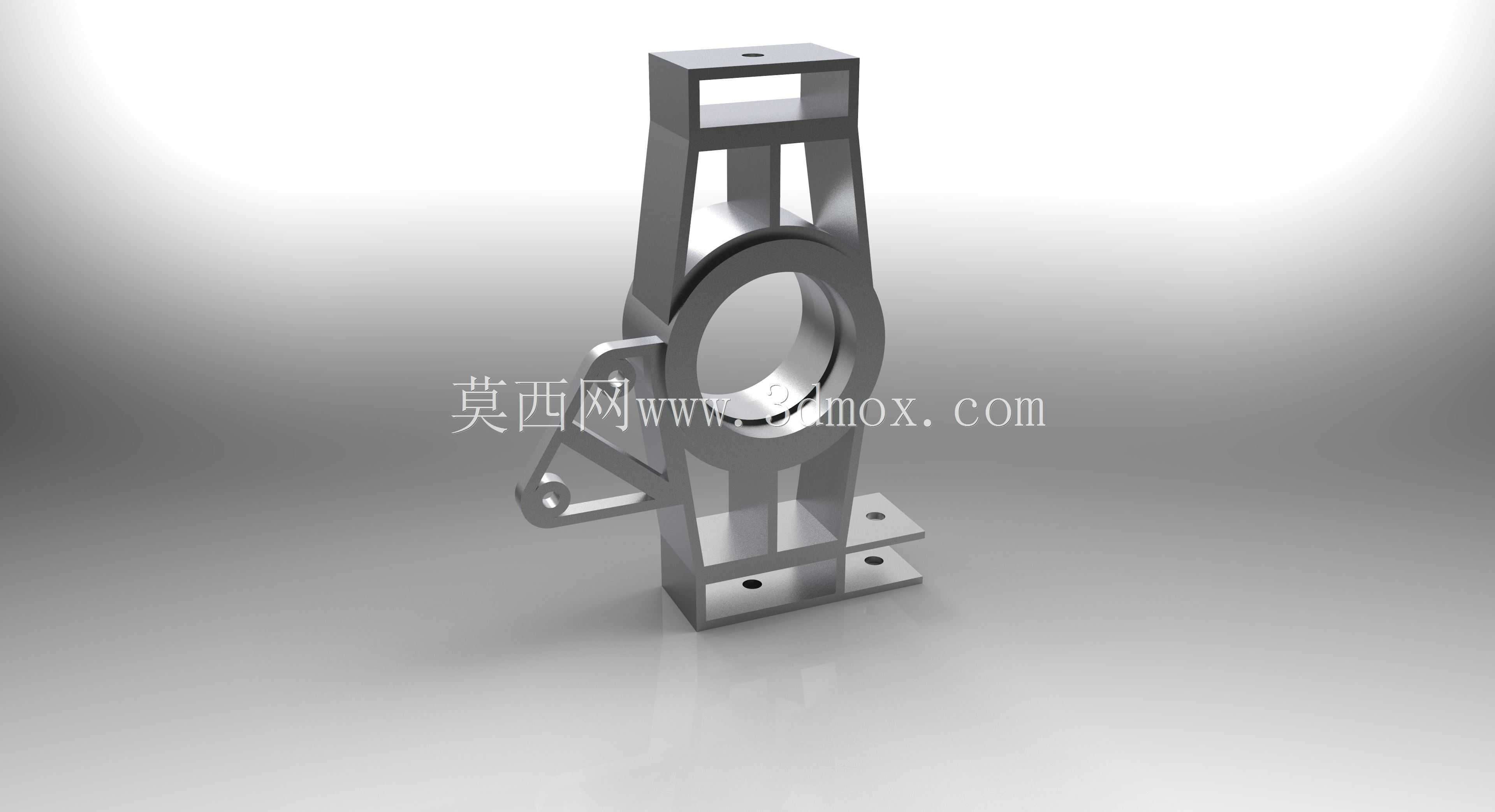

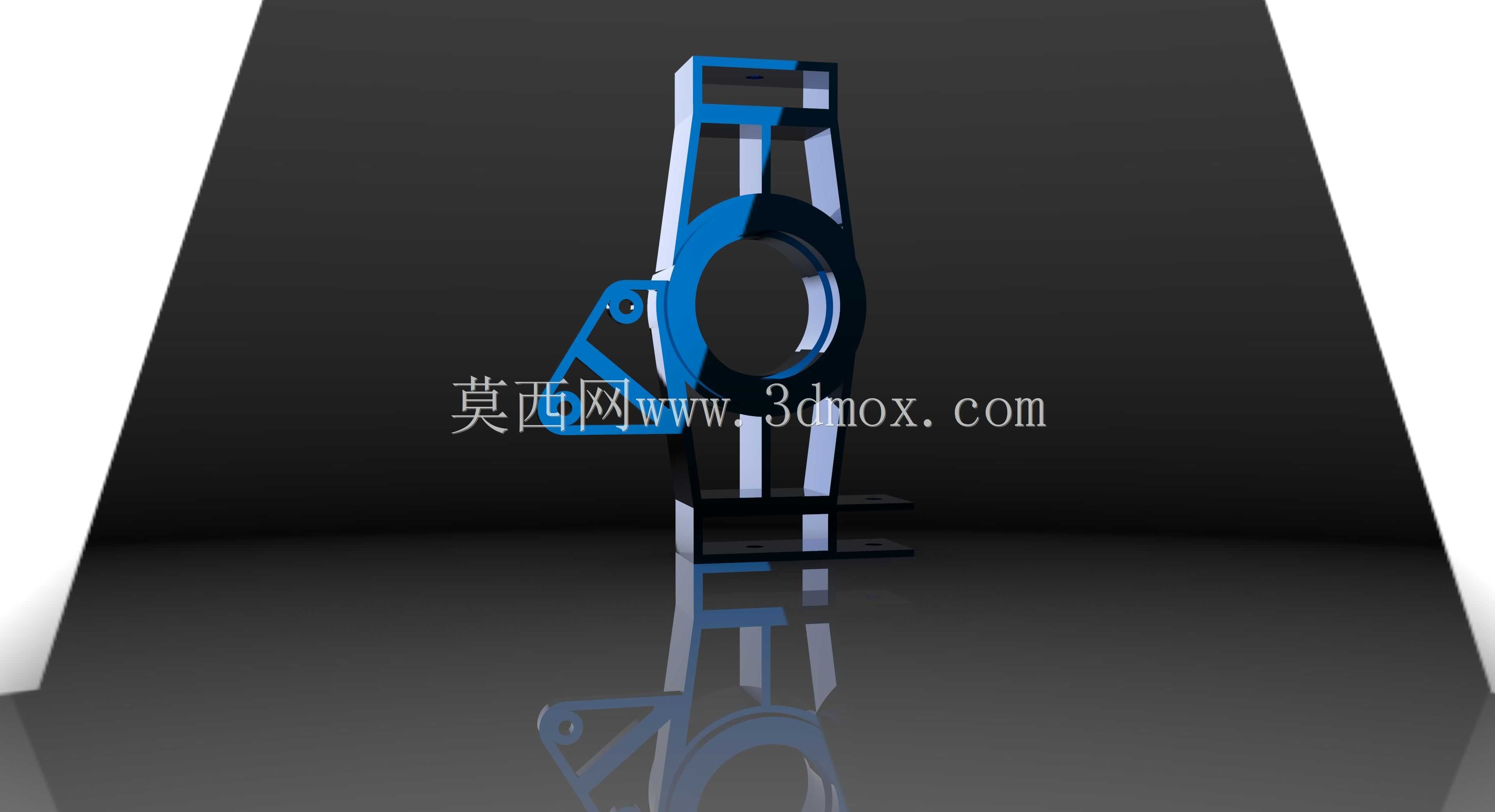

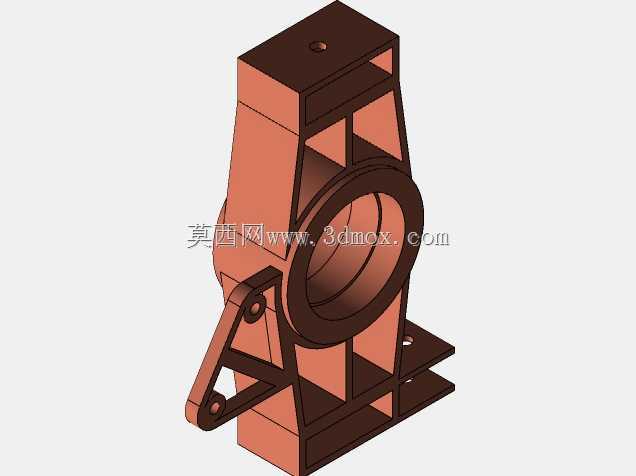

  在大学生方程式赛车的底盘开发环节,轮端立柱作为连接悬架导向机构、轮毂轴承单元与制动系统的核心承载构件,其结构刚度、重量控制与安装精度直接决定整车的操控响应极限与行驶可靠性。这款超直立式立柱的结构设计,完全围绕方程式赛车的轮端布置需求展开,区别于民用车辆的转向节结构,它采用了高立臂的拓扑构型,将上横臂的安装点位置大幅抬升,能够在轮辋内部有限的空间内,优化悬架硬点的布置角度,让主销内倾、后倾的参数调校获得更充裕的调整空间,同时避免轮辋、制动卡钳在大行程跳动、大转角转向时发生运动干涉。从结构功能来看,立柱中部的大尺寸环形安装面是轮毂轴承的装配基准,环形端面的平面度、内孔的同轴度公差需要控制在IT7级以内,

  才能保证轮毂转动时的跳动量满足高速行驶的要求,减少轮胎的偏磨与制动抖动。环形结构下方延伸出的带安装孔的底板,是制动卡钳的固定位置,两个安装孔的孔位精度直接决定制动盘与卡钳的对中度,若偏差超过0.1mm,就会出现制动拖滞、刹车片偏磨的问题。立臂上部的框型结构是上横臂的两个安装点位置,采用镂空的框型设计而非实心结构,是在保证安装点局部刚度的前提下,尽可能去除非承载区域的材料,实现零件的轻量化,毕竟方程式赛车的簧下质量每降低1kg,带来的操控提升效果相当于簧上质量降低5-8kg。立臂侧面伸出的小型带孔凸台,是转向拉杆的连接点,这个点的位置设计经过运动学仿真校核,能够保证转向过程中内外轮的转角关系符合阿克曼几何特性,减少轮胎的侧滑损耗。

  在安装边界的设计上,这款立柱的整体高度适配13英寸赛事专用轮辋的内部空间,底部安装面的孔距匹配常见的浮动式四活塞赛车卡钳规格,上部横臂安装点的球头销孔直径适配赛事通用的10mm杆端关节轴承,不需要额外加工转接件就可以直接与悬架横臂装配。设计过程中,首先根据悬架硬点坐标确定各个安装点的空间位置,再以各个安装点为载荷施加位置,通过有限元分析模拟制动、转向、垂向冲击三种极限工况下的应力分布,对应力集中的区域做圆角过渡与局部加厚,对应力水平极低的区域做镂空挖槽处理,最终让整个零件在满足3倍冲击载荷安全系数的前提下,重量控制在1.2kg以内,比传统的直立式立柱减重约18%。实际装车应用时,这款立柱的直立式构型能够让悬架的力传递路径更直接,

  路面的冲击载荷可以通过立臂直接传递到上下横臂,减少结构的形变滞后,车手在转向时能够获得更清晰的路感反馈,在高速过弯时,立柱的高刚性特征能够避免轮端出现形变导致的前束角、外倾角变化,保证轮胎始终保持最佳的接地面积。另外,这种直立式结构的拆装维护也更便捷,拆卸制动卡钳与轮毂后,不需要完全拆解悬架横臂就可以将立柱从轮端取出,能够大幅缩短赛事过程中的维修更换时间。在细节处理上,所有的安装孔位都设计了凸台结构,避免螺栓锁紧时的压紧力直接作用在薄壁结构上导致零件变形,所有的棱边都做了R2以上的圆角处理,减少应力集中的同时,也避免加工与装配过程中出现锐边划伤的问题。
