FSAE方程式赛车SAE标准轮毂结构设计

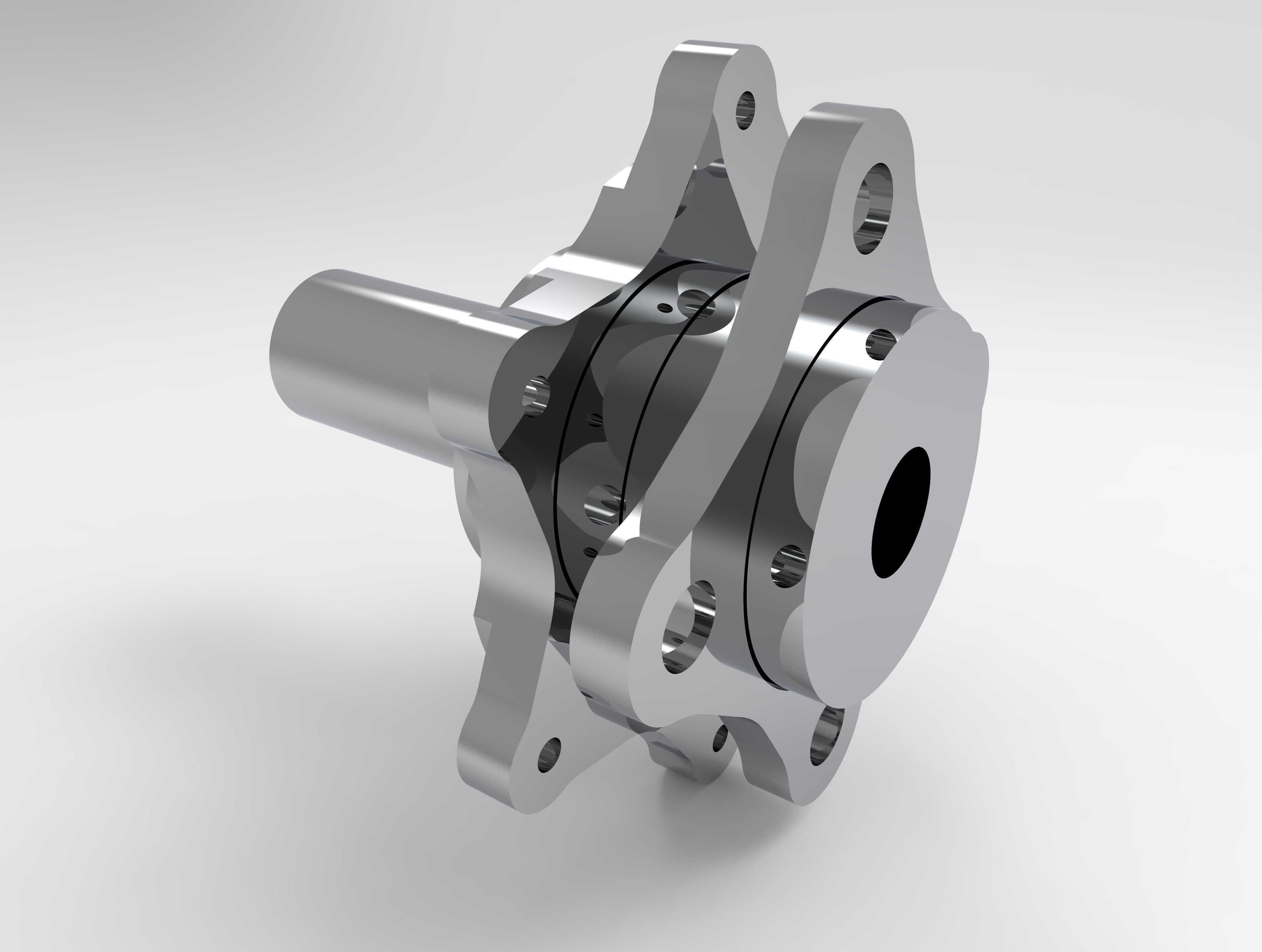

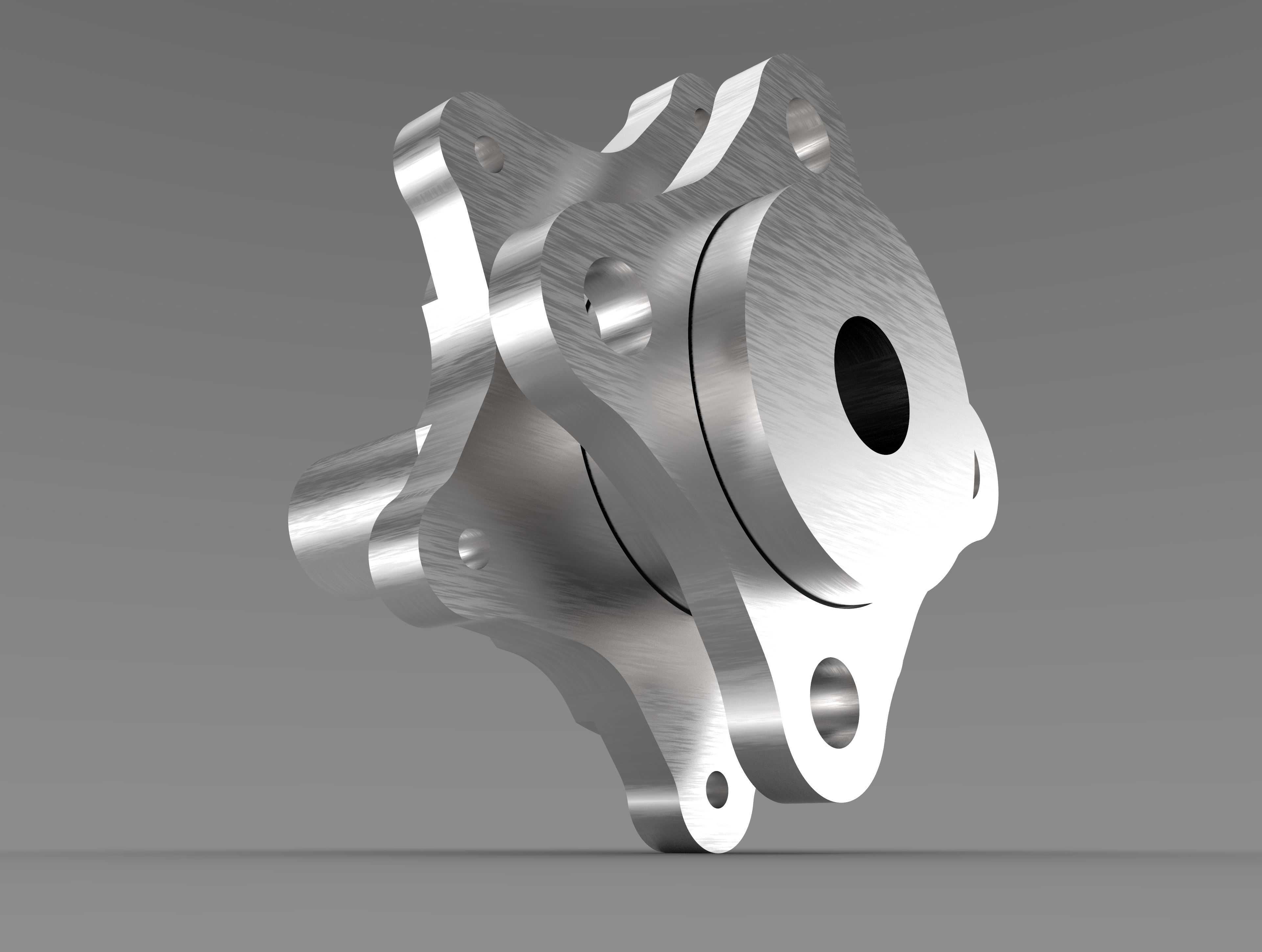

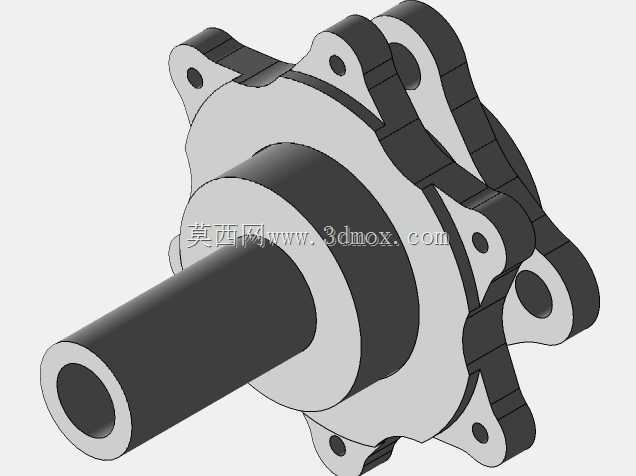

　　在大学生方程式赛车的底盘行走系统开发中，轮端轮毂部件是连接轮边轴承、制动盘、轮辋与悬架立柱的核心受力构件，其结构合理性直接决定整车的轮端刚度、传动效率与动态响应表现。这款适配SAE赛事规则的标准轮毂，在设计阶段首先围绕赛事工况下的载荷边界展开校核：赛车在高速过弯时轮端会承受超过1.5g的侧向载荷，紧急制动工况下纵向载荷峰值可达2g，同时急加速工况下还要传递驱动轴输出的峰值扭矩，因此整体结构采用一体化轴盘融合设计，将轮毂主轴与安装法兰做一体式加工成型，避免分体式装配带来的连接间隙与应力集中问题。从安装边界来看，主轴段的轴径尺寸匹配常用的双列角接触球轴承内圈配合公差，轴肩位置预留了轴承轴向定位的台阶面，

　　装配时可通过轴端锁紧螺母实现轴承预紧力的精准控制，避免轮端在高速转动时出现窜动。法兰端的安装孔位采用等节距分布设计，孔位间距同时适配赛事常用的两片式锻造轮辋安装标准，以及浮动式制动盘的连接接口，无需额外加装转接法兰即可完成轮辋与制动系统的装配，有效减少轮端的非簧载质量。在结构优化层面，设计时针对法兰与主轴连接的过渡区域做了大圆弧过渡处理，避免直角结构带来的应力集中问题，同时在法兰非安装面做了局部挖槽减重，在保证结构强度满足载荷要求的前提下，尽可能削减冗余材料，将轮端转动惯量控制在较低水平，提升车轮的动态响应速度。主轴的中心位置设计有通孔结构，一方面可用于布置轮速传感器的线束走线，另一方面也能进一步降低主轴自身重量，

　　同时通孔的内壁做了光滑过渡处理，避免线束穿过时被锐边划伤。从实际赛事应用场景来看，这类轮毂需要兼顾铺装赛道的高频冲击与连续弯道的持续侧向载荷，因此在结构设计时特意将法兰盘的厚度做了梯度变化：靠近轴承支撑的位置厚度更大，提升整体抗弯刚度，靠近轮辋安装的外缘位置适当减薄，在不影响安装强度的前提下控制整体重量。安装面的平面度公差控制在0.02mm以内，保证轮辋安装后与主轴的同轴度，避免高速行驶时出现车轮偏摆的问题。轴承配合面的表面粗糙度达到Ra1.6要求，保证轴承压装后的配合精度，同时在轴端预留了密封圈安装槽位，可适配标准的骨架油封，防止赛道上的泥水、沙尘进入轴承内部，延长轮端部件的维护周期。在连接螺栓的选型匹配上，

　　法兰上的安装孔直径适配赛事常用的12.9级高强度轮毂螺栓，孔位周边做了局部加厚处理，避免螺栓拧紧时出现局部压溃变形，同时孔位的位置度公差严格控制在0.05mm以内，保证轮辋安装后的动平衡精度，减少高速行驶时的轮端振动。不同于民用车辆的轮毂设计，FSAE赛事用轮毂不需要考虑长期使用的耐久冗余，而是在满足赛事全工况载荷要求的前提下极致追求轻量化，因此这款轮毂在设计时通过拓扑优化确定材料分布，将受力较小的区域尽可能去除材料，最终的结构在法兰辐板位置形成了自然的加强筋结构，既保证了各个安装点之间的力传递路径连续，又避免了多余材料带来的重量负担。主轴的长度尺寸经过精准核算，装配后轴承的位置刚好对应悬架立柱的轴承安装位，轮辋安装面的偏距匹配整车的轮距设计要求，不需要额外加装垫片调整轮距，减少装配环节的误差来源。在实际装车测试中，这类一体化结构的轮毂相比传统分体式设计，轮端的侧向刚度提升约22%，在连续过弯时车轮的偏摆量明显降低，制动时的轮端抖动也得到有效控制，同时因为减少了转接部件，轮端的拆装维护效率也有所提升，在赛事的紧张维修环节中能够更快完成轮端部件的更换与调整。
