Nema17电机专用L型安装固定支架

　　在小型自动化设备、桌面级数控装置、3D打印传动单元以及各类轻载工业执行机构的搭建过程中，步进电机的安装定位精度直接决定了整套传动系统的运行稳定性，Nema17规格作为市面应用覆盖极广的小型步进电机标准，其安装固定结构的适配性一直是结构设计环节中需要重点考量的部分。这款L型安装支架正是针对Nema17电机的内外装需求设计，专门适配带主轴凹点的该规格电机，可同时满足电机在设备框架内侧、外侧两种不同安装位的固定需求，无需额外加工转接板即可完成装配，能大幅缩减设计阶段的零件选型与适配时间。

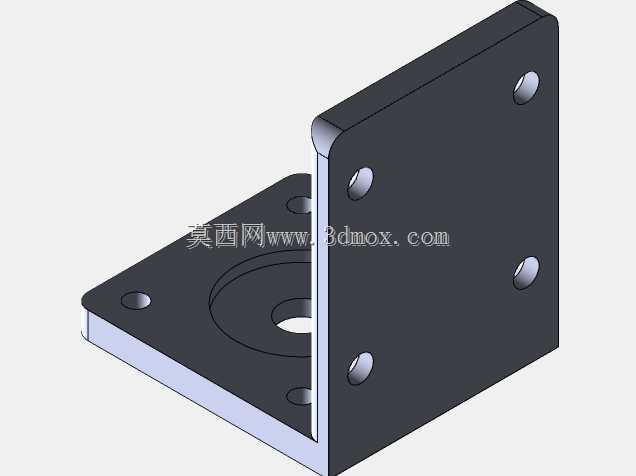

　　从结构设计逻辑来看，这款支架采用直角折弯的L型构型，两个互相垂直的安装面分别承担不同的连接功能：垂直立面用于与电机本体的安装法兰对接，面上预留的四个安装孔位完全匹配Nema17电机的标准安装孔距，孔位做了沉台处理，装配时螺丝头部可完全埋入板件内部，不会出现突出螺帽干涉电机本体或者周边传动部件的问题；水平底面则用于与设备的安装基座、型材框架或者安装平台连接，底面同样预留了对应规格的固定孔位，同时中心位置开设了避让通孔，可完全避开电机主轴的伸出区域，既不会干涉主轴的转动，也能为联轴器、同步轮等主轴外接传动件预留足够的装配空间，哪怕是需要在主轴端加装编码器、制动组件的特殊使用场景，这个中心避让孔也能提供足够的操作与安装余量。

　　在实际应用场景中，这类L型支架的使用边界非常清晰，首先是轻载传动场景下的电机侧装需求，比如小型皮带输送线的驱动端，当电机需要布置在输送线侧板外侧时，直接将支架的水平底面固定在输送线的型材横梁上，电机固定在垂直立面即可，不需要在输送线侧板上开大尺寸的电机避让孔，能有效保留侧板的结构强度，同时电机的拆装维护也更加方便，不需要拆解输送线的周边护板就能完成电机的更换调试。其次是桌面级数控设备的Z轴传动单元安装，很多小型雕刻机、桌面铣床的Z轴滑台需要将步进电机布置在滑台的侧端，采用这款L型支架可以直接将电机固定在滑台的立板侧面，支架的折弯直角本身具备足够的结构刚度，能抵消电机运行时产生的径向振动，避免电机安装位出现偏移导致的传动卡顿、丢步问题。

　　设计过程中针对安装边界的考量也十分贴合工程实际，两个安装面的板厚经过刚度校核，在电机额定扭矩输出的工况下不会出现板面变形，折弯处做了圆角过渡处理，既避免了直角锐边的加工应力集中问题，也能消除安装过程中割手的安全隐患，所有孔位的位置度公差控制在合理范围内，装配时不需要额外修配孔位就能顺利完成电机与基座的对接，不会出现孔位错位导致的螺丝强行锁入、螺纹滑牙的问题。支架的整体外形尺寸紧凑，不会占用过多的设备内部安装空间，对于安装空间局促的小型设备而言，这种集成式的L型支架比分体式的转接块加支撑柱的安装方式要节省至少三分之一的安装空间，同时零件数量更少，装配工序更简单，能有效降低整套设备的装配工时成本。

　　针对需要将电机安装在设备内部封闭腔体内的场景，这款支架的结构也能很好适配，垂直立面的安装孔位深度经过精确计算，锁入电机法兰的螺丝长度不会穿透立面接触到电机内部的绕组或者转子部件，水平底面的固定孔采用通孔设计，可以从上方或者下方两个方向锁入固定螺丝，适配不同方向的装配操作空间，哪怕是腔体内部操作空间狭小，只能从单侧伸入工具的场景，也能顺利完成支架的固定作业。另外支架的表面做了均匀的氧化处理，在常规车间环境下具备不错的防锈能力，不需要额外做表面涂装就能直接使用，长期使用也不会因为锈蚀导致孔位堵塞或者拆装困难。

　　在传动适配性方面，这款支架的中心避让孔尺寸留足了余量，除了适配常规的Nema17电机主轴之外，哪怕是电机主轴端加装了不同规格的联轴器、同步带轮甚至小型减速箱的输入轴，都不会和支架本体产生运动干涉，垂直立面和水平底面的垂直度经过严格管控，电机安装完成之后主轴的轴线和水平安装面的平行度可以满足大多数轻载传动的精度要求，不需要额外做调校就能保证传动件的对中精度，能有效延长联轴器、轴承等传动部件的使用寿命，减少因为安装不对中导致的传动噪音、部件异常磨损问题。
