20mm内半径齐平修剪木工辅具结构

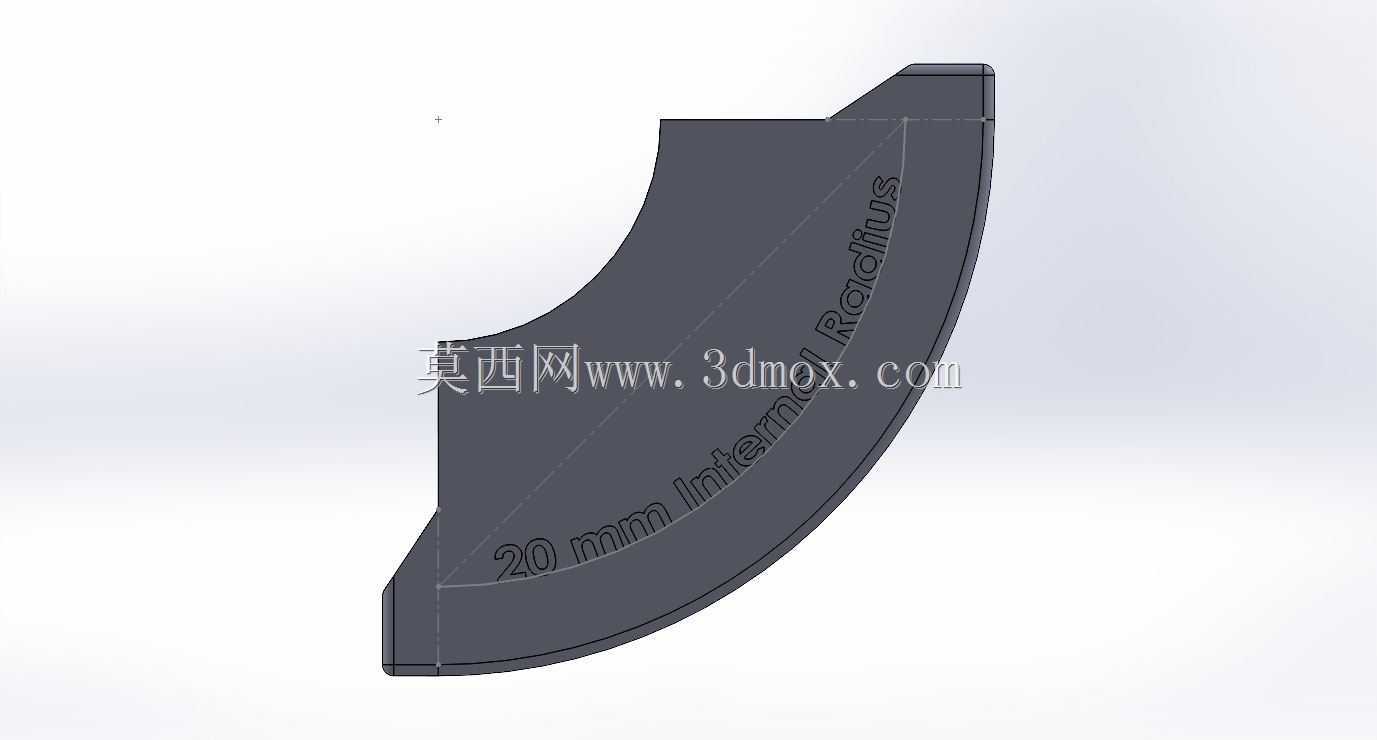

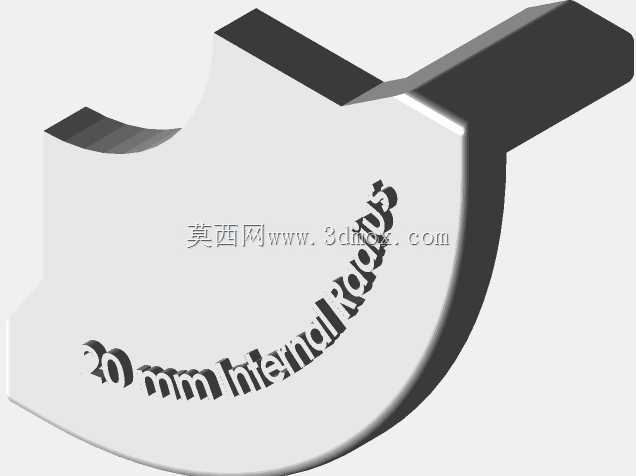

　　在木工现场修边作业、板式家具内圆弧倒角加工、DIY木作构件圆角处理的场景里，这类内半径齐平修剪辅具是手持修边设备配套的核心定位工装，主要配合带轴承导向的修边刀头使用，解决内凹圆弧面修边时定位不准、修边尺寸偏差、圆弧面不规整的常见问题。日常作业中，木工师傅处理柜体内部内凹圆角、木构件衔接处的内圆弧过渡、装饰线条内弧修型时，常遇到手持修边机进给时轨迹偏移，导致修出的圆弧半径不一致、边缘啃料、过渡面凹凸不平的问题，这款辅具的核心作用就是给修边机提供稳定的定位基准，让刀头始终沿着预设的20mm内半径轨迹进给，保证加工出的内圆弧面尺寸统一、曲面顺滑。从结构设计来看，这款辅具采用扇形定位基准结构，

　　弧形基准边的曲率严格匹配20mm内半径的加工需求，基准边的表面做了顺滑处理，进给时不会刮伤已加工的木材表面，避免留下划痕影响后续打磨工序。辅具的安装端采用平直定位面，能够紧密贴合修边机的底座平面，安装时不需要额外做适配调整，只要将辅具固定在修边机底座对应位置，让刀头的切削刃口刚好与弧形基准边的轨迹对齐，就能保证加工出的内圆弧半径精准控制在20mm。设计过程中，首先要确定修边刀头的伸出长度与辅具基准面的位置关系，保证刀头切削时的轨迹圆心与辅具弧形边的圆心完全重合，避免出现加工半径偏差；其次要考虑辅具的厚度，不能过厚导致与工件表面干涉，也不能过薄导致进给时刚性不足出现形变，影响加工精度；另外辅具的边角都做了倒钝处理，

　　避免作业时划伤操作人员，也不会在进给过程中勾住木材纤维造成木料撕裂。从安装边界来看，这款辅具适配常规手持修边机的底座安装孔位，安装后整体突出底座的高度不超过修边刀头的有效切削长度，加工深度可通过修边机本身的深度调节结构控制，不需要额外调整辅具位置；弧形基准边的最外侧到安装定位面的距离经过精准核算，加工时辅具的基准边始终贴紧工件的待加工内弧面，进给过程中不需要额外测量尺寸，只要沿着基准面平稳推进修边机，就能一次性完成20mm内半径的齐平修剪作业。实际使用时，这款辅具不仅能用于实木构件的内圆弧修边，也能用于密度板、颗粒板等板式材料的内圆角加工，加工出的圆弧面不需要额外做大量打磨，就能达到组装要求的顺滑度，能大幅减少修边后的打磨工作量，

　　提升木工作业的加工效率。相比传统靠模加工的方式，这款辅具不需要提前制作对应半径的模板，直接安装在修边机上就能使用，对于小批量、多批次的内圆弧修边作业来说，适配性更强，也减少了模板制作的材料与时间成本。结构上没有多余的复杂部件，整体为一体式结构，长期使用不会出现连接松动的问题，日常维护只需要清理基准面附着的木屑即可，不需要特殊保养。在进给作业时，辅具的弧形基准面与木材表面的接触面积适中，既能够保证定位稳定，也不会因为接触面积过大导致进给阻力过大，操作人员手持推进时的力度容易控制，不会出现进给卡顿导致的刀头啃料问题。针对内圆弧加工时容易出现的过切问题，辅具的基准边在刀头对应位置做了避让设计，保证刀头切削到终点位置时，基准边能够刚好限位，不会出现过切导致工件报废的情况。
