木工用20mm半径齐平修边靠模构件

　　在木工现场加工与小型木作批量生产环节，修边作业是决定板材拼接精度、封边贴合度、构件外观一致性的核心工序，传统手持修边作业完全依赖操作工的手部稳定性与经验积累，遇到弧形边、异形过渡边的齐平加工时，极易出现修边过量、边缘啃料、圆弧半径偏差超差的问题，尤其是20mm半径的外圆弧齐平修边，常规靠尺无法适配曲面轨迹，很容易出现修边后圆弧不顺滑、与预设尺寸偏差过大的情况，直接影响后续木构件的装配与外观效果。这款齐平修边构件正是针对这类加工痛点设计的专用靠模配件，可搭配手持修边机（即木工场景俗称的路由器）完成对应半径的外圆弧齐平修边作业，作业时将构件贴合在预先粗加工出的基准弧面上，修边机的轴承导轮沿构件的弧形基准面滑动，

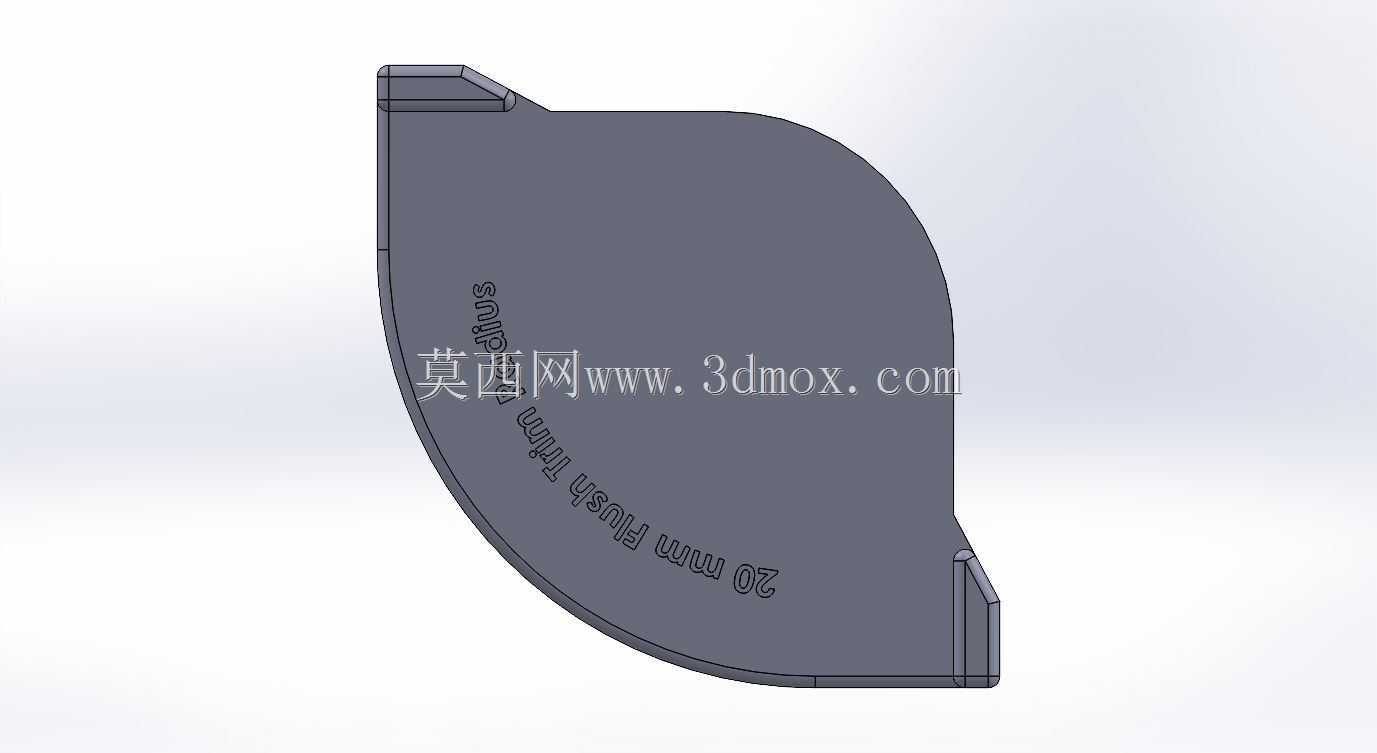

　　即可保证修边刀的切削轨迹始终保持20mm的恒定半径，无需操作工反复比对尺寸、调整走刀角度，就能一次性完成圆弧面的齐平修剪，大幅降低异形边修边的操作门槛，即使是经验不足的操作工也能加工出顺滑一致的圆弧边缘。从设计逻辑来看，这款构件没有多余的冗余结构，整体采用对称式的弧形主体结构，弧形工作面的曲率完全按照20mm半径的加工需求做精准拟合，工作面的表面粗糙度控制在适合导轮滑动的区间，既不会因为表面过于粗糙增大导轮滑动的阻力，导致走刀卡顿出现刀痕，也不会因为表面过于光滑导致靠模移位，影响加工精度。构件两端设置的定位凸台是设计中的关键细节，凸台的厚度与修边作业时的板材抵靠边界完全匹配，作业时凸台可以卡在板材的侧边基准面上，避免靠模在走刀过程中出现垂直于加工面的位移，保证修边深度的一致性，不会出现局部修边过深或者修边不到位的问题。从安装与适配边界来看，这款构件不需要额外的固定夹具，作业时只需要将构件的基准面与待加工板材的粗加工弧面完全贴合，手持施加稳定的压力即可完成定位，适配市面上绝大多数带轴承导轮的手持修边机，不需要对修边机做任何改装，只要搭配对应长度的齐平修边刀，就可以完成不同厚度板材的20mm外圆弧齐平修边作业。构件的整体尺寸经过反复优化，既保证了弧形基准面有足够的长度来引导走刀，避免短距离靠模导致的圆弧轨迹偏差，又控制了整体的体积与重量，手持操作时不会有明显的负重感，长时间作业也不容易出现手部疲劳。在实际加工场景中，

　　这款构件可以覆盖多类木作加工需求：比如定制家具中的弧形封边条修边，传统作业中封边条粘贴后需要手工修出圆弧过渡，很容易修坏封边条或者板面，使用这款靠模可以一次性修出顺滑的20mm圆弧过渡边，封边边缘与板面的衔接自然，没有明显的台阶或者刀痕；又比如实木构件的外圆弧倒角修边，尤其是小型实木摆件、家具弧形部件的边缘齐平，靠模的恒定轨迹可以保证整个圆弧段的半径一致，不会出现手工修边常见的圆弧忽大忽小、边缘波浪形的缺陷；还有板式家具的异形开孔边缘修边，当开孔边缘需要做20mm半径的外圆弧过渡时，这款靠模可以沿着开孔的基准边滑动，快速完成边缘的齐平修剪，比手工打磨的效率提升数倍，且加工精度远高于手工操作。在结构耐用性设计上，

　　构件的整体厚度经过受力校核，修边作业时靠模承受的侧向压力来自修边机导轮的抵靠力，常规作业工况下不会出现变形，保证长期使用后弧形基准面的曲率不会发生变化，不会因为长期磨损导致加工半径出现偏差。构件的边角都做了钝化处理，没有尖锐的棱角，手持操作时不会划伤手部，作业过程中即使靠模与板面发生相对滑动，也不会刮伤已经加工好的板材表面。不同于通用型的修边靠尺，这款构件是专门针对20mm外圆弧齐平修边场景设计的专用配件，不需要做复杂的尺寸调整，拿取即可使用，不存在调整失误导致的加工报废问题，非常适合批量加工同规格圆弧构件的生产场景，也适合现场装修作业中快速完成弧形修边需求，不需要携带复杂的调整式靠模工具，减少现场工具的携带数量，提升作业效率。在实际建模过程中，这款构件的弧形工作面做了连续的曲率校验，整个弧段没有曲率突变点，保证导轮滑动时的轨迹顺滑，不会出现卡顿或者轨迹偏移；两端的定位凸台与弧形主体的衔接处做了过渡处理，避免应力集中导致凸台断裂，同时也保证凸台与板材侧边抵靠时没有间隙，定位更加精准。构件的非工作面做了轻量化的结构优化，在保证整体结构强度的前提下，尽可能减少不必要的材料堆积，降低构件的整体重量，让手持操作更加轻便。
