径向发动机活塞组件三维结构设计

　　在航空动力、小型通用动力装备领域，径向发动机凭借紧凑的星型布局、优异的风冷散热性能，始终占据着轻型飞机、老式航改动力、小型应急发电机组的细分应用场景，而活塞作为径向发动机里直接承接燃烧爆发力的核心往复构件，其结构设计合理性直接决定整机的压缩比稳定性、动力输出平顺性与大修周期。做这个活塞结构建模的时候，最先要锚定的是径向发动机的安装边界——区别于直列发动机活塞沿曲轴径向排布的特点，径向发动机的每个活塞轴线都指向曲轴中心，活塞销座的受力方向和直列机存在明显角度差，这就要求在建模初始阶段先确定活塞的总高度、裙部导向长度与缸套的配合间隙基准，避免后续装配时活塞在往复摆动过程中出现卡滞、偏磨的问题。从功能特性上看，

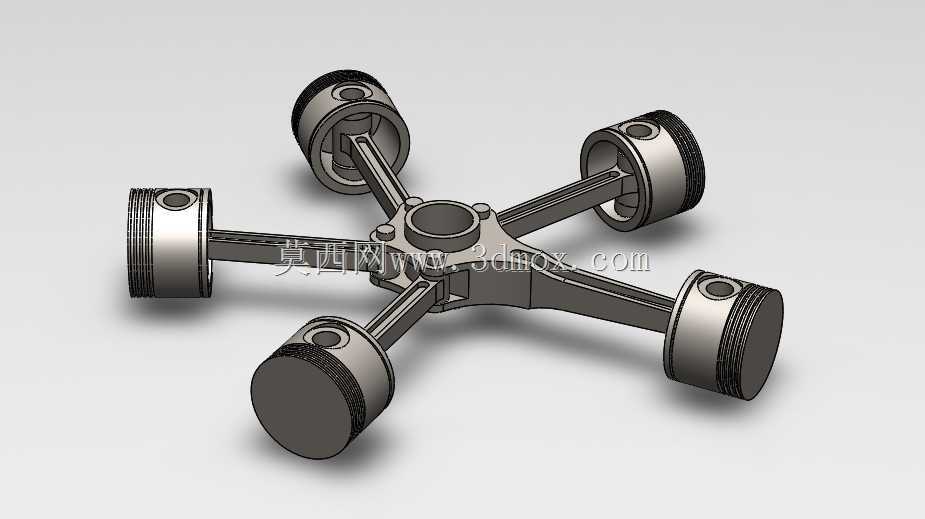

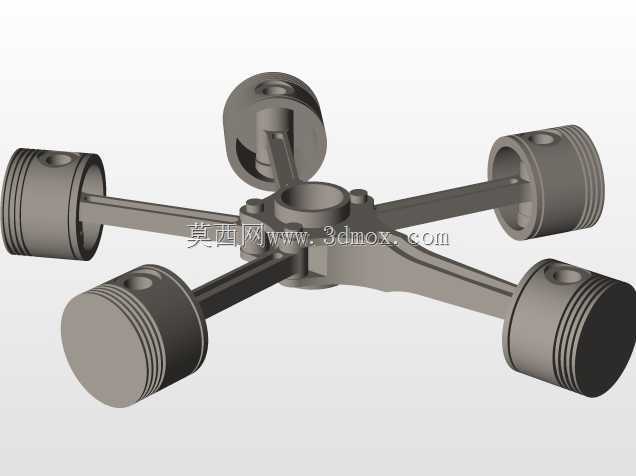

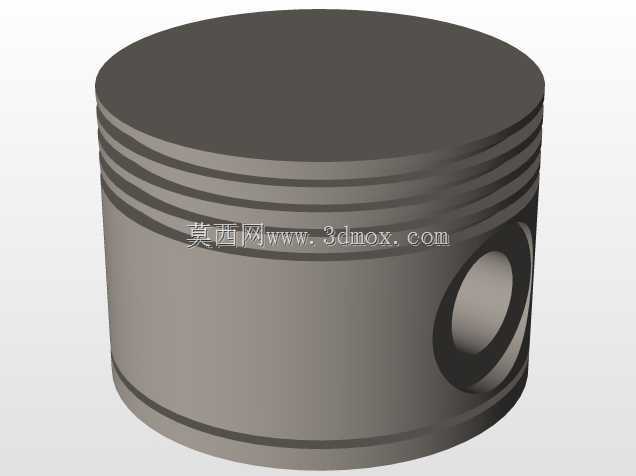

　　这个活塞头部设置了多道环槽结构，最靠近顶面的环槽用于安装气环，承担燃烧室高压燃气的密封作用，阻止燃烧做功过程中的高压气体窜入曲轴箱，后续几道环槽分别布置油环与辅助气环，油环的作用是在活塞下行过程中刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，建模时环槽的宽度、深度以及槽侧的倒角都要严格匹配标准活塞环的尺寸公差，同时要预留环的热膨胀间隙，防止发动机高负荷工况下活塞环受热膨胀卡滞在环槽内。活塞顶面采用平面结构设计，这是匹配径向发动机半球形燃烧室的选型结果，平面顶面的加工工艺性更好，同时能够在压缩行程终了时让燃烧室形成合理的挤流涡流，提升油气混合的均匀度，顶面的厚度经过受力校核，能够承受最高爆发压力下的冲击载荷，

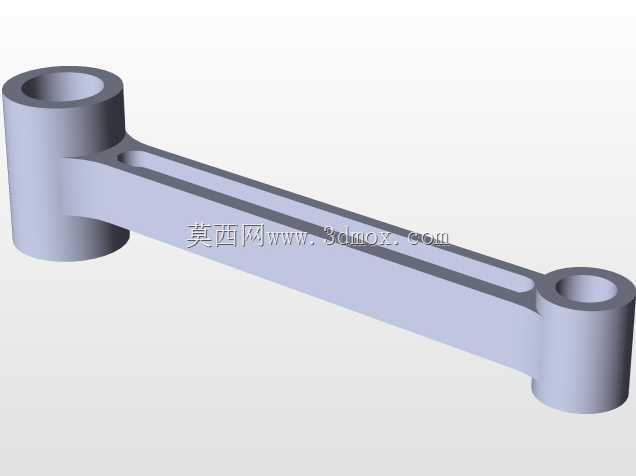

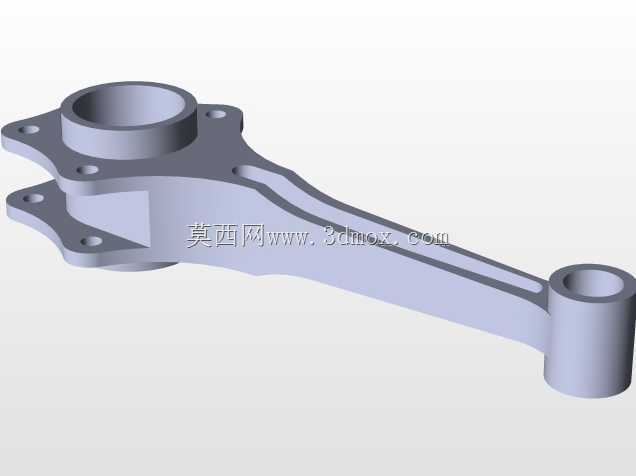

　　同时控制活塞整体的往复质量，降低曲轴连杆机构的惯性力负载。活塞裙部的型线设计是整个建模过程的重点，因为活塞工作时头部温度远高于裙部，热膨胀量存在梯度差，所以裙部在冷态下并非正圆形，而是设计成椭圆形，长轴垂直于活塞销座方向，这样在发动机达到工作温度后，裙部受热膨胀能够趋近正圆，保证和缸套的均匀贴合，同时裙部表面预留了合理的配合间隙，既保证往复运动的导向精度，又不会因为间隙过大造成敲缸异响。活塞销座位于活塞裙部的一侧，采用凸台加强结构连接活塞内壁与销座孔，因为径向发动机工作时活塞销承受的冲击力是周期性交变的，凸台的过渡圆角做了加大处理，避免应力集中造成销座开裂，销座孔的同轴度公差在建模时做了严格约束，保证活塞销装配后能够灵活转动，同时和连杆小头的配合间隙符合动力传递的要求。在实际应用场景中，这类活塞多用于小排量星型径向发动机，适配轻型运动飞机、航空模型动力、小型农用动力机组，这类设备的工作转速区间普遍在中低转速范围，对活塞的低速扭矩输出稳定性、风冷散热适应性要求较高，所以活塞整体采用轻量化设计，在保证结构强度的前提下尽可能削薄非受力区域的壁厚，降低往复运动的惯性力，提升发动机的响应速度。建模过程中还考虑了活塞的冷却需求，活塞内壁设置了合理的厚度梯度，头部较厚的区域能够快速将顶面吸收的燃烧热量通过活塞环传递到缸套散热片上，裙部较薄的区域减少热量向活塞销的传递，降低连杆小头轴承的工作温度，延长润滑脂的使用寿命。安装边界方面，

　　活塞的外径尺寸严格匹配对应缸径的气缸套，活塞总高度要保证在上止点时活塞顶面不超出缸体上平面，下止点时活塞裙部不脱出缸套下端面，活塞销的安装位置要匹配连杆小头的中心距，保证活塞的行程符合曲轴的曲柄半径设计，压缩比能够达到设计值。从结构设计思路上，整个活塞没有采用多余的异形结构，所有型面都服务于功能实现：头部环槽保证密封与控温，裙部型线保证导向与热态配合，销座加强结构保证动力传递可靠性，顶面形状匹配燃烧室涡流需求，每一处尺寸的设定都对应径向发动机实际工作中的工况痛点，比如针对径向发动机停机时活塞容易因为重力偏向缸套下侧造成冷启动磨损的问题，裙部的承压面做了微纹理处理的预留设计，能够在短时间内建立润滑油膜，降低冷启动阶段的磨损量。
