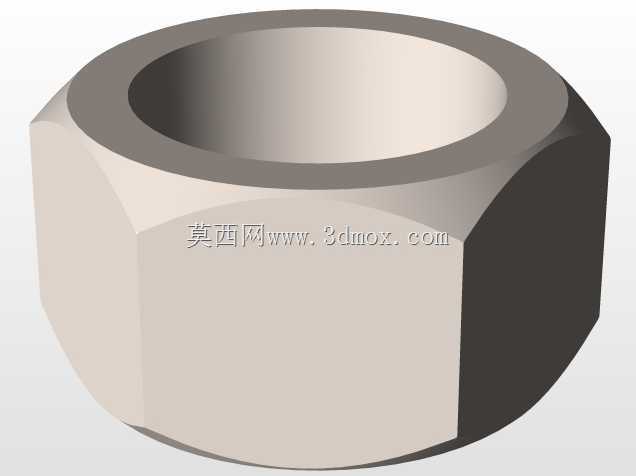

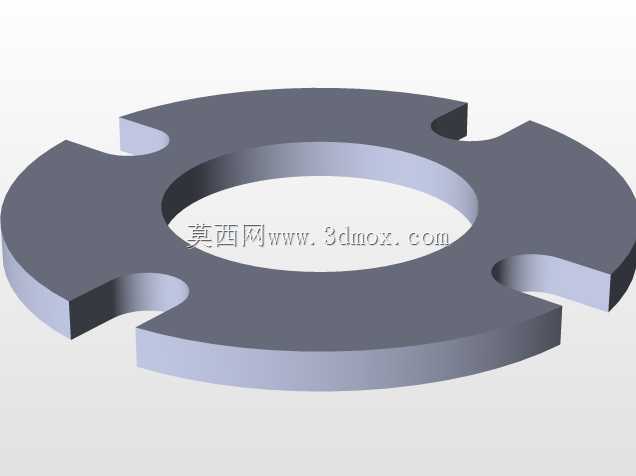

六角锁紧式夹具配套紧固连接构件

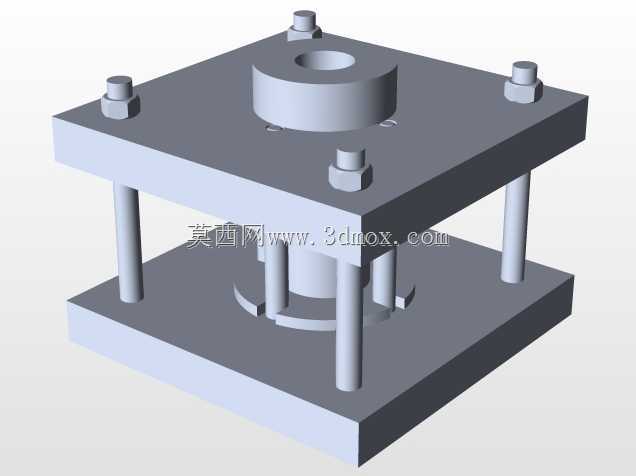

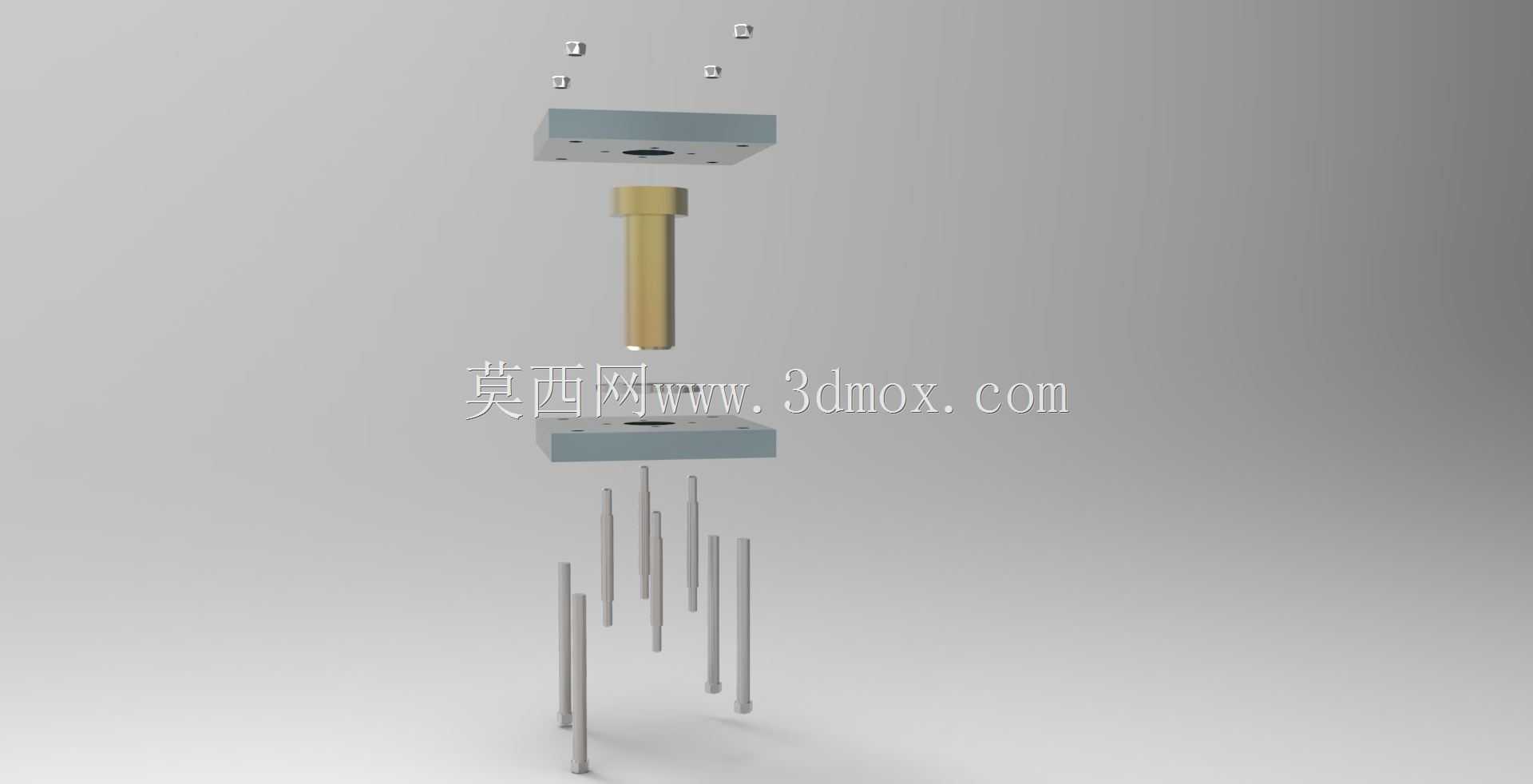

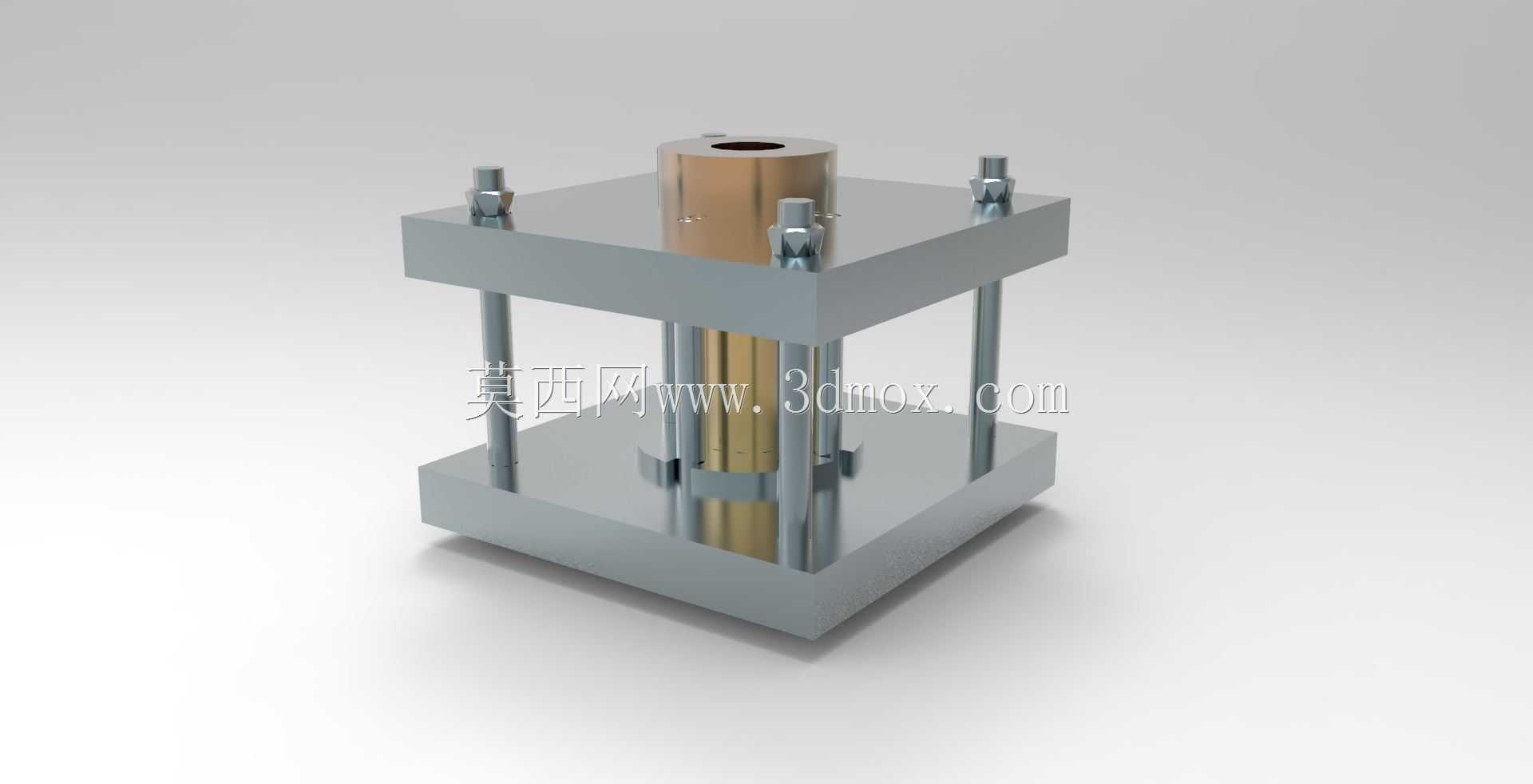

　　在工装夹具的装配体系里，这类六角外形的内孔构件是整套夹具实现工件定位锁紧的核心传力零件之一，日常在机加工装、焊接工装、装配检测工装的各类工位上都能见到它的应用场景。从实际使用场景来看，它主要承担夹具内部的锁紧力传递、定位面贴合以及行程限位的作用，当夹具执行夹紧动作时，外力通过配套的螺杆或者拉杆传入该构件的内孔区域，六角外形的六个平面可以和夹具座上预留的对应卡槽形成周向防转配合，避免锁紧过程中构件跟转导致的夹紧力不足、定位偏移问题。

　　从设计思路上看，这类构件没有采用全圆柱外形，而是选择外六角的结构，核心是兼顾了手动预紧和工具锁紧的双重需求，在夹具调试阶段，操作人员可以直接用手捏住六角平面完成初步的对位旋合，不需要额外借助扳手就能快速调整位置，当需要施加额定锁紧力矩的时候，普通的开口扳手、套筒扳手都能直接贴合六角面施力，不需要额外加工专用的扳口结构，大幅降低了夹具的维护和调试成本。内孔采用光滑圆柱面设计，是为了和配套的拉杆或者导柱形成间隙配合，配合公差一般控制在H7/g6的区间，既保证构件能沿着轴向顺畅滑动完成锁紧行程，又不会因为间隙过大导致锁紧时出现偏摆，影响夹具的定位精度。

　　从安装边界和尺寸适配的角度来说，这类构件的六角对边尺寸需要和夹具座上的防转槽宽度严格匹配，安装时要保证六角面和槽壁的贴合面积不低于单个面的70%，避免局部应力集中导致构件受力变形；内孔的轴向长度需要满足拉杆的行程需求，当夹具处于完全松开状态时，构件的内孔依然要和拉杆保持至少三分之一长度的配合，防止动作过程中出现卡滞或者脱落。构件的端面设计有平整的贴合面，和夹具内部的弹性元件、推力垫片直接接触，锁紧时的轴向力会通过这个端面均匀传递到整个夹具的受力框架上，不会出现局部压溃的问题。

　　在实际的设备运行过程中，这类构件需要承受反复的交变锁紧力，尤其是在批量零件加工的工装夹具上，每天可能要完成上百次的夹紧松开动作，所以外形上的棱角都做了微小的倒钝处理，既避免安装调试时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。和普通的标准六角螺母不同，这类夹具配套构件的内孔没有加工内螺纹，主要是作为传力的滑动衬套类部件使用，不需要和螺杆形成螺纹啮合，所以内孔的表面粗糙度要求更高，一般要达到Ra1.6以下，减少滑动过程中的磨损，延长整套夹具的维护周期。

　　很多一线的结构设计人员在做夹具方案的时候，容易忽略这类小构件的细节设计，要么直接用标准螺母替代，导致滑动过程中螺纹牙型和拉杆摩擦卡滞，要么把六角尺寸设计得过大，挤占夹具内部的安装空间，要么没有做端面的平整度处理，导致锁紧时力线偏斜，最终影响工件的装夹精度。实际上这类构件虽然结构看起来简单，但是它的尺寸精度、形位公差直接决定了整套夹具的锁紧可靠性，比如六角的对称度如果超差，安装到防转槽里就会出现卡滞，夹具动作时就会出现动作不畅甚至卡死的问题；内孔和外六角的同轴度如果超差，锁紧时就会出现偏载，长期使用会导致拉杆弯曲变形，直接影响整套夹具的使用寿命。

　　在不同的夹具应用场景里，这类构件的尺寸也会做对应的适配调整，比如用于小型精密零件装夹的夹具上，这类构件的外形尺寸会做得更小巧，六角对边尺寸一般控制在10mm到20mm之间，适配小规格的拉杆，保证夹具整体结构紧凑；而用于大型结构件焊接装夹的重型夹具上，这类构件的六角对边尺寸会做到40mm以上，内孔直径也会相应加大，能承受数吨的锁紧力而不变形。不管是哪种尺寸规格，核心的设计逻辑都是一致的，就是通过外六角的防转结构、光滑内孔的滑动配合、平整端面的传力设计，实现夹具锁紧过程中的力传递和动作导向，保证整套夹具装夹动作稳定、定位可靠，满足批量生产过程中反复装夹的使用需求。
