碳纤维加工三轴数控雕刻机结构设计

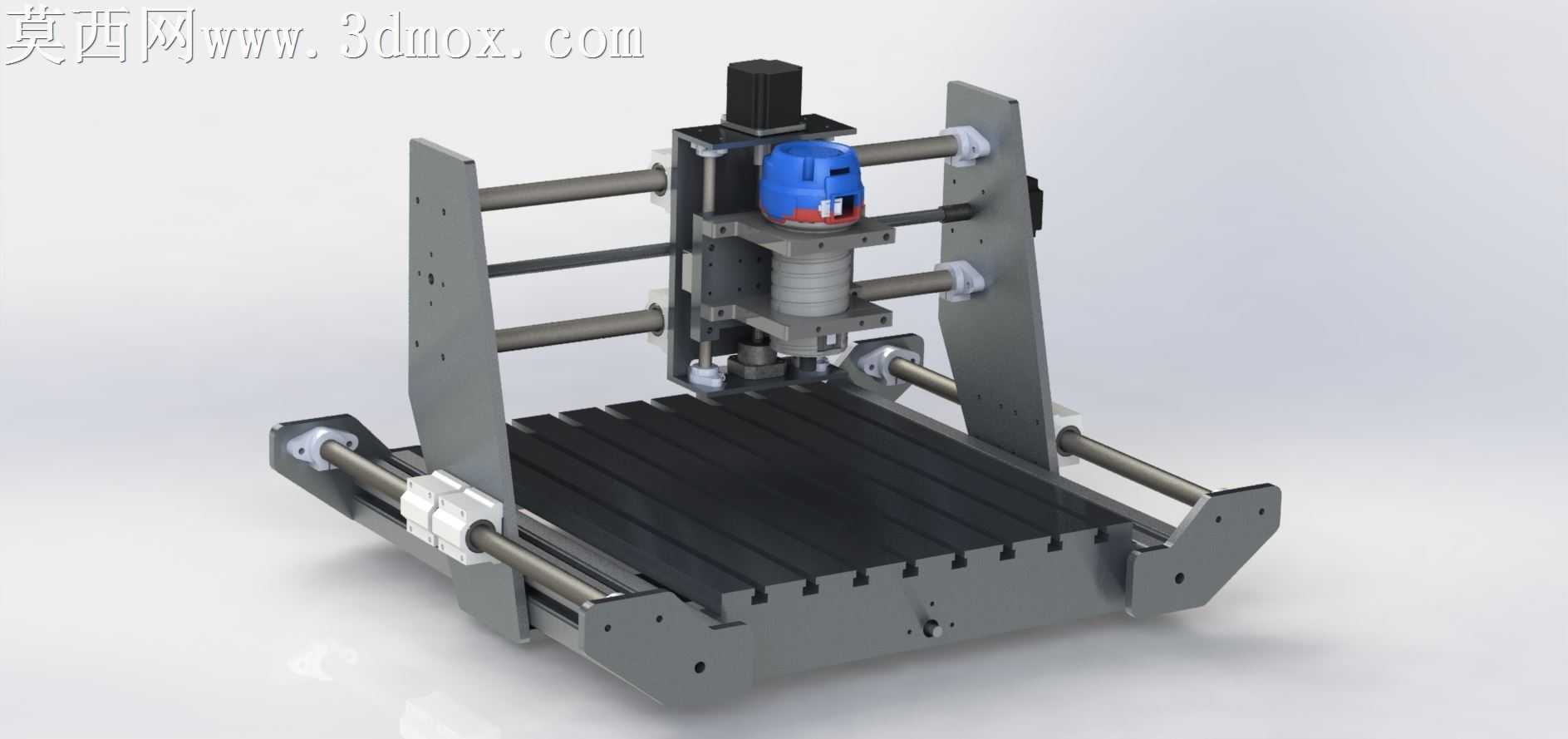

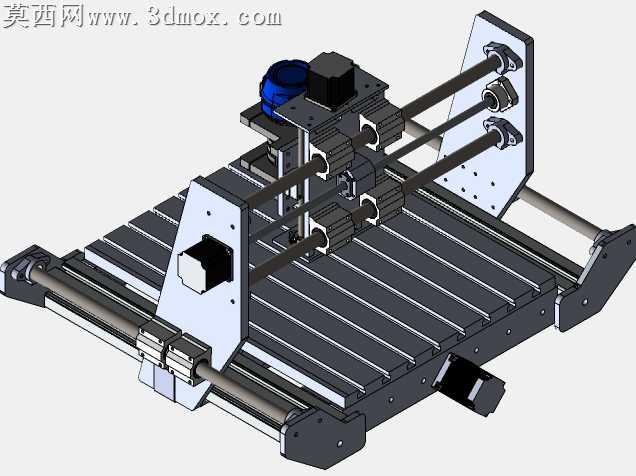

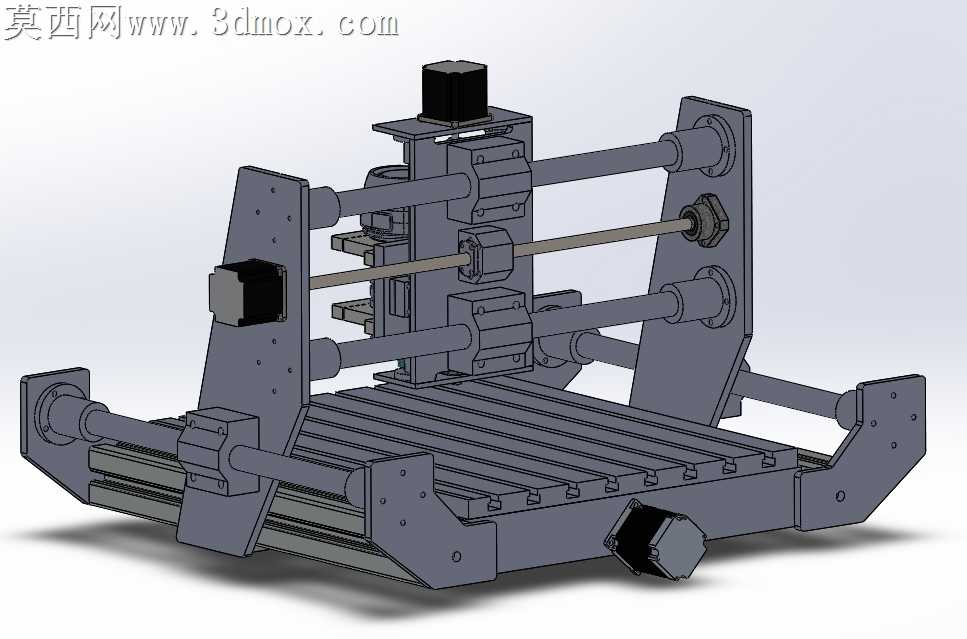

本作品为面向碳纤维板材加工场景设计的三轴数控雕刻机三维模型，整体建模过程严格遵循机械设计规范，在SolidWorks平台完成全参数化零件建模与虚拟装配，同步完成了装配干涉检查、运动行程仿真验证，配套渲染文件还原了设备真实的材质质感与装配效果。模型整体加工行程设定为500mm×500mm，床身主体采用标准工业铝型材搭建，依托铝型材模块化、高刚性、易组装的特性，兼顾结构稳定性与加工改制的灵活性，能够有效吸收雕刻作业过程中产生的振动，保障加工过程的运行平稳性。设备的龙门架部分采用扁钢材质加工成型，相比铝型材龙门具备更高的结构刚性，可降低高速走刀过程中的结构形变，提升大切削量作业下的加工精度。传动系统设计上，X、Y、Z三个运动轴均配置了滚珠丝杠传动机构，搭配适配nema23规格伺服电机的安装接口，可将伺服电机的旋转运动精准转化为直线进给运动，有效消除普通丝杠传动的背隙误差，尽可能逼近设备的理论加工精度，满足碳纤维板材铣削、雕刻、切割的高精度加工需求。模型完整还原了光轴导轨、直线轴承、丝杠螺母座、电机安装座、龙门固定支架、工作台型材槽、端部限位安装位等细节结构，每个零件的装配关系、配合公差都按照实际机加工装配要求进行设定，导轨与运动滑块的配合、丝杠与螺母的同轴度、龙门架与床身的垂直度都在虚拟装配中完成了校验。材质渲染环节，针对铝型材的阳极氧化磨砂质感、扁钢龙门的金属哑光质感、光轴的镀铬亮面质感、伺服电机的外壳塑料与金属端盖质感、黑色塑料拖链与紧固件的材质差异都做了区分设置，渲染效果能够直观呈现设备组装完成后的真实外观。设计思路上，该机型主打桌面级高精度碳纤维加工场景，在控制整体设备体积的前提下最大化有效加工行程，采用标准化的铝型材与通用传动配件，降低设备的制造成本与后期维护难度，三轴同动的传动配置可支持各类平面雕刻、轮廓切割、简易三维曲面加工需求，结构设计预留了主轴安装位、走线槽位、限位开关安装位，可直接根据模型输出加工图纸进行实物搭建，适配小型加工工坊、个人DIY加工、碳纤维样件试制等多种使用场景。
