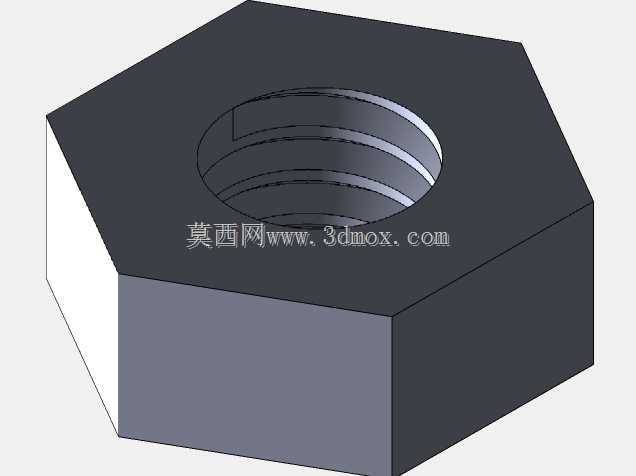

公制粗牙六角螺母M1.6至M3系列

　　这类小规格公制粗牙六角螺母，是紧凑装配场景里最常用的内螺纹连接件，日常在消费电子内部结构固定、小型仪器仪表模组装配、微型自动化设备的轻载连接工位、精密模具的小型附件锁紧环节都能见到它的身影，别看尺寸小，在小空间的螺纹副连接里承担着和大规格螺母完全一致的锁紧、定位、承载轴向拉力的作用。从设计逻辑上看，这类小螺母统一采用六角外形，是综合了拧紧操作的空间适配性、标准扳手的通用匹配性、批量冷镦加工的工艺可行性做的选型：六角结构每60度就有一个扳手贴合面，在狭小装配空间里不需要大角度转动扳手就能完成拧紧动作，对于内部空间局促的小型设备来说，这个外形设计能大幅降低装配时的操作空间要求，不需要预留大规格紧固件的扳手回转空间。

　　螺纹部分全部采用公制粗牙螺距设计，M1.6规格对应0.35mm螺距、M2规格对应0.4mm螺距、M2.5规格对应0.45mm螺距、M3规格对应0.5mm螺距，粗牙螺纹的选型逻辑是针对小规格紧固件的强度特性做的匹配：小直径螺杆如果采用细牙螺纹，螺纹牙深过浅会导致螺纹啮合时的抗剪切能力不足，容易出现滑牙失效，而粗牙螺纹的牙型高度更大，啮合时的接触面积更充足，在小规格连接场景下的抗滑牙能力、抗振动松脱能力反而比同规格细牙螺纹更稳定，同时粗牙螺纹的导入容错性更好，在自动化装配的快速拧入工序里，不容易出现螺纹对位偏差导致的 cross thread （错牙）问题，能提升小型产品流水线装配的良率。从安装边界来看，这类小螺母的对边尺寸、

　　厚度都严格遵循公制紧固件的标准公差范围，M1.6螺母对边尺寸控制在3.2mm左右、厚度1.3mm，M2螺母对边4mm、厚度1.6mm，M2.5螺母对边5mm、厚度2mm，M3螺母对边5.5mm、厚度2.4mm，设计安装孔位的时候，过孔直径要比对应螺纹大径大0.1-0.2mm，保证螺母和螺杆的同轴度偏差在允许范围内，不会出现装配卡滞；如果是采用沉孔安装的场景，沉孔直径要比对边尺寸大0.2-0.3mm，沉孔深度要比螺母厚度大0.1mm以上，保证螺母能完全沉入安装面不会凸起，避免和周边运动部件产生干涉。在实际功能特性上，这类粗牙小螺母不需要额外的防松结构就能满足大部分轻载、低振动场景的锁紧需求，如果是用在有持续振动的小型设备上，

　　配合弹簧垫圈或者点涂微量螺纹锁固胶就能达到可靠的防松效果，不需要定制特殊防松结构，采购和使用成本都很低。建模的时候要注意螺纹收尾的结构处理，不能把螺纹直接做到螺母的两个端面，要在螺纹两端留出不完整螺纹的退刀距离，还原实际冷镦加工后攻丝的工艺特征，避免建模出来的零件和实际加工出来的成品存在结构偏差，导致装配干涉；同时六角的棱边要做微小的倒角处理，符合实际生产中去毛刺的工艺要求，不会出现锐边割手、装配时刮伤周边零件漆面或线材绝缘层的问题。这类螺母的材质一般根据使用场景选，普通室内固定场景用碳钢镀锌就能满足防锈和强度要求，有耐腐蚀需求的场景可以选不锈钢材质，建模的时候不需要特意限定材质，只需要把结构尺寸、螺纹参数做准确，就能适配不同材质选型的工程出图、装配仿真需求。在做小型设备的结构设计时，这类小规格螺母的选型优先级很高，因为对应的螺丝、扳手都是标准件，供应链成熟，不需要开模定制，能大幅缩短产品的研发和量产周期，同时标准件的一致性好，批量装配时的扭矩控制也有成熟的工艺参数可以参考，M1.6规格推荐拧紧扭矩在0.05N·m左右，M2规格在0.1N·m左右，M2.5规格在0.2N·m左右，M3规格在0.4N·m左右，装配时按照这个扭矩范围锁紧，既不会因为扭矩过大导致螺纹滑牙、螺母开裂，也不会因为扭矩过小导致连接松动。
