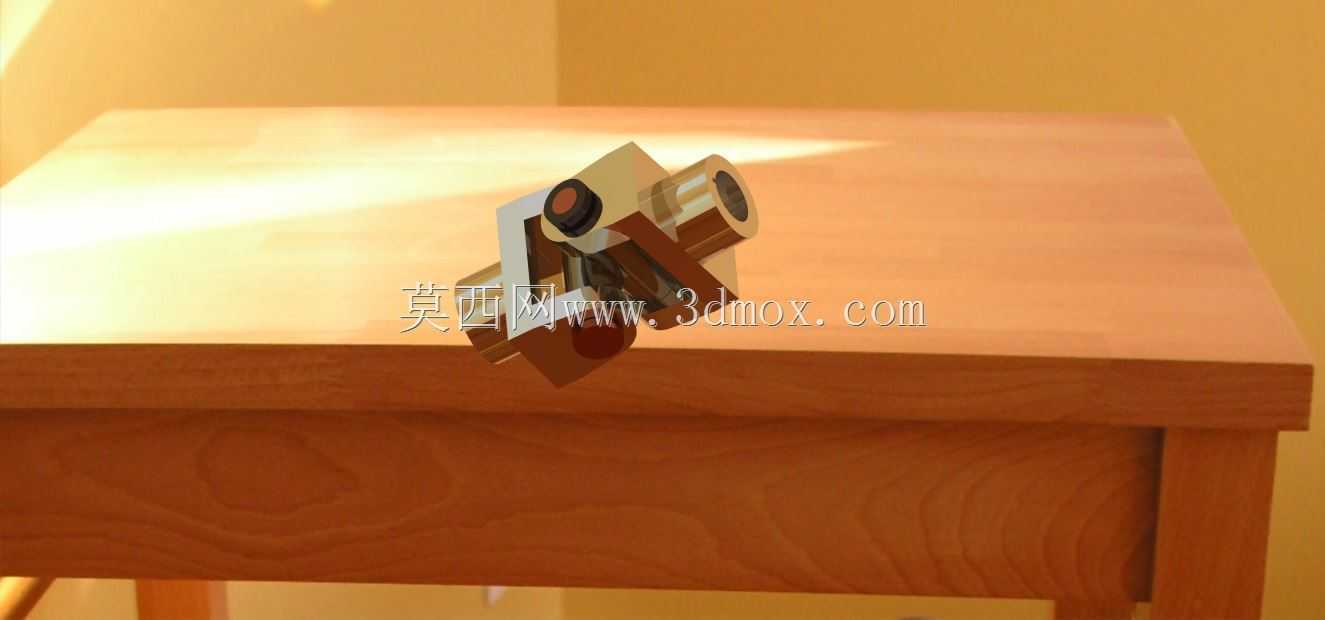

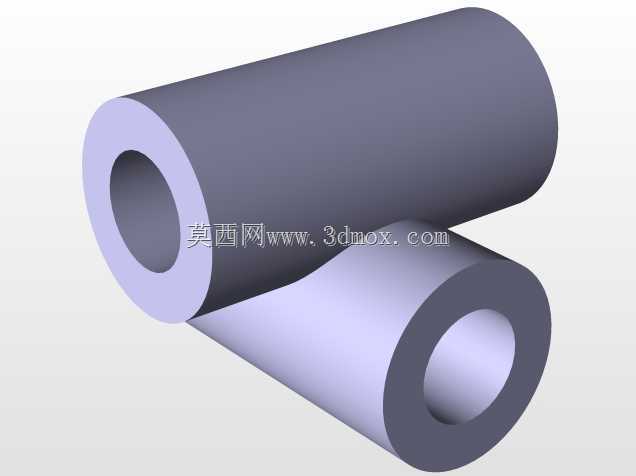

叉架式万向联轴器连接结构

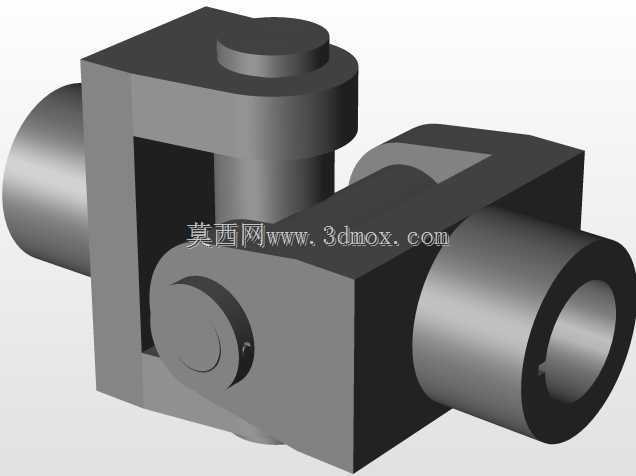

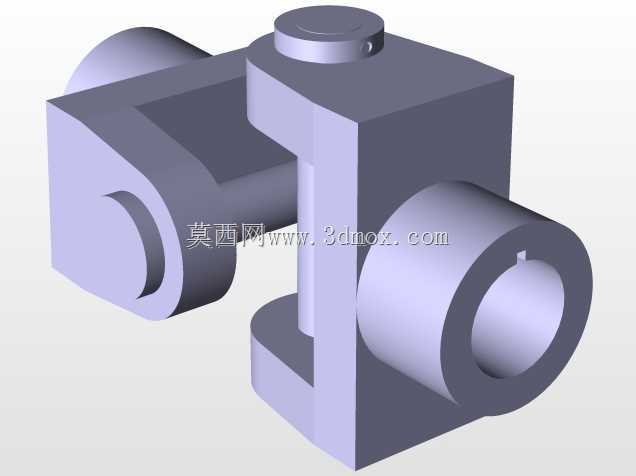

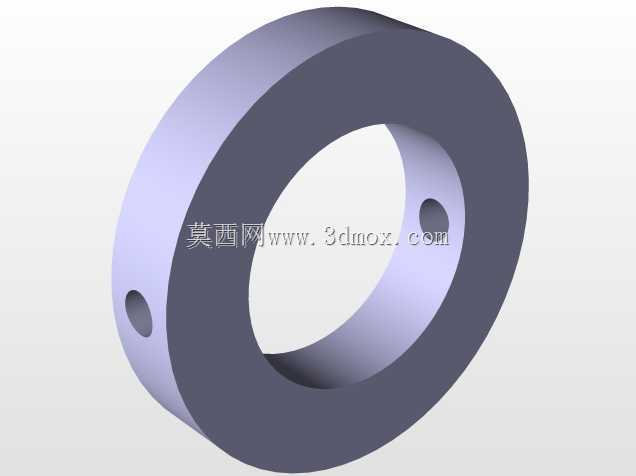

　　在跨轴系动力传递场景中，这类叉架式万向连接结构是解决两轴存在空间夹角时扭矩传输的核心部件，常见于农用机械的动力输出端、轻工输送线的变向传动组、小型机床的进给传动链路中，尤其适配两轴轴线无法保证严格同轴、工作中存在小幅角度偏移的安装工况，能在允许的偏角范围内持续稳定传递旋转扭矩，避免刚性连接因轴系不对中产生的附加弯矩损坏轴承或轴体。从结构功能来看，该部件属于单万向节的叉架支座部分，主体采用一体式叉形架与轴套结合的构型，叉臂端预留的同轴销孔用于安装十字铰接销，与配套的另一节叉架配合形成可空间摆动的铰接副，轴套部分为中空通孔结构，用于与待连接的主动或从动轴实现周向固定，可通过键连接、紧定螺钉顶紧或者过盈压装的方式完成与轴的装配，

　　保证扭矩传递过程中轴与连接座之间无相对滑转。设计过程中首先要确定的是轴套的内径尺寸，该尺寸直接匹配所连接轴的公称直径，需根据传递的额定扭矩核算轴套与轴的配合面压应力，避免长期交变载荷下出现配合面压溃失效；叉臂的间距需要与配套十字轴的轴向长度精准匹配，销孔的同轴度公差需控制在IT7级以内，否则铰接后会出现转动卡滞，额外增大传动阻力，加速铰接副的磨损。叉臂外侧与轴套衔接的位置做了圆弧过渡处理，这一细节并非单纯的工艺美化，而是为了降低应力集中系数——万向节工作过程中，叉臂根部会持续承受交变弯曲与扭转复合载荷，直角衔接的结构在载荷反复作用下极易从根部萌生疲劳裂纹，圆弧过渡能将该位置的应力集中系数降低30%以上，大幅提升部件的疲劳寿命。

　　安装边界方面，轴套的外径尺寸决定了其周边需要预留的径向避让空间，叉臂的最大摆角范围决定了该万向节能适应的两轴最大夹角，常规同规格结构的允许轴间夹角在15°到25°之间，安装时需要注意铰接销的轴线方向，确保两轴的角偏移处于铰接副的摆动平面内，避免出现附加的扭转振动。实际选型应用时，还要核算该结构的额定动载荷，匹配所传递链路的最大瞬时扭矩，避免重载工况下叉臂出现塑性变形；铰接销孔位置需预留润滑脂加注通道的安装空间，长期运转时定期补充润滑脂能降低十字销与销孔之间的摩擦磨损，延长整体传动副的维护周期。这类一体式叉架结构相比分体式装配结构，省去了额外的紧固件连接环节，整体刚性更好，在中低速、中等扭矩的传动场景中装配效率更高，也避免了分体结构紧固件松动导致的传动失效风险，结构的毛坯可采用模锻工艺成型，再通过机加工完成轴套内孔、销孔以及各安装面的精加工，材料常选用40Cr调质处理，兼顾强度与韧性，能适应多数工业场景下的传动载荷要求。
