三翼式旋转吊扇结构设计

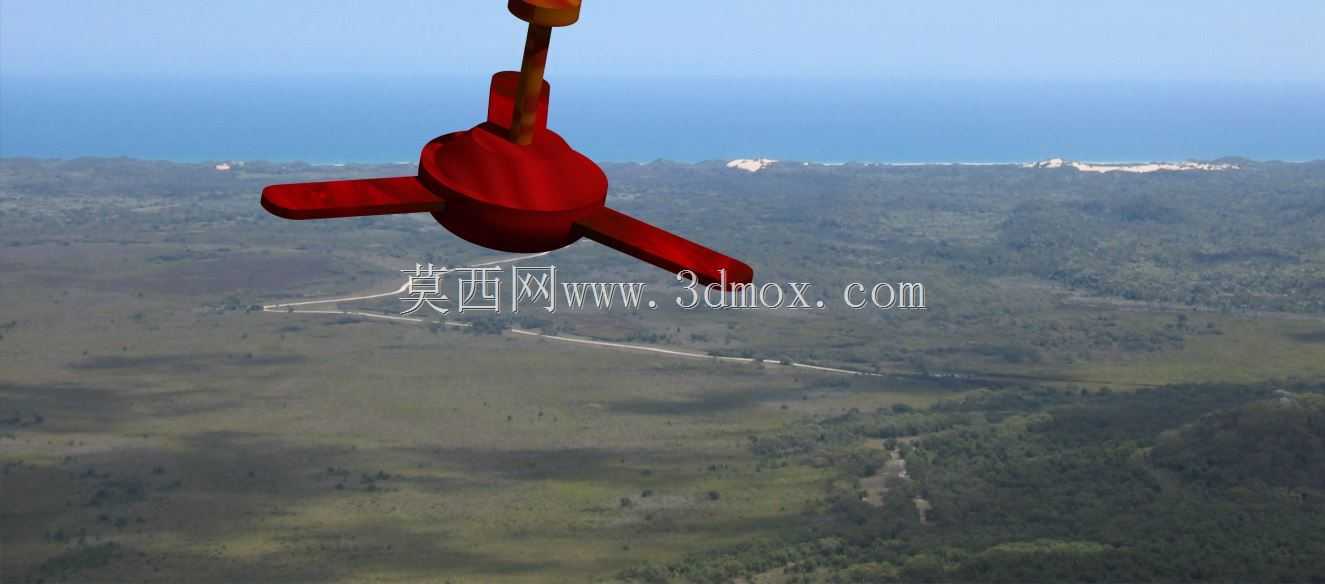

　　日常民用与小型商用场景的通风降温需求里，吊扇是覆盖范围广、送风均匀度高的常用通风构件，本次呈现的三翼吊扇结构，核心围绕大空间无遮挡送风的实际工况做结构适配。从实际安装场景来看，这类吊扇多适配层高2.6米至3.2米的室内空间，顶部吊杆预留的安装边界需匹配顶面预埋的固定吊点，吊杆直径与吊点承重件的配合公差控制在合理区间，避免运行过程中出现径向晃动。扇叶的布局采用120度等夹角分布，这种排布方式能在旋转时让三个扇叶的气流切割面均匀覆盖下方圆形区域，相比两叶结构，相同转速下的送风覆盖半径更大，同时动平衡调校的难度更低，运行时的整机振动幅度更小。从功能特性上看，吊扇的核心作用是驱动室内空气形成持续的循环对流，

　　夏季使用时可加快人体表面汗液蒸发带走热量，冬季搭配采暖设备使用时，可将顶部聚集的热空气下压至人员活动区域，缩小室内上下层的温差，降低采暖能耗。设计过程中，扇叶的翼型截面做了针对性的弧度处理，并非平直板材，前缘做了小角度的上翘处理，旋转时能更高效地切割空气形成定向向下的气流，同时降低扇叶边缘的气流紊流噪音，扇叶与中心旋转毂的连接位置做了加强筋结构，避免长期旋转受离心力作用出现扇叶根部开裂的问题。中心旋转毂的内部预留了电机安装腔体，腔体的尺寸适配常规的单相电容运转异步电机，电机输出轴与毂体的连接采用键槽配合，保证扭矩传递的稳定性，不会出现长期运转后轴与毂打滑的情况。吊杆与顶部固定座、底部旋转毂的连接位置都做了防脱结构设计，

　　即使连接紧固件出现松动，防脱卡扣也能承载整机重量，避免坠落风险。外形尺寸上，单扇叶的长度根据覆盖区域的大小做适配，常规家用款的整机旋转直径在1.2米至1.4米区间，吊杆的长度可根据实际层高做裁切调整，安装后扇叶距离地面的最低高度不低于2.3米，避免人员活动时误触旋转的扇叶。扇叶的边缘做了圆弧过渡处理，没有尖锐棱角，即使出现误触情况也能降低磕碰伤害。从结构可靠性角度考虑，三个扇叶的单件重量公差控制在极小范围内，装配前需做动平衡校准，在扇叶的特定位置加装平衡配重块，保证高速旋转时整机的径向跳动量在允许范围内，降低吊杆与顶部固定座的疲劳载荷，延长整机的使用寿命。这类吊扇的结构没有复杂的传动构件，核心旋转部件的维护难度低，仅需定期检查连接紧固件的松紧度、清理扇叶表面堆积的灰尘即可，长期使用的故障率远低于带复杂摇头结构的台扇、落地扇，适配客厅、食堂、小型车间等大空间的通风需求。
