奶油裱花转盘底座结构三维设计

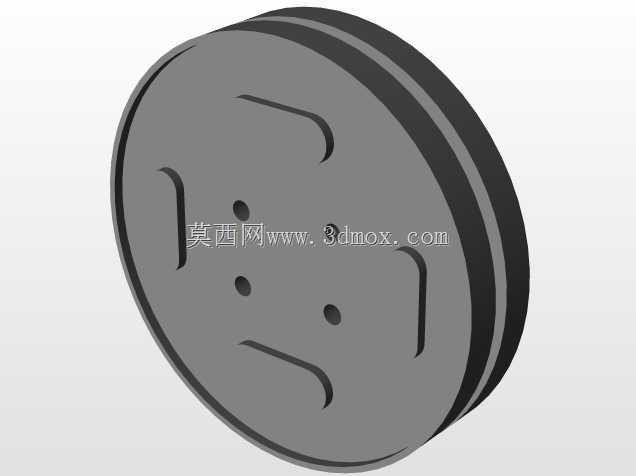

　　在烘焙加工的实际作业场景中，这类回转底座是裱花工序里使用频率极高的辅助工装，多数商用烘焙门店、私房烘焙工作室的裱花工位都会配置同类型结构，用来承托放置奶油胚体的转台，作业时操作人员无需反复挪动蛋糕胚，仅需轻推盘面即可带动胚体匀速回转，方便在胚体侧面均匀涂抹奶油、裱制装饰花纹，相比手动转动托盘的操作方式，能大幅降低裱花作业的动作幅度，提升奶油涂层的均匀度与装饰线条的流畅度。从结构设计逻辑来看，该部件采用双层叠合的盘式结构，外层设置的环形嵌槽用来内置阻尼防滑圈，一方面可以增大与上层放置托盘的接触摩擦力，避免托盘回转时出现打滑偏移，另一方面也能限制上层托盘的径向窜动，保证回转过程的同轴度，不会出现转动时盘面偏心晃动的问题。

　　盘面预留的四个弧形槽与三个定位圆孔，是兼顾安装固定与减重的设计：弧形槽可适配不同规格的上层托盘固定卡扣，无需额外加工定制连接位就能兼容市面多数常规尺寸的裱花转台面板，三个呈三角分布的定位孔则用来穿装固定销轴，将底座与下部的支撑转轴锁紧，保证扭矩传递的稳定性，同时槽孔结构也能减少实体材料的用量，降低部件整体自重，挪动转移时更轻便。实际选型适配时，该类底座的安装边界需要匹配下部支撑轴的轴径，底座的总厚度控制在常规工装的适配范围内，盘面直径适配8到12寸的常规蛋糕胚放置需求，回转时的径向跳动量控制在较小范围内，避免奶油涂抹时出现厚薄不均的情况。设计过程中需要重点考量盘面的平面度，若盘面存在翘曲变形，会导致上层托盘放置后出现倾斜，

　　回转时奶油受重力影响向低位流淌，破坏裱花成品的外观；同时嵌槽内的防滑圈需要选用耐油脂、耐低温的材质，因为烘焙作业环境中经常会接触奶油、食用油脂，且部分作业场景会将转台放置在冷藏操作台面上，普通橡胶材质长期接触油脂会出现溶胀变硬的问题，低温环境下也会失去弹性，无法起到防滑阻尼的作用。从功能实现的角度，该底座不需要额外配置轴承结构，依靠下部支撑轴与定位孔的配合即可实现顺畅回转，结构简单可靠，日常清洁维护也十分方便，作业完成后仅需擦拭盘面残留的奶油污渍即可，不存在复杂的缝隙结构残留食物残渣，符合食品加工器具的卫生要求。在实际建模过程中，需要重点校验弧形槽的位置度，保证四个槽位的中心与盘面回转中心的距离一致，否则上层托盘安装后会出现卡滞，

　　转动时阻力忽大忽小，影响操作手感；三个定位孔的孔径公差需要控制在合理范围，既不能过松导致转轴与底座之间出现旷量，也不能过紧导致装配困难，日常拆装清洁时无法顺利拆分。这类盘式回转底座除了烘焙裱花场景外，也可适配其他需要轻载手动回转的作业场景，比如小型工件的外观检查、小件喷涂作业的转台底座、手工制作时的旋转操作台等，只要负载在底座的承重范围内，都可以通过调整上部适配面板实现多场景复用，结构的通用性较强。设计时没有采用复杂的加强筋结构，而是通过双层盘的叠合结构提升整体刚性，既保证了盘面的承重能力，避免放置较重的多层蛋糕胚时出现盘面下凹变形，也让底座的外观更简洁，没有多余的凸起结构，擦拭清洁时不会有卫生死角，完全适配食品加工场景的使用需求。
