机械传动用扭矩臂支撑结构

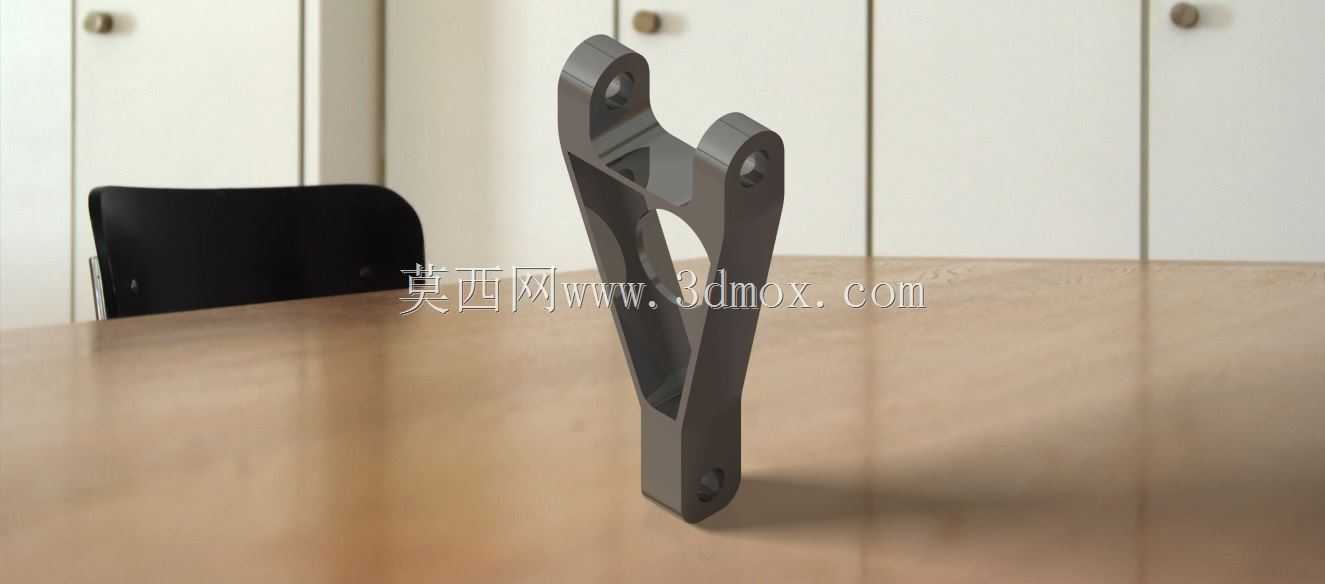

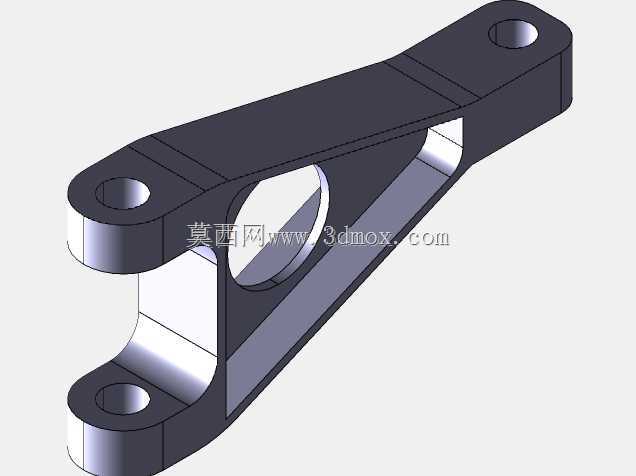

　　在重载传动系统的布局设计中，扭矩臂是承担反扭矩载荷、保障动力输出端稳定运行的核心支撑构件，这类构件常见于减速机输出端、大型电机传动基座、工程机械行走机构的动力衔接位置，作用是抵消动力部件运转时产生的反向扭转力矩，避免动力单元壳体受交变载荷出现移位、连接螺栓受剪断裂或者传动同轴度偏移的问题。不同于常规的平板式连接支架，这款扭矩臂采用了变截面的镂空三角承力结构，整体构型顺着载荷传递路径做了材料分布优化，从下端的单安装端向上逐步分叉为双连接耳座，中间的镂空区域并非单纯为了减重，而是在不削弱主承力路径强度的前提下，规避了铸造过程中的厚大截面热节，减少铸件内部缩松缺陷的产生概率，同时也能降低构件整体的转动惯量，

　　适配有小幅振动位移的传动安装场景。从安装边界来看，下端的安装孔位用于和固定基座做铰接式连接，允许臂身在承受冲击扭矩时产生极小幅的角度偏转，抵消传动系统启动、急停瞬间的冲击载荷，避免刚性连接带来的应力集中；上端的两个平行耳座分别对应动力部件壳体上的两个连接点位，孔位同轴度公差控制在IT7级以内，装配时可以通过铰制孔螺栓实现无间隙配合，保障反扭矩传递过程中无额外旷量。设计过程中首先需要核算传动系统的峰值反扭矩，结合安装点的力臂长度计算各截面的弯曲应力与剪切应力，主承力筋板的厚度沿着弯矩最大的区域做了加厚处理，耳座位置的孔边做了局部凸台强化，避免螺栓压紧力导致的孔口压溃。在实际工况应用里，这类扭矩臂常配套在刮板输送机的驱动端、

　　大型搅拌设备的减速机构安装位、重型输送带的传动滚筒基座处，尤其是在安装基座存在少量加工误差、或者设备运行中存在基础沉降的场景下，铰接式的下端连接可以自动适配小幅的角度偏差，不会因为强制对位产生额外的装配内应力。构件的外形过渡全部采用大圆角设计，没有尖锐的应力集中棱角，所有承力截面的变化位置都做了渐变过渡，避免交变载荷下出现疲劳裂纹。和传统的实心扭矩臂相比，这种优化后的结构在同等承载能力下重量降低了近三成，既减少了铸造环节的材料消耗，也降低了安装过程中的吊装难度。在三维建模阶段，需要重点校验三个安装孔的相对位置度、耳座的平行度，以及臂身和周边传动部件的安全间隙，避免设备运转过程中出现运动干涉；同时要预留出螺栓装配的操作空间，

　　保证现场安装时扳手可以顺利到达拧紧位置，不需要额外拆卸周边部件就能完成扭矩臂的装拆维护。对于长期承受交变载荷的使用场景，建模时还需要对耳座根部、下端铰接孔周边做应力仿真校核，确认最大应力值低于材料的疲劳许用应力，避免长期运行出现结构失效。
