交叉折叠式金属支架木质桌面小方桌

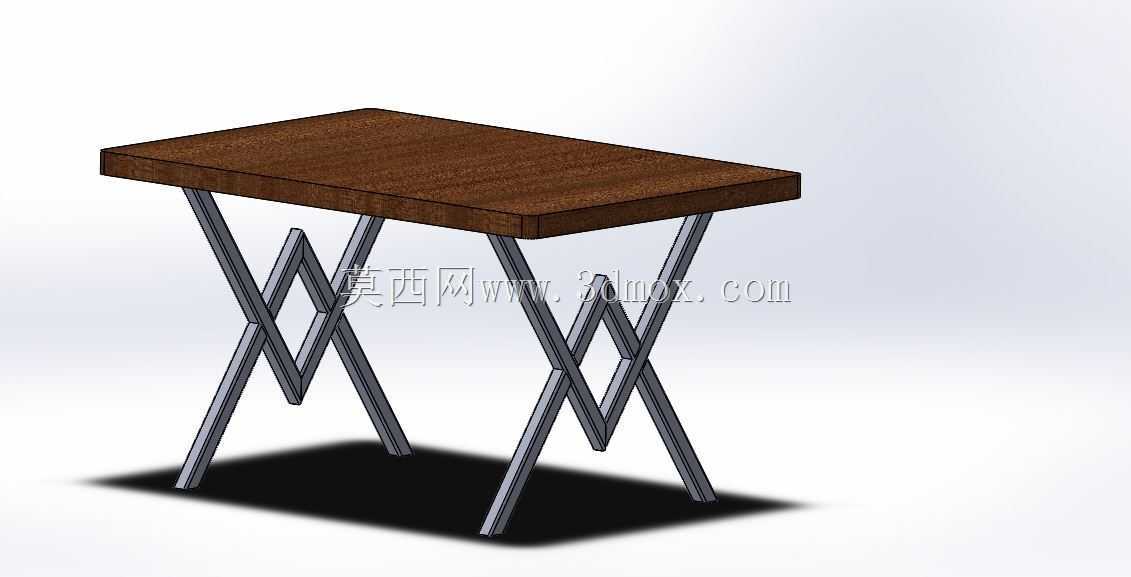

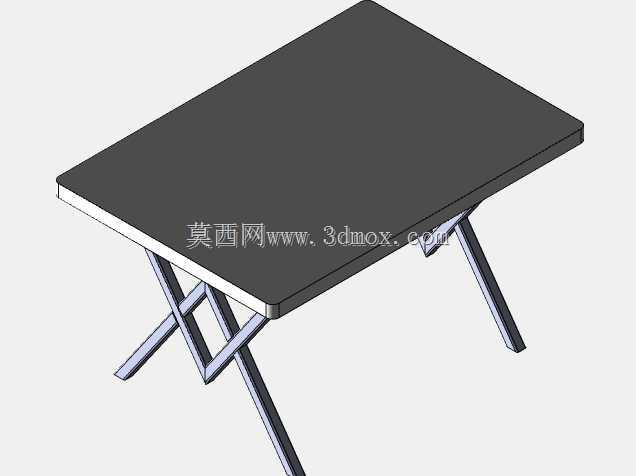

　　这款交叉折叠结构的小型桌具，在日常民用场景、临时作业场景中都有很广的适配空间，比如户外露营时的临时置物、小户型居家的备用餐台、车间现场的临时工件摆放台、展会活动的临时展示台都能使用，不需要使用时可以快速收拢，收纳后占用的竖向空间极小，能够塞进家具缝隙、储物间角落或者车辆后备箱，不会过多占用储物空间。从结构设计逻辑来看，这款桌具采用了对称式双组交叉剪叉支撑结构，两组X型金属支架分别布置在桌面长度方向的两侧，支架的交叉中点位置设置铰接转轴，让两侧支架都可以绕转轴完成开合动作，支架的上端通过铰接件与桌面底部的预埋连接块固定，下端直接作为支撑脚接触地面，没有额外加装脚垫结构，在平整硬质地面上可以获得稳定的支撑效果。

　　桌面部分采用矩形实木质感的整板结构，边缘做了小半径的圆角倒钝处理，避免尖锐边角在使用过程中造成磕碰损伤，桌面厚度控制在合理区间，既保证了放置物品时的板面刚度，不会因为放置较重物件出现中部下凹变形，也不会因为板面过厚导致整体重量过大，影响折叠搬运的便捷性。在设计过程中，首先要确定的是展开状态下的支撑边界，两侧交叉支架展开后，底部四个支撑脚形成的矩形支撑轮廓要略大于桌面的投影轮廓，这样才能保证桌具在受到侧向推力时不会轻易倾翻，支撑脚的外伸量需要经过反复校核，既要保证抗倾翻的稳定性，也不能让支撑脚过多伸出桌面外侧，绊倒过往的人员。铰接点的位置选择是整个结构设计的核心，交叉支架的铰接转轴如果设置位置过高，会导致收拢后支架的整体长度过长，

　　收纳尺寸变大；如果铰接点位置过低，展开后支架的开合角度过大，会导致整体支撑高度不足，同时支架杆件的受力状态会变差，放置重物时杆件承受的弯曲应力会大幅提升，容易出现杆件弯折或者铰接点松脱的问题。支架杆件采用等截面的金属方管制作，方管的截面尺寸根据额定承载重量选定，日常使用场景下单桌承载15-20kg的物品时，杆件的弯曲变形量可以控制在毫米级，不会出现明显的结构晃动。桌面与支架的连接位置，在桌面底部预设了金属嵌件，铰接轴直接与嵌件连接，避免反复折叠开合过程中木质桌面的连接孔出现磨损松旷，延长整体的使用寿命。实际使用过程中，展开操作只需要将两侧交叉支架拉开到最大限位位置，支架上端的铰接限位块会自动卡止，防止使用过程中支架意外收拢，

　　不需要额外的锁止构件就可以获得稳定的支撑状态；收拢时只需要向上轻提桌面中部，两侧支架就会绕铰接点转动收拢，整个操作过程不需要借助额外工具，单人几秒内就可以完成展开或者收纳动作。从安装边界来看，这款桌具展开后占用的地面投影尺寸比桌面长宽各大出100mm左右，放置时不需要在周边预留过多的操作空间，只要地面平整无明显凸起，就可以稳定放置；收拢后的整体厚度仅为支架收拢后的厚度，大概在100mm以内，靠墙放置或者塞到床底、沙发底都完全没有问题。结构上没有设置复杂的传动或者锁止零件，所有铰接位置都采用简单的销轴连接，日常使用过程中基本不需要特殊维护，如果出现铰接转动干涩的情况，只需要在销轴位置滴少量润滑油就可以恢复顺畅的转动状态。针对不同的使用场景，这款桌具的支架表面做了防锈涂层处理，即使短时间在户外潮湿环境下使用，也不会轻易出现锈蚀掉漆的问题；桌面表面做了耐磨的饰面处理，日常放置水杯、工具、小件物品时，不会轻易留下划痕或者水渍，清洁时只需要用湿抹布擦拭就可以清理干净。在建模过程中，需要重点校核交叉支架的运动干涉问题，要保证支架在开合全行程中，两侧的杆件不会出现互相碰撞摩擦的情况，铰接点的转动间隙要控制在合理范围，间隙过大会导致展开后桌面出现晃动，间隙过小会导致开合动作卡滞。同时要校核桌面底部的连接块位置，保证两侧支架展开后处于对称状态，四个支撑脚的接地高度一致，不会出现桌面倾斜、个别支撑脚悬空的问题。
