机用固定式螺旋夹紧台虎钳结构设计

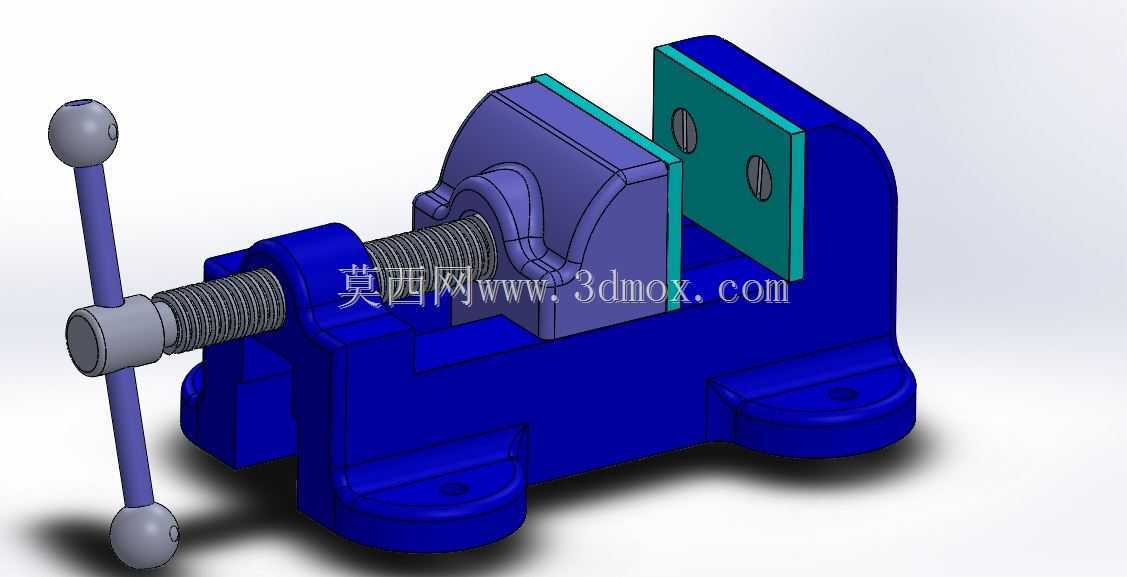

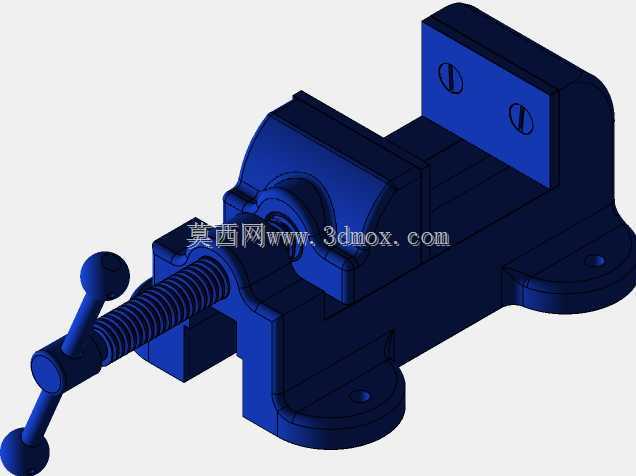

　　这款螺旋夹紧式虎钳是机械加工、钳工装配场景中应用极广的通用工装，不管是台式钻床的工件定位、铣床的小型零件装夹，还是维修工位的零件拆装固定，都能看到这类夹具的身影，它的核心作用是通过稳定的夹紧力约束工件自由度，避免加工或拆装过程中工件移位，保障操作精度与作业安全。从结构设计逻辑来看，整体采用了经典的丝杠螺旋增力结构，通过转动带球形端头的操作手柄，带动梯形丝杠旋转，丝杠与活动钳身的螺母副配合，将旋转运动转化为活动钳身的直线进给运动，配合固定钳身的夹持面实现工件的夹紧与松开，梯形螺纹的选型本身就兼顾了传动效率与自锁性能，即便承受加工过程中的振动载荷，钳身也不会自行松脱，无需额外增加锁止结构就能满足常规工况的夹紧可靠性要求。

　　夹持面采用了可更换的钳口板设计，两块带沉头安装孔的钢制钳口板通过内六角螺钉分别固定在活动钳身与固定钳身上，钳口工作面做了防滑齿形处理，既能增大与工件接触面的摩擦力，避免夹紧后工件打滑，当钳口磨损后也可以快速拆卸更换，无需整体更换钳身主体，大幅降低了工装的后期维护成本。底座部分采用了一体式铸造的固定安装结构，底座两端延伸出带安装通孔的支脚，安装时可以通过螺栓穿过通孔将整个虎钳固定在工作台台面或者机床工作台上，安装边界需要预留出手柄转动的操作空间，也就是从固定钳身外侧到手柄最大回转半径的区域不能有障碍物，避免操作手柄时发生干涉。整体外形的轮廓尺寸适配常规中小型工件的装夹需求，钳身主体的壁厚经过受力校核，

　　在承受最大夹紧力时不会出现明显的形变，保障夹持精度的稳定性。固定钳身与底座为一体化结构，从根源上消除了装配间隙带来的夹持偏移，活动钳身与底座的导轨面采用了滑动配合结构，配合间隙可以通过侧边的调整结构进行微调，长期使用出现磨损后也能通过调整间隙保障活动钳身的进给直线度，避免钳口上下错位导致的工件夹装倾斜问题。操作手柄的两端设计了球形端头，一方面是增大手部握持的接触面积，转动施力时更顺手，另一方面球形端头没有尖锐棱角，操作过程中即便手部滑脱也不容易造成磕碰伤害，符合工装设计的安全要求。丝杠的端部做了限位结构，当活动钳身进给至最大开口位置时，限位结构会挡住螺母副，避免丝杠旋出脱落，日常使用时无需担心操作超程导致的零件散架问题。

　　在实际应用中，这类虎钳的夹持范围覆盖了大部分常规小型机械零件，不管是规则的方形、圆形棒料，还是形状不规则的异形小零件，都可以通过调整夹持位置实现稳定装夹，针对表面精度要求较高的工件，还可以在钳口板上加装铜质或者铝质的软钳口垫片，避免夹伤工件表面，适配精加工零件的装夹需求。从建模的细节来看，各个零件的装配关系完全还原了实际虎钳的装配逻辑，丝杠与螺母的配合间隙、活动钳身与导轨的配合公差、钳口板的安装沉头深度都做了符合实际加工要求的还原，既可以作为工装设计的参考模型，也可以用于机械原理教学中螺旋传动、夹具结构的演示案例，帮助初学者理解通用夹具的设计思路与受力逻辑。
