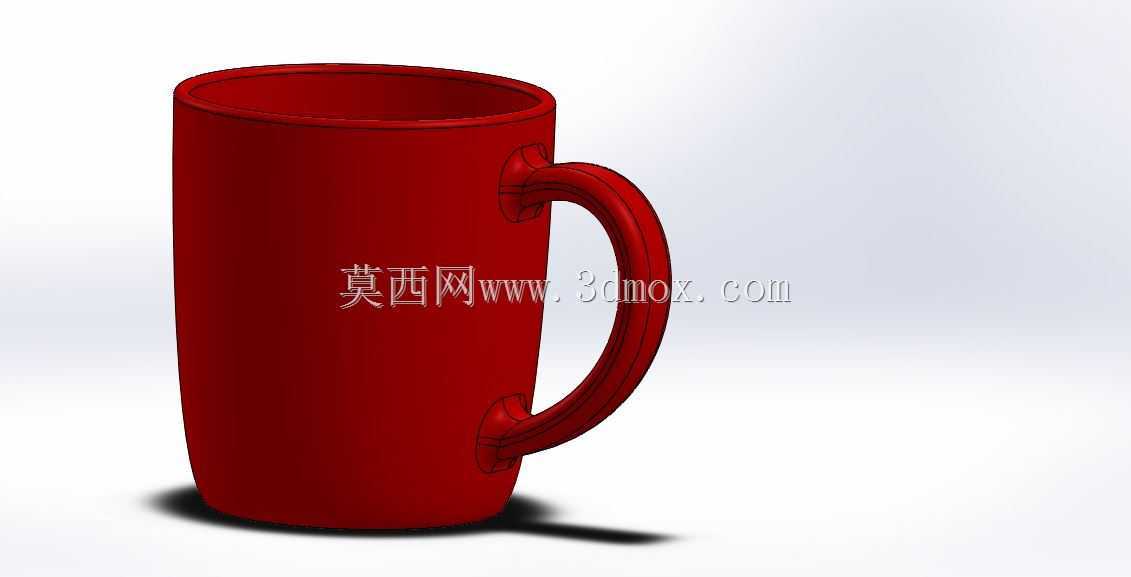

带把手圆柱马克杯结构设计

　　日常办公与居家场景中，带把手的圆柱型马克杯是高频使用的饮水器具，这类产品的结构设计看似简单，实则需要兼顾握持手感、盛液稳定性、成型工艺适配性等多维度工程需求。从结构布局来看，杯身采用等壁厚直筒圆柱构型，底部设置小幅内收的支撑环，既能够保证放置在桌面时的接触面积足够，避免盛放热饮时出现侧翻风险，也能在注塑或者陶瓷注浆成型过程中，减少壁厚不均带来的应力集中问题，降低成型后出现变形、开裂的概率。杯身的壁厚设计需要结合材质特性调整，若采用陶瓷材质，壁厚通常控制在3-5mm区间，既保证足够的结构强度，避免日常磕碰出现碎裂，也能控制整体重量，单手持握不会产生过重的负重感；若采用食品级塑料材质，壁厚可适当降低至2-3mm，同时在杯口位置做卷边强化处理，提升口部接触的舒适度，也增强杯口的抗形变能力。

　　把手部分采用符合人体工学的C型圆弧构型，与杯身的连接位置设置在杯身总高度的中上部区域，上下两个连接端点分别距离杯口20mm、距离杯身中线15mm左右，这种布局能够让使用者握持时，手腕处于自然放松的状态，无需过度抬升小臂即可完成端起、倾斜饮水的动作。把手的截面采用椭圆构型，而非正圆形，椭圆的长轴沿握持施力方向布置，能够增大手指与把手的接触面积，减少局部压强，长时间握持盛装高温液体的杯子时，也不会因为局部受力过大产生不适感。把手与杯身的连接位置做了大圆角过渡处理，避免直角连接带来的应力集中，无论是陶瓷烧结还是塑料注塑成型，都能减少连接处的缺陷概率，日常使用中也能避免磕碰时连接处直接断裂的问题。

　　杯底的支撑环设计上，支撑环的宽度控制在5mm左右，支撑环内侧设置小幅内凹结构，一方面能够减少杯底与桌面的直接接触面积，降低杯底因为加工平面度不足出现放置不稳的晃动问题，另一方面当杯底残留水渍时，内凹结构可以容纳少量液体，避免杯子在光滑桌面滑动。杯身内部的底部做了小圆弧过渡，没有直角死角，日常清洗时能够轻松擦拭到所有内壁区域，不会残留茶渍、咖啡渍等污垢。从使用场景的适配性来看，该款杯子的整体外径控制在80mm左右，总高度控制在120mm左右，能够适配绝大多数车载杯架、办公桌面杯垫的尺寸边界，既可以放置在办公桌面作为日常饮水器具，也可以放在家用餐桌、茶几上使用，甚至能够适配部分咖啡机的出水高度，直接承接制作完成的热饮。

　　设计过程中需要重点考量盛液后的重心位置，当盛装额定容量的液体时，整体重心需要落在杯身支撑面的中心区域，且重心高度不超过杯身总高度的二分之一，这样即使杯子受到小幅的侧向碰撞，也能快速回稳，不会轻易倾洒液体。杯口的直径略大于杯身中部直径，这种微扩口的设计一方面能够让饮水时液体的流出速度更平缓，不会因为杯口过小导致液体流速过快呛到使用者，另一方面也能适配常见的杯盖尺寸，用户可以自行搭配密封杯盖，满足外出携带的需求。把手的内圈净空尺寸控制在能够轻松容纳四根手指的宽度，无论是手掌较大的男性使用者，还是手掌偏小的女性使用者，都能舒适地将手指穿入把手完成握持动作，不会出现卡手或者握持过松的问题。

　　从成型工艺的适配角度来看，整个杯身的拔模斜度控制在1-1.5度区间，所有的转角位置都设置了不小于R2的圆角，避免成型过程中出现应力集中，也能让脱模过程更顺畅，减少产品表面的拉伤、划痕缺陷。对于塑料材质的版本，还可以在杯身外壁设置细微的磨砂纹理，既能够提升握持时的摩擦力，减少手滑掉落的概率，也能掩盖日常使用中产生的细微划痕，延长产品的外观使用寿命。陶瓷材质的版本则可以在杯身外壁做光滑釉面处理，降低污垢附着的概率，日常清洁只需要简单擦拭即可恢复洁净。整体结构没有复杂的倒扣或者异形结构，无论是陶瓷滚压成型、注塑成型还是3D打印打样，都能够以较低的成本完成生产，不需要设计复杂的模具抽芯结构，能够有效控制生产制造成本，适配大规模量产的需求。
