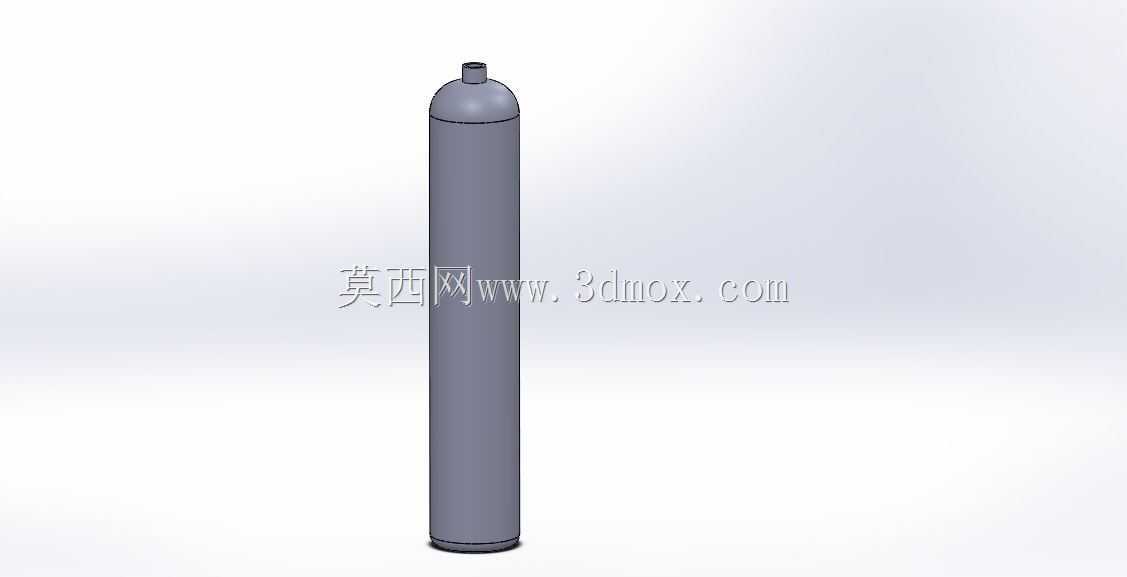

立式高压储气钢瓶结构三维设计

　　在民用燃气配送、中小型工业车间临时供气、户外焊接作业气源供给等场景中，这类立式承压储气罐体是应用频次极高的气源存储载体，区别于大型固定布置的储罐，该类罐体的核心设计逻辑围绕便携转运、承压安全、接口通用三个核心维度展开。从结构设计层面看，罐体主体采用等径直筒段搭配上下冲压封头的结构形式，下封头为标准椭圆形冲压结构，在直立放置时可提供稳定的支撑面，无需额外加装焊接支脚即可在平整地面保持直立状态，减少了额外焊接工序带来的应力集中风险；上封头采用缩径式收口设计，顶部预留标准外螺纹接口，可直接匹配通用的燃气减压阀、输气软管接头，无需额外配置转换接头，降低现场安装的配件适配成本。直筒段的壁厚设计经过承压校核，针对常规民用燃气、

　　低压工业气体的存储压力区间，筒壁采用均匀壁厚设计，避免变壁厚带来的加工难度提升，同时直筒段外表面预留足够的标识粘贴区域，可用于粘贴介质标识、压力等级标识、检验合格标识等现场管理所需的标识内容，不会因为结构曲面起伏导致标识粘贴起翘、脱落。顶部接口的位置设计在罐体轴心线上，在接入减压阀后，输气管路可沿罐体轴向延伸，不会出现侧向突出的结构，在多罐并排存放、转运时可有效减少相邻罐体之间的干涉，也能避免转运过程中磕碰阀门接口导致的泄漏风险。从安装边界来看，该类罐体的外径尺寸适配常规的气瓶固定支架、手推式气瓶转运车的固定卡槽，直立放置时的重心落在罐体底部中心区域，即使受到一定程度的侧向推力也不易倾倒，满足车间、配送站点临时存放的稳定性要求；

　　罐体总高度控制在单人可徒手扶持转运的范围内，无需借助大型吊装设备即可完成短距离移位，适配小型供气站点、户外零散作业的使用需求。在功能特性上，罐体的密封结构依靠顶部接口的锥面密封配合，搭配通用的密封圈即可实现可靠密封，在额定压力范围内不会出现气体渗漏问题，筒体内壁经过光滑处理，减少气体杂质在内壁的附着，降低介质污染的风险；上下封头与直筒段的连接采用环向焊接结构，焊接位置经过应力消除处理，避免长期承压使用过程中焊接位置出现疲劳裂纹，整体结构的冗余承压能力满足常规低压气体存储的安全系数要求。在实际选型应用中，该类罐体可根据存储介质的不同调整内壁防腐处理工艺，存储干燥燃气时采用常规内壁除锈处理即可，

　　存储带有一定腐蚀性的工业气体时可增加内壁涂层，结构本身不需要做大幅改动，具备较强的适配性。建模过程中对罐体的所有过渡圆角、焊接坡口位置都做了还原，尤其是上封头收口位置的过渡曲面，严格按照冲压成型的工艺弧度设计，避免出现建模中常见的直角过渡、曲面曲率突变问题，可直接用于后续的有限元承压仿真、工装夹具设计、转运支架适配设计等工作，不需要二次调整模型的结构细节。
