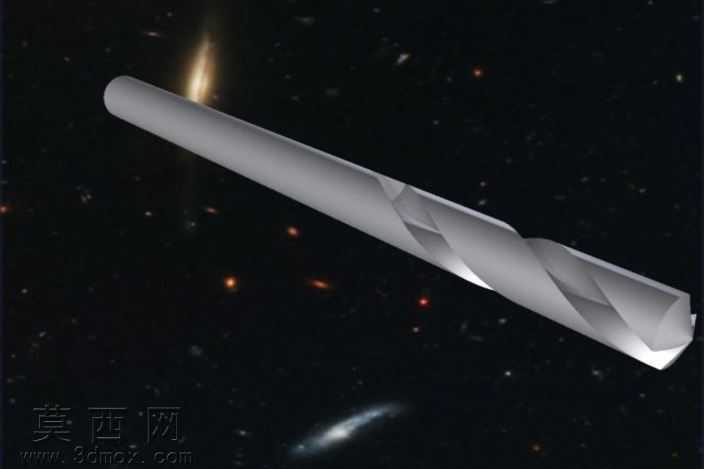

标准直柄麻花钻三维结构设计模型

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程严格遵循机械加工刀具的通用设计规范，完整还原了直柄麻花钻的全部结构特征。建模阶段以回转体基础特征为起点，先通过旋转命令构建钻头的整体基体轮廓，精准区分直柄装夹段与切削工作段的直径公差区间，保证装夹段的圆柱度符合机床装夹的精度要求。针对麻花钻最核心的螺旋排屑槽结构，采用螺旋扫描切除的方式完成建模，严格控制螺旋升角、槽宽比例、槽底圆角参数，既还原了真实麻花钻排屑槽的流畅曲面形态，也保证了槽型结构符合金属切削过程中的排屑逻辑，避免切屑卡滞的结构设计缺陷。在切削端结构处理上，精准绘制了两条主切削刃、横刃以及刃带结构，对切削刃的后角、顶角参数按照通用高速钢麻花钻的标准值进行设定，同时还原了钻头刃带的导向结构，保证模型结构与实物刀具的功能逻辑完全匹配。材质渲染阶段，针对高速钢刀具的金属质感进行参数调试，基体采用亚光银灰色金属材质，还原高速钢经过精磨后的细腻金属光泽，对切削刃部位做轻微的高光处理，突出刃口的锋利质感，背景采用深空星轨风格的暗调场景，通过定向打光突出钻头螺旋槽的曲面光影变化，清晰展现排屑槽的螺旋走向与结构细节，让模型整体视觉效果兼具工业严谨性与展示美观度。设计过程中充分考量了模型的工程实用性，所有结构尺寸均参考通用直柄麻花钻的国标参数设定，可用于机械加工教学演示、刀具结构认知、虚拟装配场景搭建等用途，模型曲面连续无破面，各结构衔接处做了合理的圆角过渡处理，无尖锐几何错误，能够适配多数三维软件的打开与编辑需求，完整呈现了标准麻花钻从柄部到切削端的全部结构细节，清晰展现了这类通用孔加工刀具的设计逻辑与结构特点。
