手提式强光探照手电筒结构设计

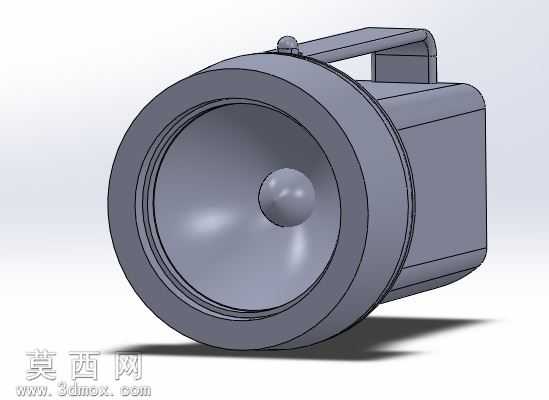

本作品为手提式强光探照手电筒的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定产品的整体尺寸比例与功能分区，再逐步拆分细化各个零部件的结构细节。模型整体分为灯头聚光总成、机身储能仓、顶部提手三个核心功能模块，灯头部分采用大口径聚光杯结构，建模时通过旋转凸台命令生成抛物面聚光腔体，中心位置预留灯珠安装座，外圈通过多层环形凸台结构实现灯头防护圈与前盖的装配限位，保证聚光结构的同轴度，避免光线散射影响照明效果。机身储能仓采用方正带圆角的壳体结构，建模时通过抽壳命令生成内部空腔，预留电池组安装空间与电路走线槽位，壳体边缘做等半径圆角处理，既提升手持握持的舒适度，也能避免日常使用中的磕碰损伤。顶部提手采用一体化弧形结构，通过筋位加固与机身主体连接，提手表面做微弧面贴合手掌形态，提手上方预留开关按键的安装位，按键采用半球形凸起结构，方便用户在手提状态下盲操作控制开关。材质渲染阶段，灯头聚光杯内壁赋予高反光金属材质，模拟真空镀铝的反光效果，提升光线反射率；机身外壳赋予哑光工程塑料材质，添加细微的颗粒质感，还原手持类产品的防滑耐磨表面处理效果；提手部分赋予与机身一致的材质，保证整体视觉统一性；开关按键赋予半透明磨砂塑料材质，模拟透光按键的实际效果，方便用户在黑暗环境下快速定位按键位置。结构设计上充分考虑实际装配需求，各个零部件之间预留合理的装配间隙，灯头与机身采用旋转卡扣式连接结构，方便用户后期更换灯珠或者清洁聚光杯内部，机身尾部预留充电接口的安装位，兼顾日常使用的充电便利性。整体模型的各个特征参数完全关联，修改核心尺寸即可快速调整产品的整体规格，可直接用于后续的工程图导出、手板制作以及开模生产参考，完整还原了手提式强光手电的外观形态与内部装配逻辑，兼顾了外观设计的实用性与结构设计的合理性。
