带嵌件轴承的塑料滑轮注塑成型模具

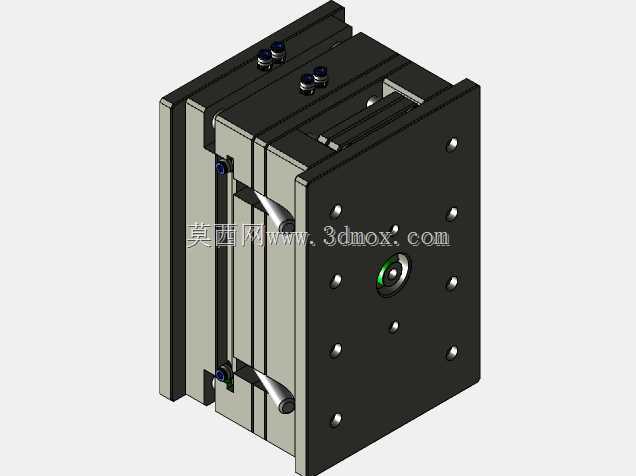

　　这套模具针对带金属轴承嵌件的塑料滑轮注塑成型开发，适配90mm与110mm两种外径规格的滑轮制品，主要服务于轻工输送、小型传动机构的配套零件生产场景，这类带轴承的塑料滑轮常被用在小型皮带输送线、家电传动组件、仓储轻型滑轨导向机构中，相比全金属滑轮具备自重轻、运行噪音低、自润滑性好的优势，内嵌的标准轴承直接承担径向载荷，避免塑料轴孔长期运转出现的磨损松旷问题。从模具结构来看，采用标准两板模模架布局，分型面设置在滑轮轮缘的轴向中分位置，确保轮体两侧的轮槽成型后无错位飞边，动定模的成型镶件采用预硬钢加工，轮槽成型面做镜面抛光处理，降低PP或尼龙材质充模时的流动阻力，同时减少脱模时的表面拉伤。嵌件安装结构设置在动模侧，每个模腔对应定位芯轴，

　　芯轴外径与轴承内圈采用小间隙配合，合模前由人工将标准轴承套装在定位芯轴上，合模过程中定模侧的弹性顶销先接触轴承端面，将轴承压装到定位台阶处，避免注塑过程中高压熔体冲偏嵌件位置，导致成品轴承同轴度超差。浇注系统采用侧浇口进料，浇口开设在滑轮轮毂的端面非配合位置，充模时熔体从轮毂处向轮缘方向流动，能有效减少轮缘处的熔接痕，同时避免熔体直接冲击轴承嵌件造成移位，浇口尺寸经过核算，在保证充模速度的前提下，尽可能降低浇口残留的修整工作量。冷却回路采用环绕式布局，在动定模镶件内部加工随形冷却水道，距离成型面的距离保持在1.5倍水道直径区间，确保模温均匀分布，减少制品冷却不均产生的翘曲变形，针对轴承嵌件位置，特意在芯轴内部设置了局部冷却通道，

　　避免金属嵌件周围的塑料冷却速度差异过大导致的内应力集中，防止成品放置后出现开裂问题。脱模机构采用顶管顶出结构，顶管套装在嵌件定位芯轴外侧，顶出时作用力均匀作用在滑轮轮毂的端面，不会顶伤轮缘的成型表面，顶出行程经过校核，确保成品能完全脱离动模镶件，同时不会顶到浇注系统凝料，配合复位杆实现合模时的精准复位，避免顶出机构与定模发生碰撞。模具的导向系统采用标准导柱导套配合，导柱设置在动模侧，加长导柱的导向长度，合模时导柱先进入导套10mm以上才开始合模动作，保护精密成型镶件不会因为合模错位发生磕碰，在模架的四个边角设置了承压块，调整合模时的锁模力分布，避免长期生产后模架出现变形导致的分型面飞边。排气槽开设在分型面的轮缘末端位置，

　　深度控制在0.02mm，既能顺利排出充模过程中模腔内的空气，避免制品出现烧焦、缺料问题，又不会产生飞边。这套模具的安装尺寸适配常用的120吨级卧式注塑机，定位圈直径、浇口套球面半径都匹配对应机型的技术参数，模具总厚度满足注塑机的最小模厚要求，顶出孔位置与注塑机的顶杆位置完全对应，吊装孔设置在模架的重心位置，方便模具的吊装与上机安装，生产时开合模行程经过核算，开模后留出的取件空间足够操作人员取出成品与放置嵌件，单模生产周期可控制在30秒以内，成型后的制品轮槽尺寸精度稳定，轴承嵌件的同轴度能控制在0.05mm以内，满足装配后的运转跳动要求，不需要额外的二次加工即可直接投入装配使用。
