钱包夹锁扣热流道注塑模具结构

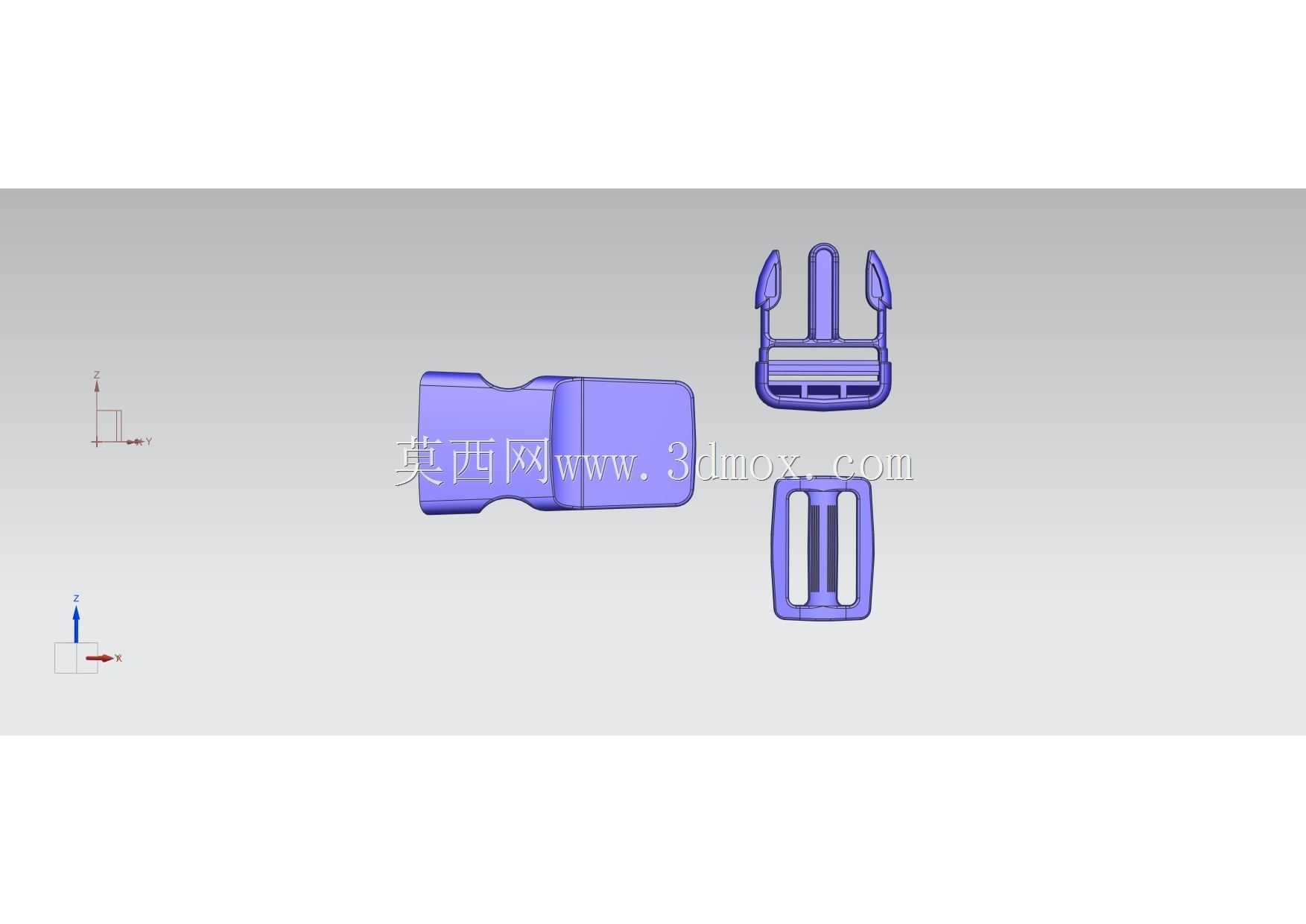

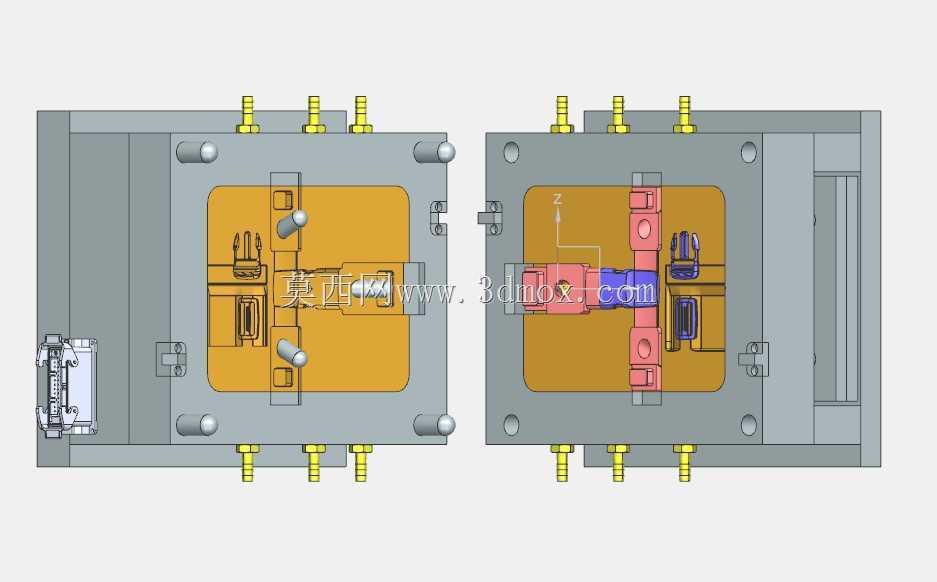

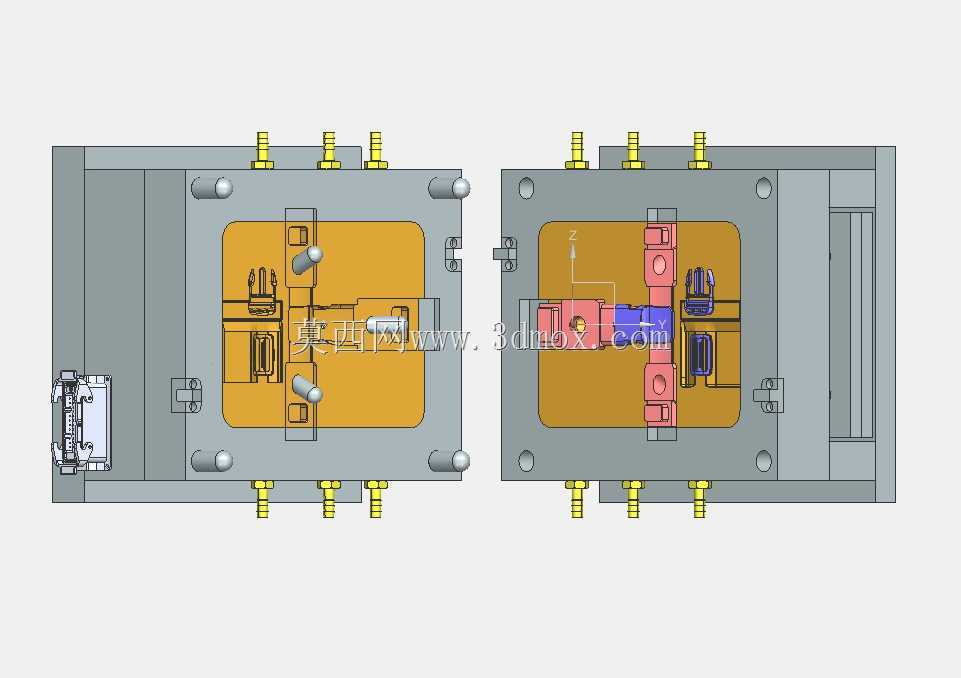

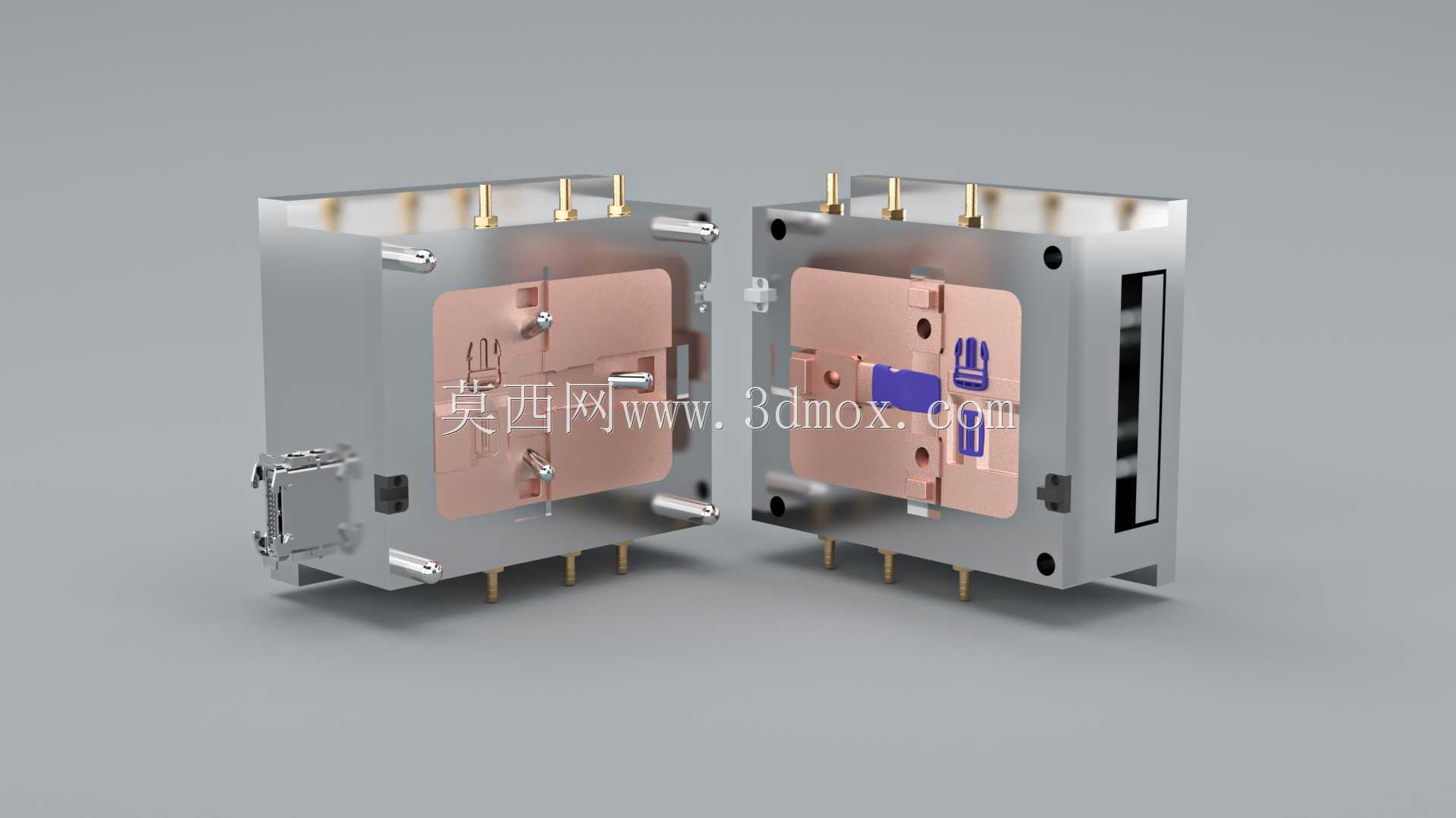

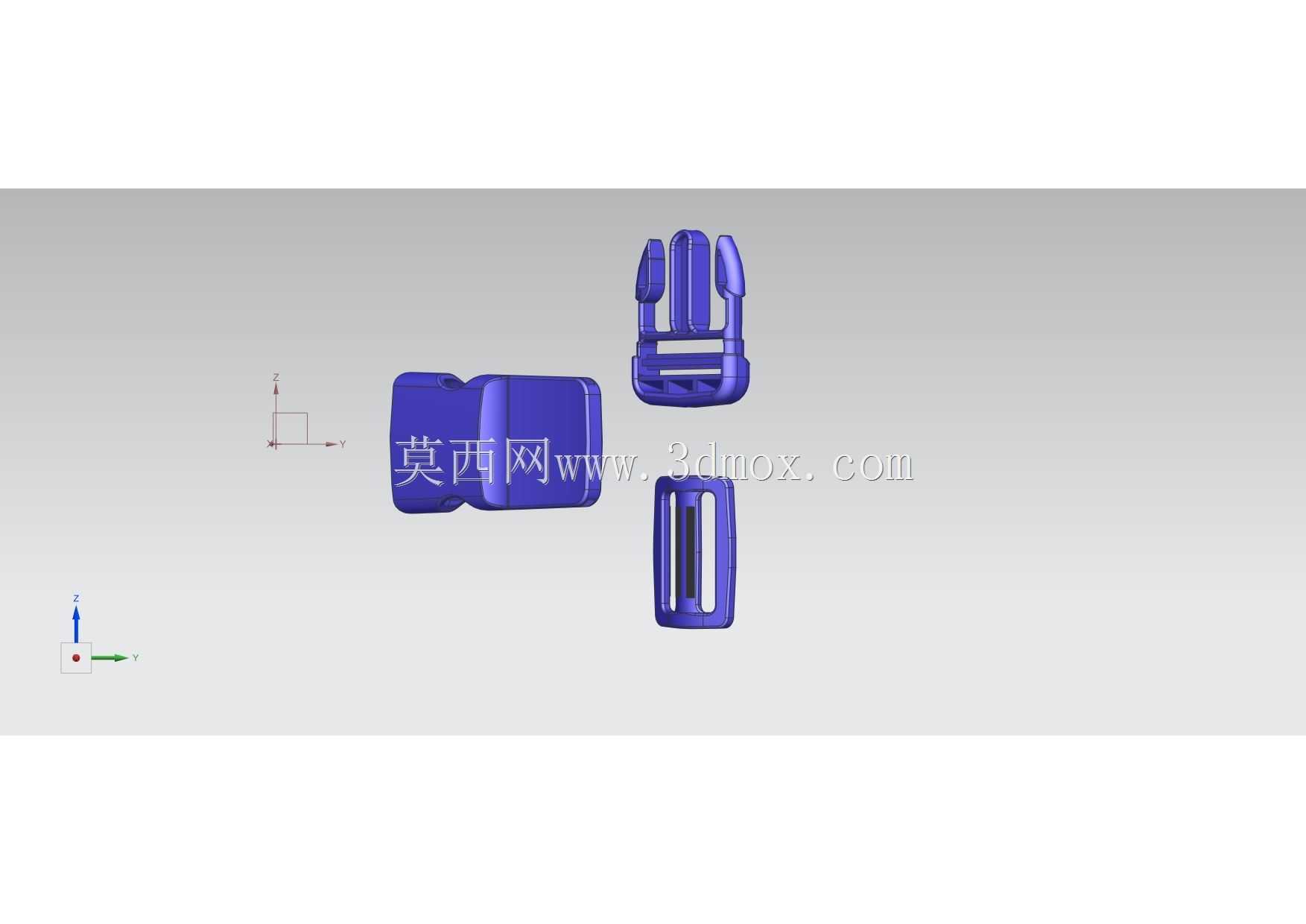

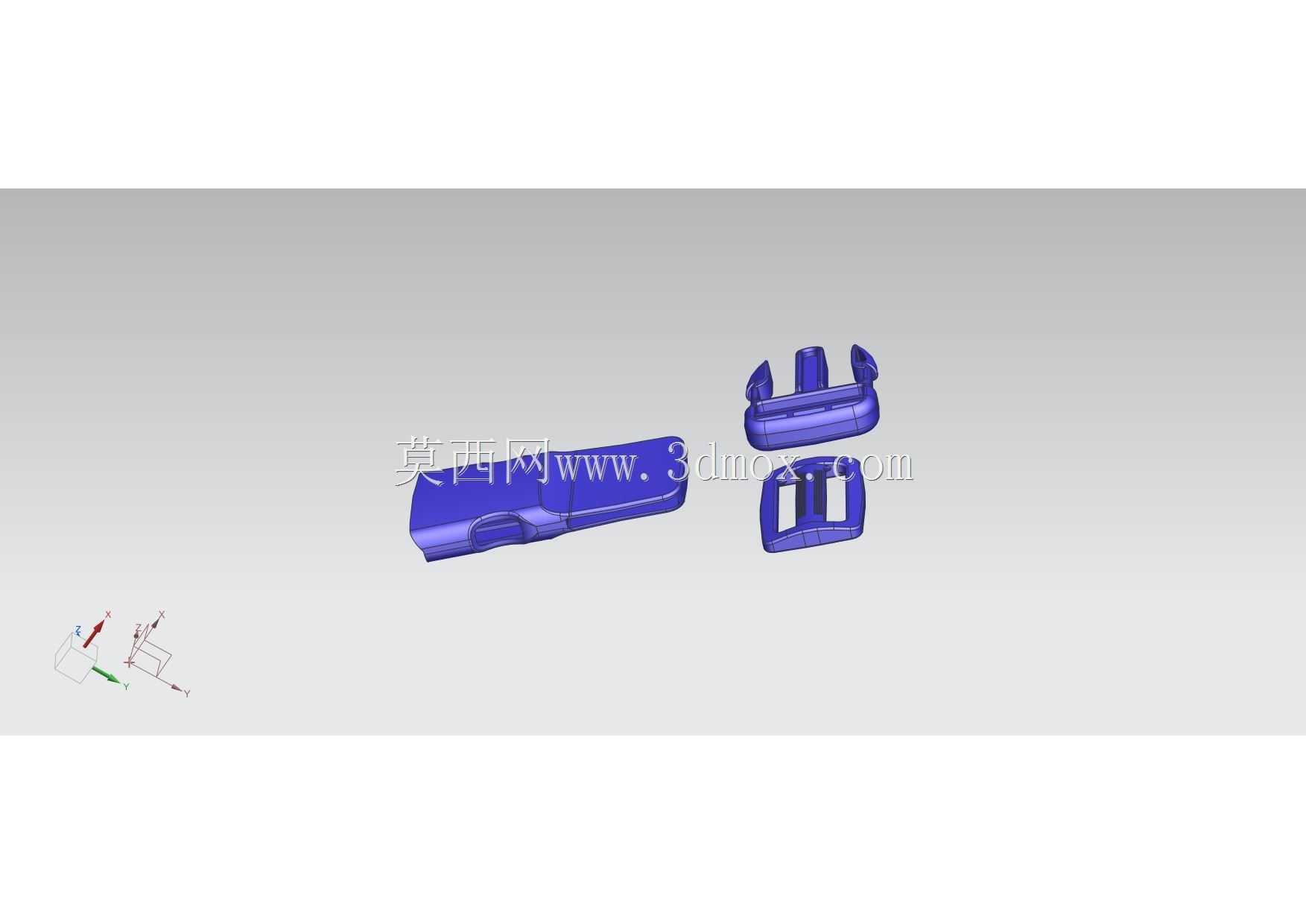

　　日常随身皮具配件中，钱包夹的锁扣属于高频开合的受力小件，这类零件多采用工程塑料注塑成型，既要保证卡扣配合的精度，又要兼顾表面质感与长期使用的抗疲劳性能，传统冷流道模具生产这类小件时易出现浇口痕迹明显、料把切除工作量大、成型周期偏长的问题，热流道结构的应用刚好能针对性解决这些生产痛点。这套模具采用一模两腔的对称布局，对应钱包夹锁扣的包胶成型需求，动定模拆分时充分考虑了锁扣内部卡扣倒扣的脱模行程，模架选用标准龙记模胚做基准，上下两侧预留的热流道接线柱位置，刚好匹配车间常规注塑机的热流道温控箱接线规范，不用额外做转接工装就能直接上机。从结构布局来看，定模侧的热流道喷嘴直接对准产品的非外观面进胶，避免在锁扣的外露装饰面留下浇口痕迹，

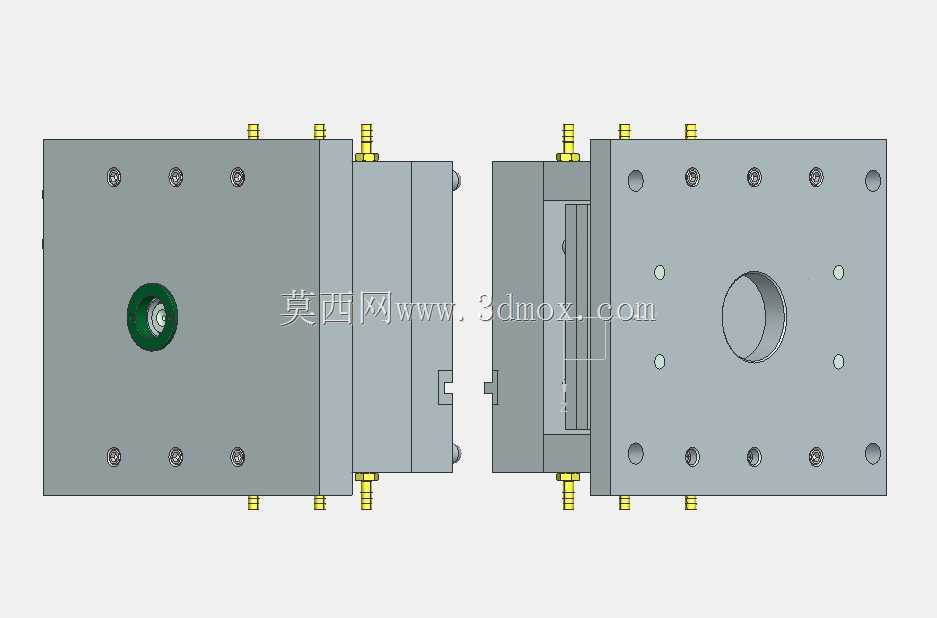

　　流道板内部的加热回路做了均匀排布，每个喷嘴的温度差控制在±5℃以内，能有效减少PC+ABS包胶层成型时的冷料痕、结合线问题，模仁部分采用铍铜镶件配合整体钢料的结构，在锁扣的薄壁卡扣位置做了局部冷却水路，距离成型面的距离控制在8-10mm，既保证冷却效率，又不会因为水路太近导致模仁局部应力集中开裂。实际生产场景中，这类模具适配120-160吨的卧式注塑机，安装时定位圈直径匹配注塑机的100mm标准定位孔，浇口套的球面半径与注塑机喷嘴R角做了适配，避免射胶时漏胶，模具的整体闭合高度控制在280mm，刚好适配对应吨位注塑机的最小模厚要求，开模行程预留120mm，足够让倒扣位置的斜顶完全退出产品，不会出现脱模时拉伤卡扣的问题。设计过程中，

　　斜顶的倾斜角度设置为5°，既保证足够的抽芯距离，又避免斜顶角度太大导致运动卡滞，斜顶的导向段做了青铜石墨导套，减少长期生产的磨损量，顶出结构采用圆顶针配合扁顶针的组合，在锁扣的平面位置用圆顶针均匀排布顶出力，在薄壁筋位处用扁顶针避免顶穿产品，顶针板的复位弹簧选用矩形截面弹簧，复位行程完全覆盖顶出距离，合模前能保证顶针完全退回，不会碰伤模仁。排气设计上，在模仁的分型面末端做了0.02mm深的排气槽，刚好能让型腔内的空气顺利排出，又不会出现飞边，因为热流道生产时没有冷料把，不需要额外设置料把的顶出结构，生产过程中能减少人工剪除料把的工序，单件产品的成型周期能比同规格冷流道模具缩短15%左右，材料利用率也能提升10%以上，

　　对于批量较大的皮具配件生产来说，能有效摊薄单件的生产成本。这套模具的导向系统采用标准导柱导套配合，四个角的导柱做了偏置设计，避免装模时动定模装反，导柱的长度比模仁最高面高出20mm，合模时导柱先进入导套导向，保护模仁不会因为合模错位碰伤，锁模面的承压块做了局部淬火处理，硬度达到HRC52以上，长期生产不会因为锁模压力导致分型面塌陷，减少飞边产生的概率。针对包胶层与基体的结合问题，模仁上对应基体放置的位置做了精准的定位槽，定位公差控制在±0.02mm，放嵌件时能快速定位，不会出现包胶偏移的问题，热流道的温控点位单独对应每个喷嘴，生产时可以根据不同位置的填充情况单独调整温度，比如靠近模具边缘的喷嘴可以适当提高5-10℃，弥补边缘位置的热量损失，保证每个型腔的填充状态一致，产品的尺寸稳定性更好。
