Isotruss镂空桁架结构施工设计模型

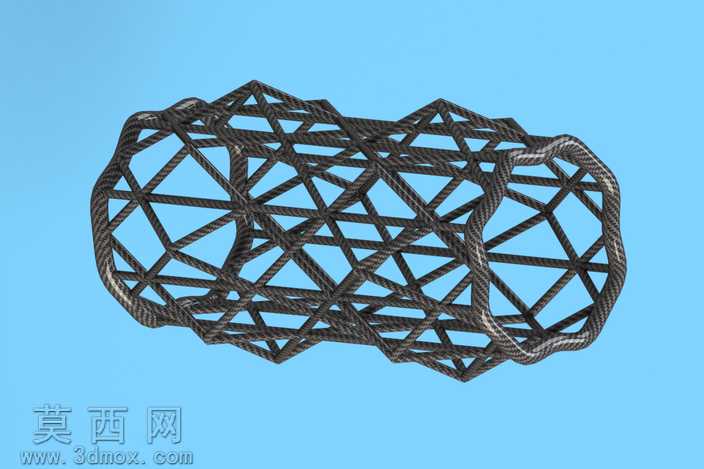

本作品为Isotruss镂空桁架结构的三维建模成果，建模阶段依托参数化设计思路完成整体构型搭建，首先确定结构的轴向延伸基准，沿柱体长度方向均匀排布环形定位节点，再依据等向桁架的力学传力逻辑，在相邻环形节点间交叉布置斜向杆件，同时沿轴向设置纵向连接杆件，让所有杆件在节点处实现精准共点连接，避免出现结构受力的薄弱断点。建模过程中严格控制每根杆件的截面尺寸一致性，保证所有杆件的直径参数统一，让整体结构的受力分布更加均匀，同时通过阵列、镜像等高效建模操作完成重复单元的批量生成，大幅提升建模效率的同时保证结构的规整度。材质渲染阶段为结构赋予碳纤维纹理材质，通过调整材质的凹凸贴图参数还原碳纤维编织的细腻质感，同时设置合适的反光度与粗糙度参数，模拟碳纤维复合材料哑光且带有细微金属光泽的真实视觉效果，背景选用纯净天蓝色突出结构本身的镂空形态，让桁架的空间交错关系清晰呈现。结构设计上采用等向桁架的经典构型，三角形稳定单元沿周向与轴向连续排布，形成封闭的筒状承力结构，这种构型在保证整体结构具备优异轴向承重能力与抗弯折性能的同时，通过大面积镂空设计大幅降低结构自重，实现轻质高强的设计目标，可应用于大跨度建筑支撑、特种承重构件等场景。建模完成后对所有杆件的连接位置进行了干涉检查，确保各杆件在节点处衔接自然无错位，同时对整体结构进行了几何简化处理，在保留核心受力结构特征的前提下优化模型面数，让模型在后续工程应用、展示演示等场景中都能流畅运行。线框展示模式下可清晰观察到内部杆件的交错逻辑，直观呈现桁架结构的传力路径，实体渲染模式下则能完整展现结构的整体外观与材质质感，两种显示模式可满足不同场景下的展示需求。
