可动仿生行走机械马玩具结构设计

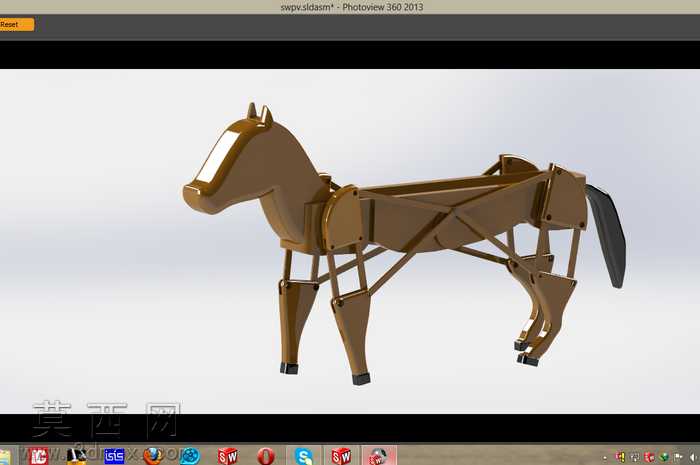

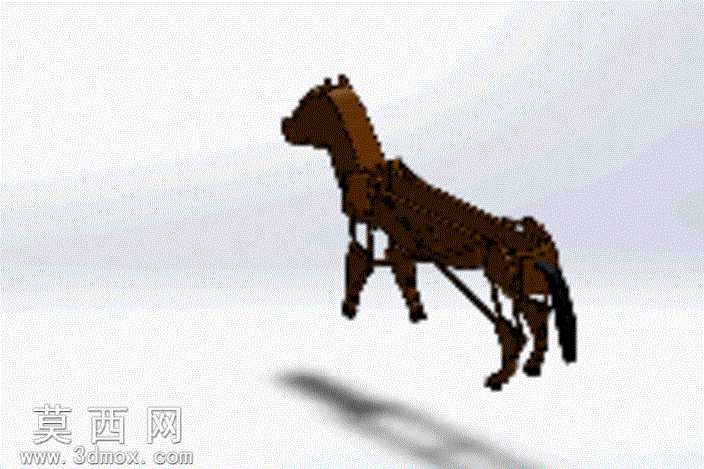

本作品为仿生行走机械马玩具的三维结构设计，采用SolidWorks完成全参数化建模，通过PhotoView 360完成渲染输出。建模阶段首先以仿生马的体态比例为基准，绘制马头、躯干的轮廓草图，通过拉伸、放样特征生成一体化的马身主体外壳，马头部分做圆润曲面过渡处理，还原马匹头部的流线形态，额头位置预留浅色装饰块的装配位，尾部单独设计可摆动的黑色尾件，与主体通过铰接结构连接。核心传动部分采用多组连杆机构实现行走功能，四条马腿均设计为多段铰接结构，大腿、小腿段通过转动副连接，腿内部布置交叉连杆，将躯干内部的动力输入轴的圆周运动转化为四条腿交替迈步的行走动作，连杆的铰接点位置经过反复运动仿真校核，确保行走过程中无机构死点，步态协调自然，能够模拟真实马匹行走时的腿部抬升、落地动作。材质设置上，主体结构件赋予棕褐色哑光塑料材质，模拟注塑玩具的质感，马蹄位置添加黑色耐磨橡胶材质，尾部赋予黑色软胶材质，铰接转轴位置赋予金属质感材质区分不同部件，渲染阶段添加柔和的环境光，突出机械结构的线条感与部件之间的装配层次。设计思路上兼顾玩具的趣味性与机械原理展示性，整体结构无复杂异形零件，所有零部件均适合注塑开模生产，装配关系简单可靠，既可以作为儿童益智玩具展示机械连杆传动的原理，也可作为机械结构教学的演示模型，整体结构紧凑，传动路径清晰，通过多连杆的协同运动实现稳定的仿生行走效果，无需复杂的电控结构，纯机械结构即可完成行走动作，还原经典机械马玩具的结构特点，同时优化了连杆比例，让行走步态更加流畅自然。
