ABS材质滚动销配套滚轮结构设计

　　在轻载输送线、小型物料周转设备、家用小型器械的传动与支撑场景中，这类带轴滚轮结构的应用覆盖范围极广，从商超收银台的小型输送导轨，到办公设备的走纸机构，再到小型玩具、教具的传动结构，都能见到同类型结构的身影。不同于重载工业脚轮的钢制轮体设计，这款采用ABS材质的轮体搭配同轴滚动销的结构，核心定位是轻载、低噪音、免润滑的使用场景，不需要承受大吨位的静载荷与冲击载荷，更侧重运行的平顺性与装配的便捷性。

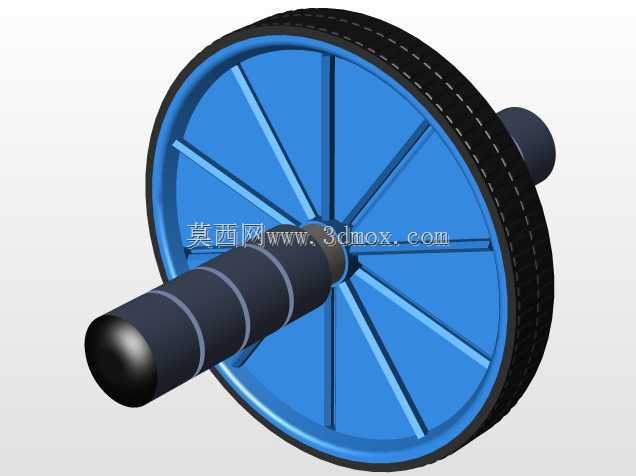

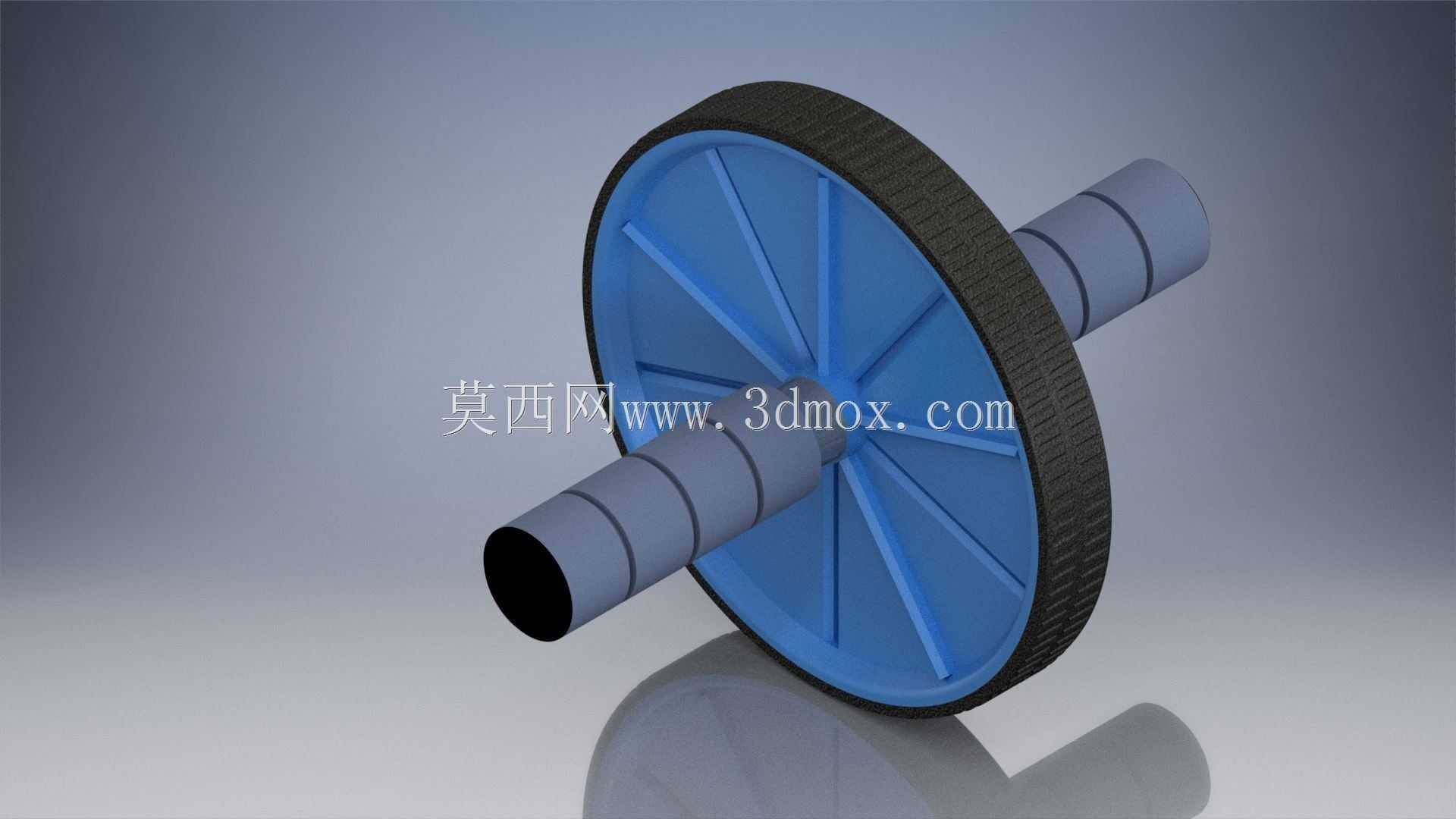

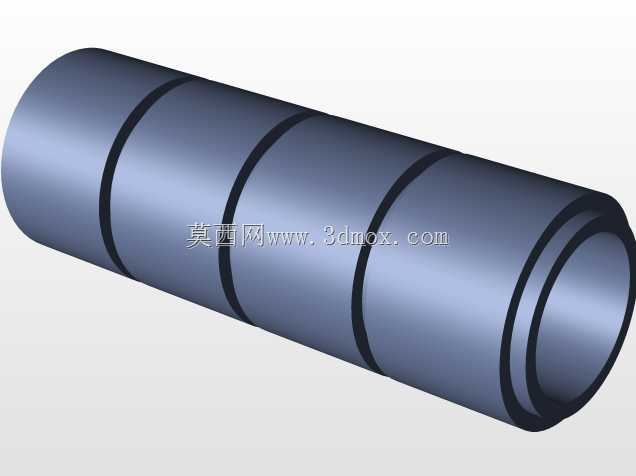

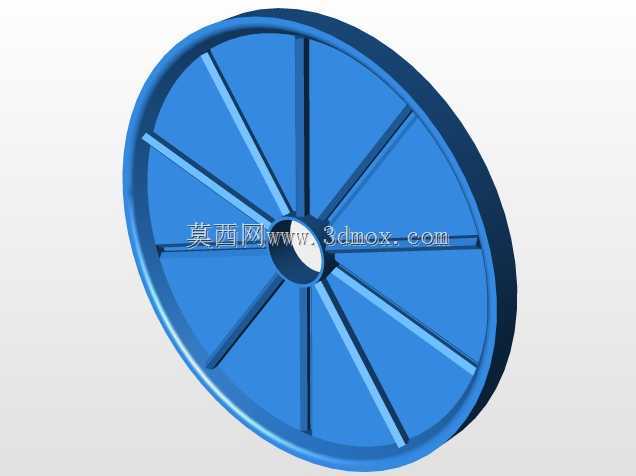

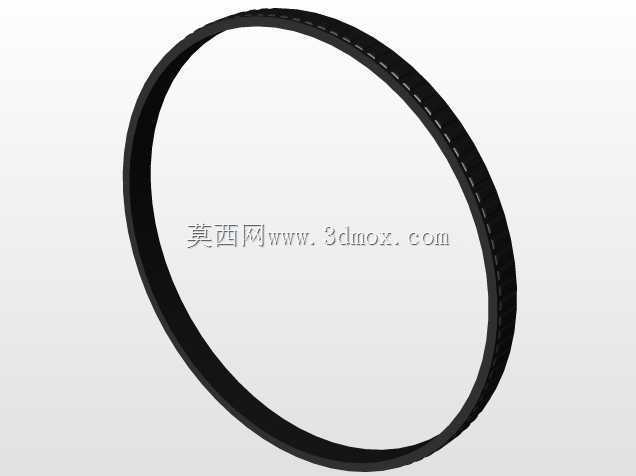

　　从功能特性来看，轮体外圈做了细密的滚花纹理处理，这一设计并非为了装饰，而是在轮体接触输送面或者传动带时，能够增大接触摩擦力，避免运行过程中出现打滑空转的情况，尤其是在纸张、塑料薄膜这类低摩擦系数的介质输送场景中，滚花结构能够有效保证传动比的稳定，不会因为接触面打滑出现输送距离偏差。轮体内部采用辐射状的加强筋结构，从中心轴套位置均匀延伸至轮体内壁，这种筋位设计在保证轮体整体结构强度的同时，能够大幅减少材料用量，降低零件自重，同时避免实心轮体注塑过程中出现的缩痕、内应力集中问题，提升注塑成型的良品率。中心的滚动销与轮体采用过盈配合的装配方式，销体表面做了多道环形凹槽设计，装配时胶层或者注塑包胶能够嵌入凹槽内，避免轮体与销轴之间出现相对转动，保证扭矩传递的可靠性，同时销轴的空心结构设计，进一步降低了整体重量，也方便后续装配时穿入定位轴，不需要额外做复杂的轴端固定结构。

　　从设计思路层面拆解，这款结构的核心是平衡零件性能与制造成本，ABS材料本身具备良好的抗冲击性与尺寸稳定性，注塑成型的精度能够控制在±0.1mm范围内，完全满足轻载传动场景的公差要求，不需要后续的机加工工序，能够实现大批量快速生产。轮体的宽度与直径比例经过优化，在常规100N以内的径向载荷下，轮体的形变量能够控制在0.05mm以内，不会因为载荷作用出现轮体偏摆、卡滞的问题。销轴的伸出长度做了对称设计，两端的轴径保持一致，装配时不需要区分方向，能够降低产线装配的出错率，销轴的外径与常规的轻型支架安装孔位匹配，不需要额外定制配套的安装支架，能够直接适配市面上通用的小型输送线导轨支架、设备壳体安装位。

　　在安装边界方面，这款轮轴组件的安装只需要在对应支架上加工与销轴外径匹配的光孔即可，孔位的同轴度公差要求在0.2mm以内就可以保证顺畅运行，不需要额外加装轴承，因为ABS材质本身的自润滑特性，销轴与安装孔之间的摩擦系数极低，在转速不超过300r/min的场景下，长期运行也不会出现过度磨损的问题。轮体的最大回转直径需要在设计安装位时预留足够的间隙，避免轮体转动时与周边的结构件发生刮擦，轮体侧面与安装支架之间的预留间隙控制在0.3-0.5mm即可，既不会出现过大的窜动，也不会因为安装误差导致轮体与支架摩擦。在实际选型应用时，需要注意使用场景的环境温度，ABS材料的长期使用温度不超过60摄氏度，不能应用在靠近热源、有强腐蚀溶剂的场景中，如果需要在更高温度或者有腐蚀的环境下使用，只需要替换轮体与销轴的材质即可，整体的结构尺寸不需要做调整，具备很强的适配性。这类结构在做三维建模时，重点需要注意加强筋的拔模角度，一般取1-1.5度即可，既方便注塑脱模，也不会影响筋位的结构强度，销轴上的环形凹槽边缘需要做小圆角过渡，避免应力集中导致销轴断裂，轮体外圈的滚花深度控制在0.2mm左右，过深会导致注塑填充困难，过浅则无法起到增大摩擦力的作用。
