直角传动无齿轮变速机构带桨叶实验台

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462790
  • 直角传动无齿轮变速机构带桨叶实验台
  • 直角传动无齿轮变速机构带桨叶实验台
  • 直角传动无齿轮变速机构带桨叶实验台
  • 直角传动无齿轮变速机构带桨叶实验台
  • 直角传动无齿轮变速机构带桨叶实验台

  这套无齿轮传动机构的设计初衷,是解决小空间内直角轴系动力传输的轻量化需求,在对传动精度要求不高、但需要快速搭建动力传输路径的场景中,这类结构可以跳过齿轮加工的复杂工序,仅通过连杆、偏心轮类构件的组合就能实现动力的换向与变速输出。从实际应用场景来看,这类结构常出现在小型教学实验装置、简易农用传动设备、便携应急动力传输单元中,比如小型水面推进装置的动力换向、教学演示用传动原理实验台,都能看到这类无齿轮传动结构的应用,它不需要高精度的齿轮加工设备,普通机加工条件下就能完成构件制作,适合小批量、快速投产的简易传动场景。

  从功能特性上看,这套机构采用EL-Bow机构原理,核心是滑块连杆配合运动链实现动力传递,输入端的轴系通过偏心构件带动连杆做往复运动,再通过换向滑块将往复运动转化为垂直方向输出轴的旋转运动,最终带动端部的桨叶类负载转动。和传统锥齿轮直角传动相比,它没有轮齿啮合的接触应力集中问题,不需要做轮齿的热处理强化,构件的加工精度要求更低,装配时不需要严格调整轮齿啮合间隙,对安装基座的形位公差容忍度更高,哪怕机架存在一定的焊接变形,只要连杆的活动余量足够,就能正常传递动力。当然它也有自身的局限性,因为是连杆类传动,输出转速存在一定的脉动性,不适合对转速均匀性要求极高的精密设备,更适合负载波动小、对传动平稳度要求不苛刻的场景。

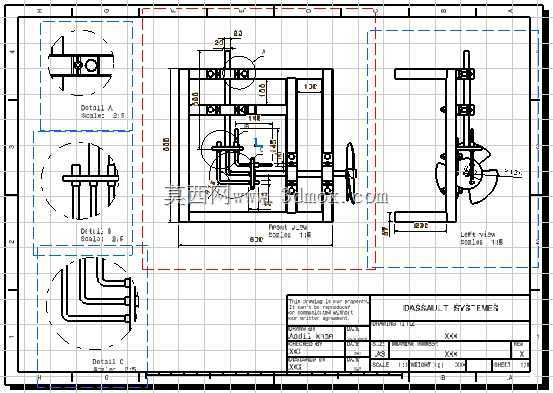

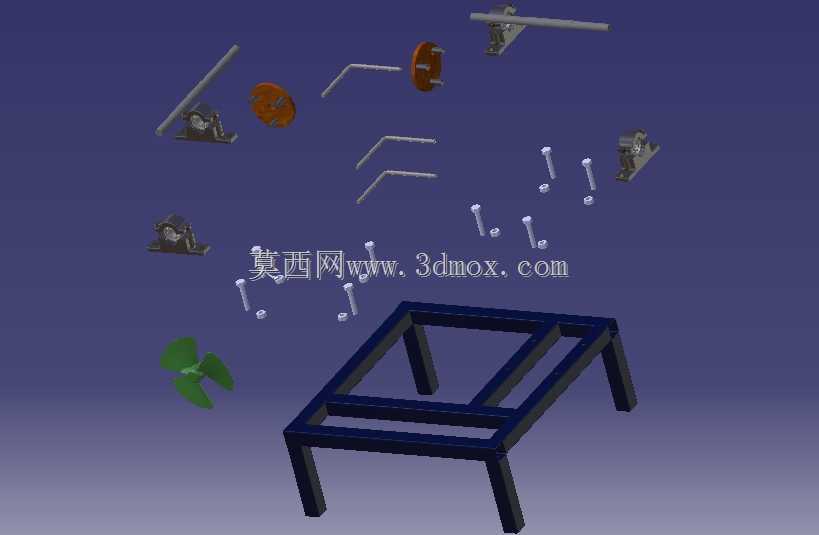

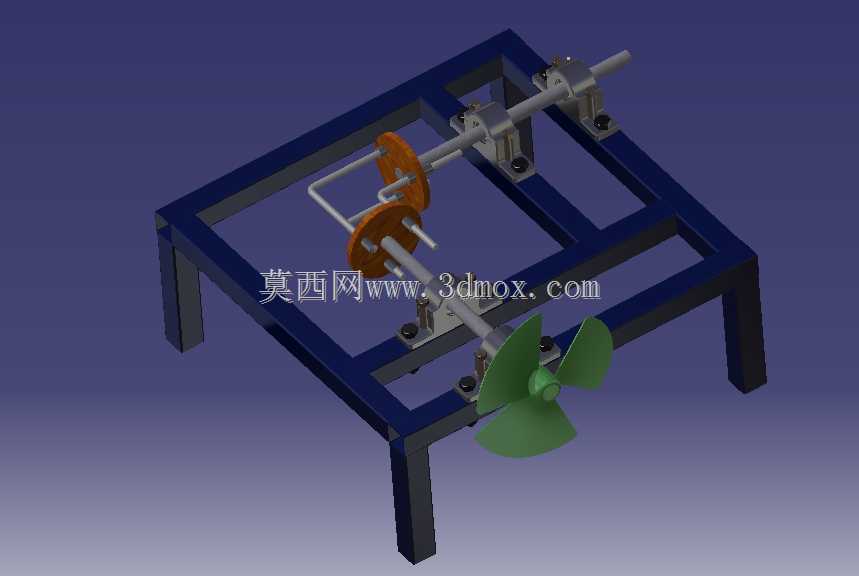

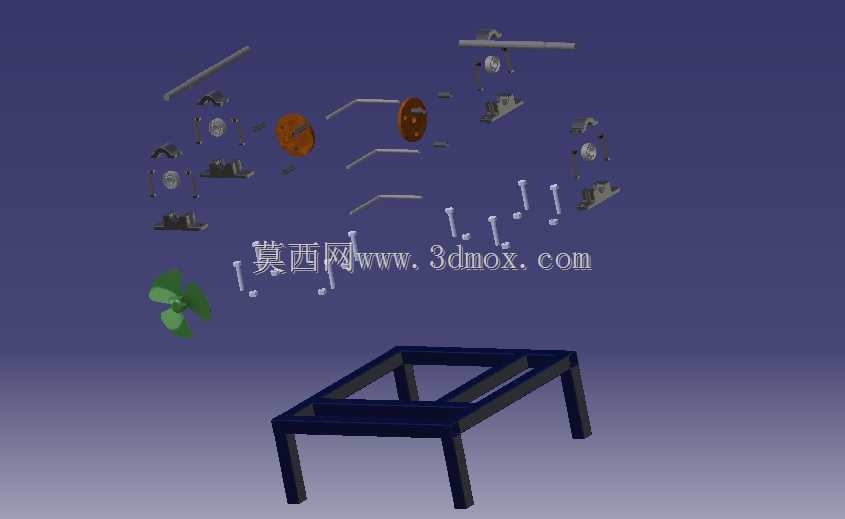

  设计思路上,这套机构采用框架式方管焊接机架作为安装基座,两根互相垂直的传动轴分别通过立式带座轴承固定在机架的上下两层框架上,输入轴端安装两个偏心轮,分别连接两组对称布置的连杆,通过双连杆的对称布置抵消一部分往复运动的惯性力,降低机构运行时的振动。输出轴端同样设置偏心连接座,和连杆端部的滑块结构配合,将连杆的往复推拉转化为输出轴的旋转扭矩,输出轴外伸端直接安装桨叶负载,不需要额外加装联轴器,缩短了动力输出端的悬臂长度,提升轴系运行的稳定性。机架的支腿采用等长方管制作,保证安装时的水平度,轴承座的安装位置预留了长条形调节孔,方便装配时调整轴系的相对位置,补偿构件的加工误差。

  从安装边界与尺寸适配来看,这套机构的机架整体为矩形框架结构,横向宽度要满足输入轴两端轴承座的安装间距,纵向深度要覆盖输出轴的外伸长度与桨叶的旋转半径,避免桨叶转动时和机架支腿产生干涉。输入轴的中心高和输出轴的中心高存在固定的垂直落差,这个落差尺寸由连杆的长度与偏心轮的偏心距共同决定,设计时需要先确定目标传动比,再反推偏心距与连杆长度的匹配关系,避免出现机构死点。安装时需要注意,带座轴承的固定螺栓要加装防松垫圈,因为连杆传动存在往复冲击载荷,普通螺栓容易在长时间运行后出现松动;连杆两端的铰接副要预留合理的配合间隙,间隙过小会出现卡滞,间隙过大会导致传动空程增大,输出端的动作滞后明显。另外,输出端如果连接桨叶类流体负载,还要考虑轴端的密封问题,若在水环境下使用,需要在输出轴的轴承外侧加装水封组件,避免流体进入轴承导致润滑失效。

  在实际选型适配时,这类无齿轮传动机构的传动比范围有限,通常适合小减速比的动力传输场景,输入转速不宜过高,否则连杆的往复惯性力会急剧增大,导致机架振动超标、铰接副磨损加快。如果需要调整输出转速,只需要更换不同偏心距的偏心轮,不需要更换整个传动机构,调整起来比更换齿轮副更便捷,这也是它在简易实验装置中被广泛应用的原因之一。建模过程中需要重点验证连杆的运动轨迹,通过运动仿真检查是否存在构件干涉,确认机构在整个运转周期内不存在死点位置,铰接副的活动范围不会超出构件的结构限制,同时要校核偏心轮与轴的连接强度,避免扭矩传递过程中出现键连接失效的问题。
