L形孔四工位分度钻孔夹具结构

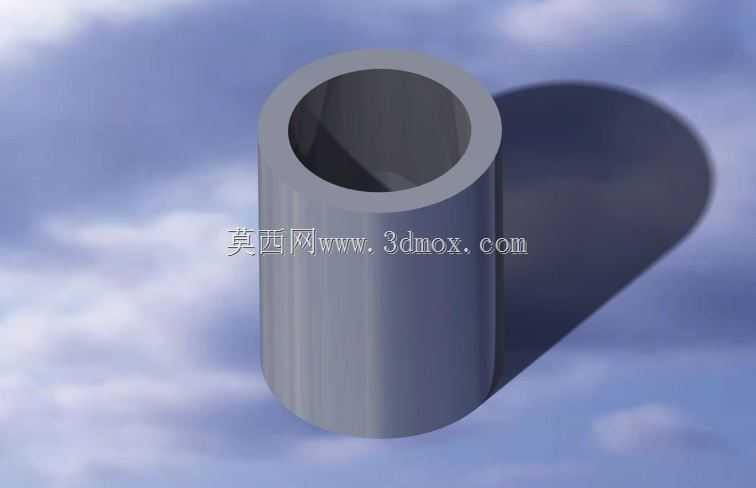

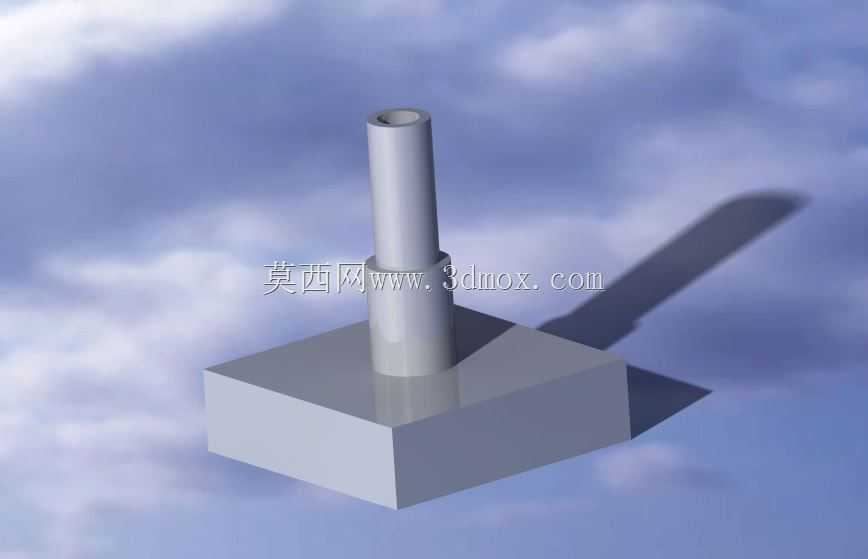

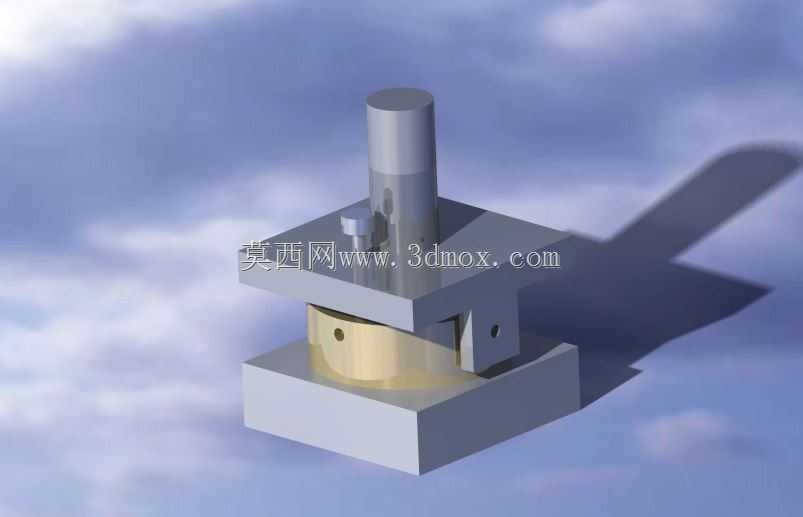

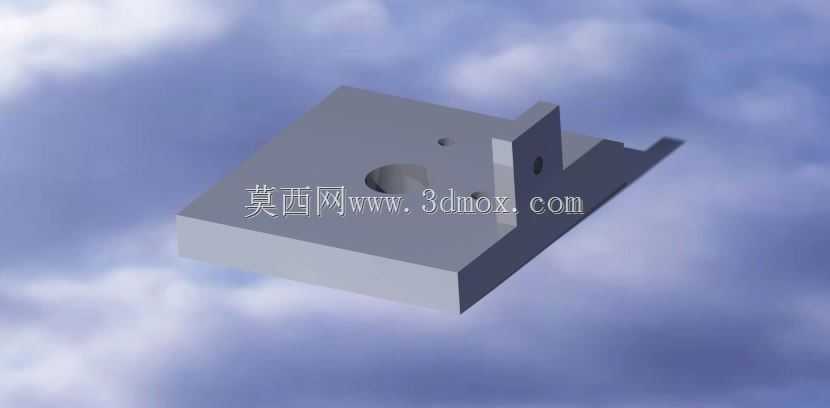

在中小批量盘类、套类零件的L形分布孔加工场景中，普通钻床搭配专用分度夹具是兼顾加工精度与生产效率的高性价比方案，这套L形孔分度夹具正是针对这类加工需求设计的专用工装。整套夹具采用分层堆叠式结构，底部为方形定位基座，可直接通过T型螺栓固定在钻床工作台面上，基座上表面设置有定位止口与导向滑槽，为上层分度回转部件提供稳定的安装基准，安装时需保证基座定位面与钻床主轴轴线的垂直度误差控制在0.02mm以内，避免钻孔出现偏斜。中间层为分度回转工作台，核心采用圆柱销分度定位结构，对应四个L形分布孔的加工工位，每次钻削完成一个孔位后，可拔出定位销转动回转台，待定位销卡入下一个分度槽后即可完成工位切换，无需重新拆装工件找正，能将单批次零件的孔位找正辅助时间压缩七成以上。上部设置有工件压紧机构，采用螺旋压紧结构，压头贴合工件上表面的接触区域做了防滑压花处理，可适配不同厚度的盘套类零件装夹，压紧力可通过顶部的压紧杆手动调节，既保证装夹刚性避免钻削时工件窜动，又不会因压紧力过大导致薄壁工件产生装夹变形。夹具的钻套导向组件设置在回转台侧方的立架上，钻套与钻床主轴保持同轴，钻削时钻头先通过钻套导向再接触工件，能有效避免钻头入钻时的滑移偏摆，保证孔位的位置度与孔径尺寸精度。整套夹具的外形轮廓为规整的方形结构，无外凸的易干涉部件，可适配台式钻床、立式钻床等多种常规钻削设备的安装空间，安装边界可覆盖常规小型零件的加工行程范围，无需对原有钻床设备做额外改造即可直接投入使用。设计过程中充分考虑了实际加工的操作便利性，分度切换的操作手柄设置在夹具侧方，操作人员站在钻床操作位即可单手完成分度操作，无需绕到设备另一侧调整，整套结构无复杂的液压、气动元件，日常维护仅需定期给分度转轴、定位销配合面加注润滑油即可，故障率极低，非常适合机加工车间的小批量多批次零件生产场景使用，针对L形分布的四个孔位加工，能稳定保证各孔之间的角度位置精度，减少人工找正带来的人为误差。
