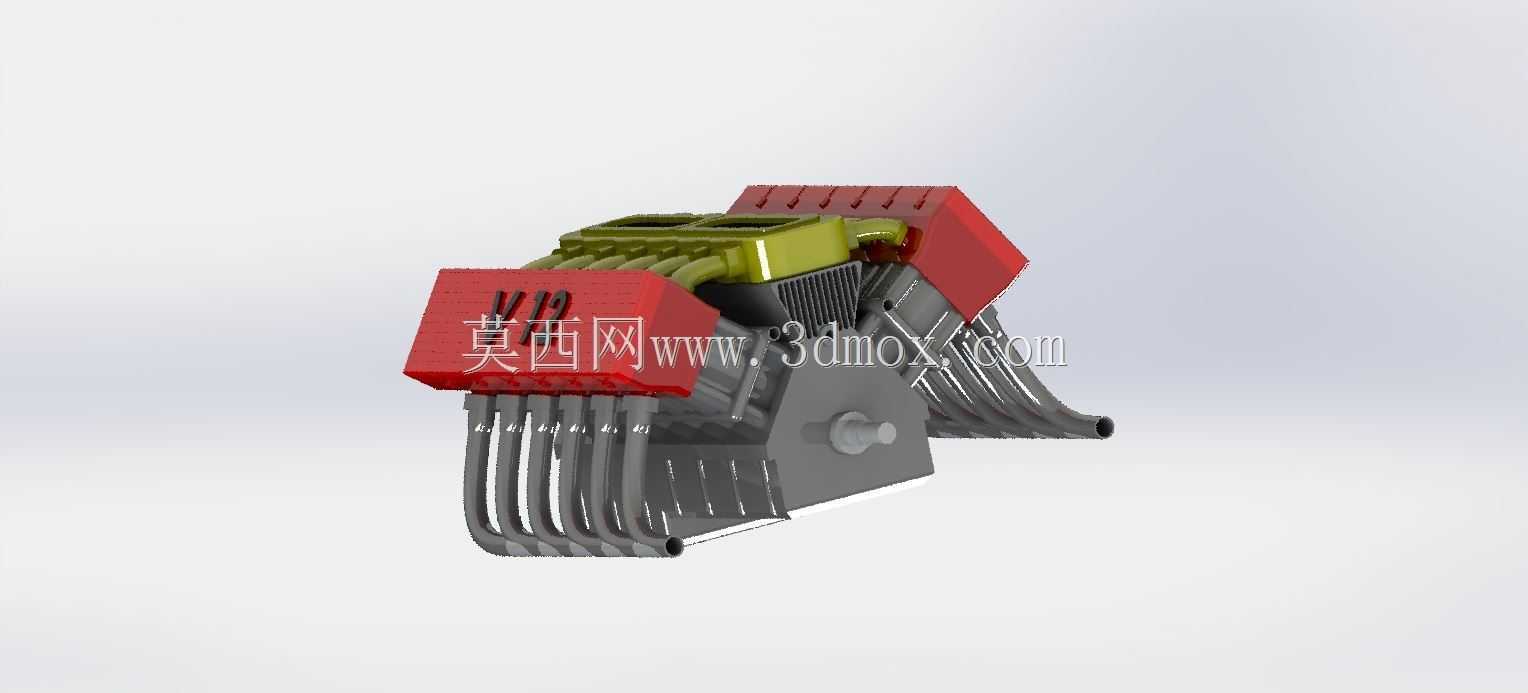

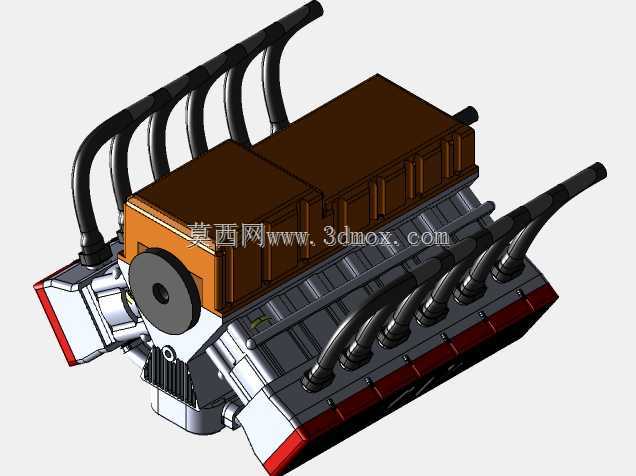

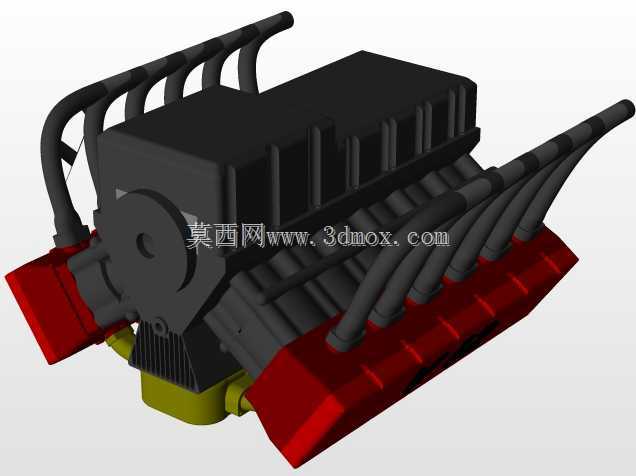

V型12缸汽车动力装置结构三维设计

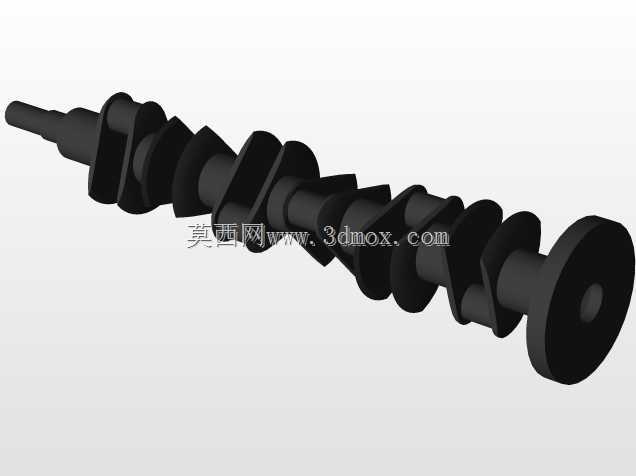

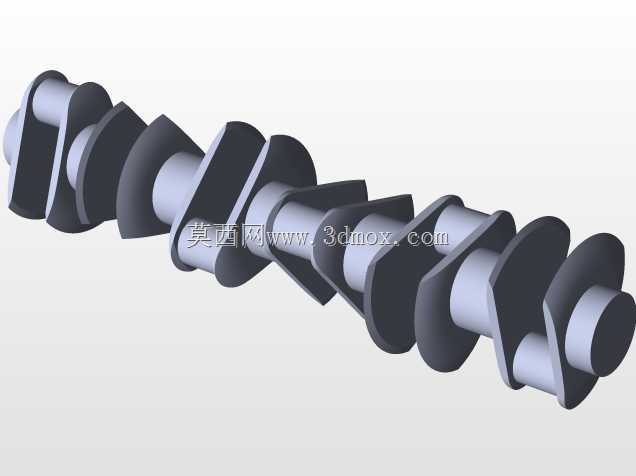

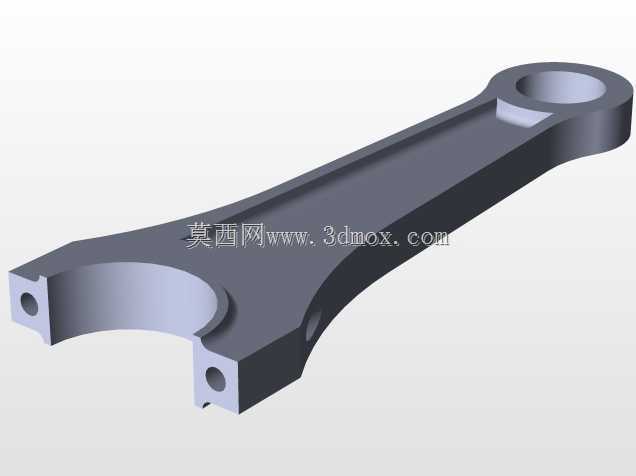

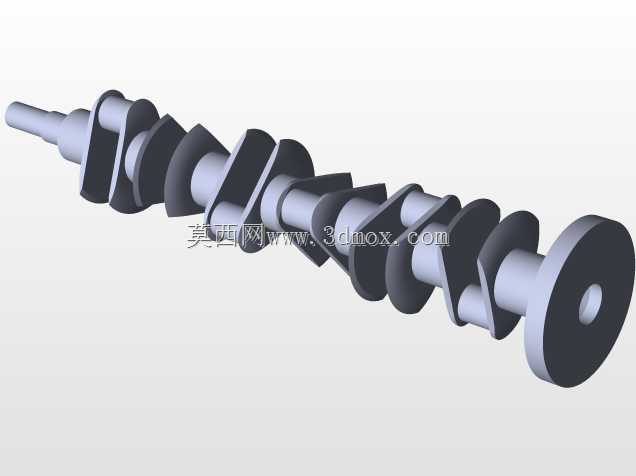

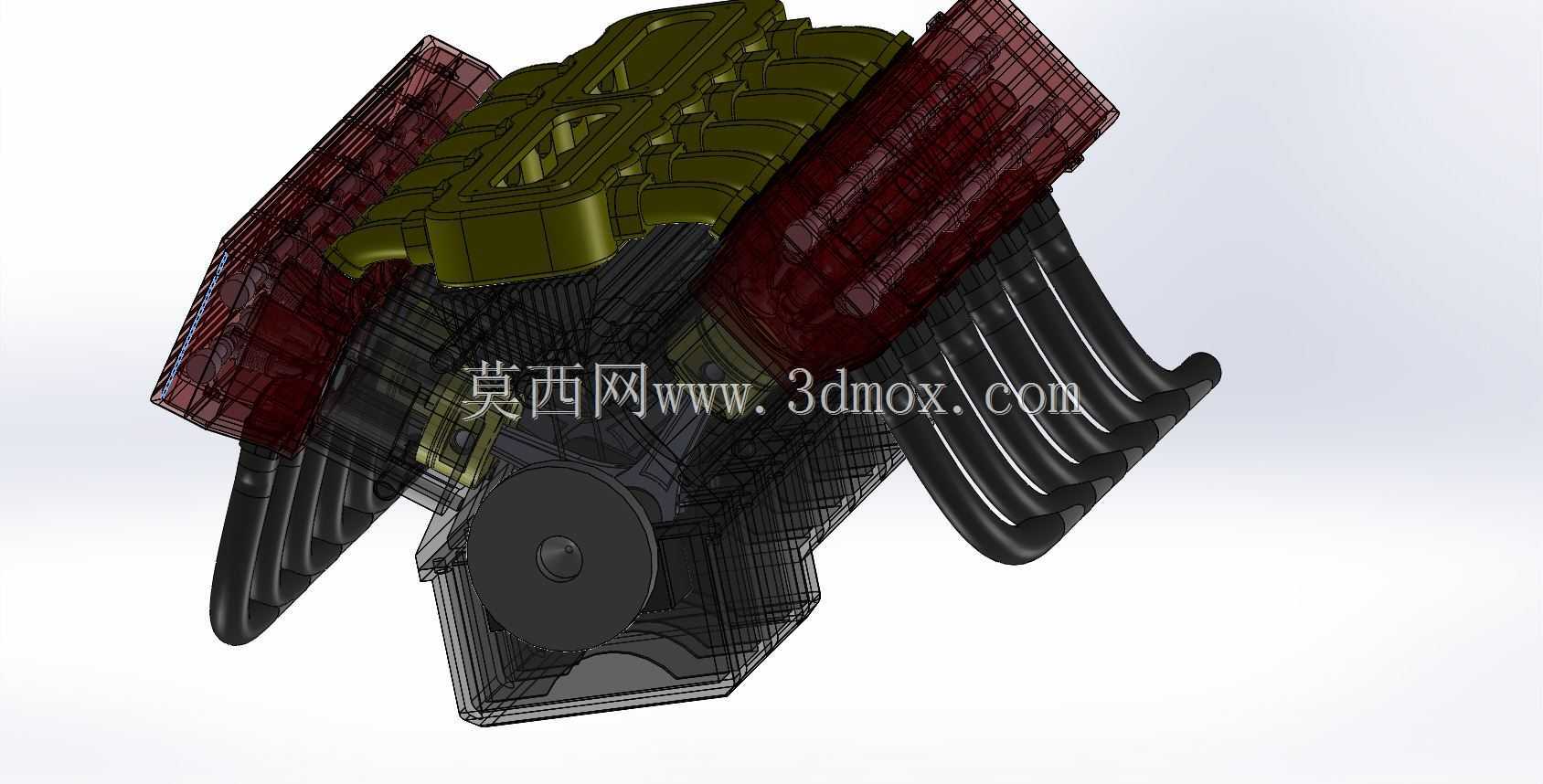

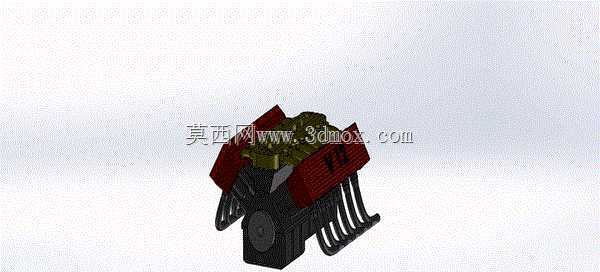

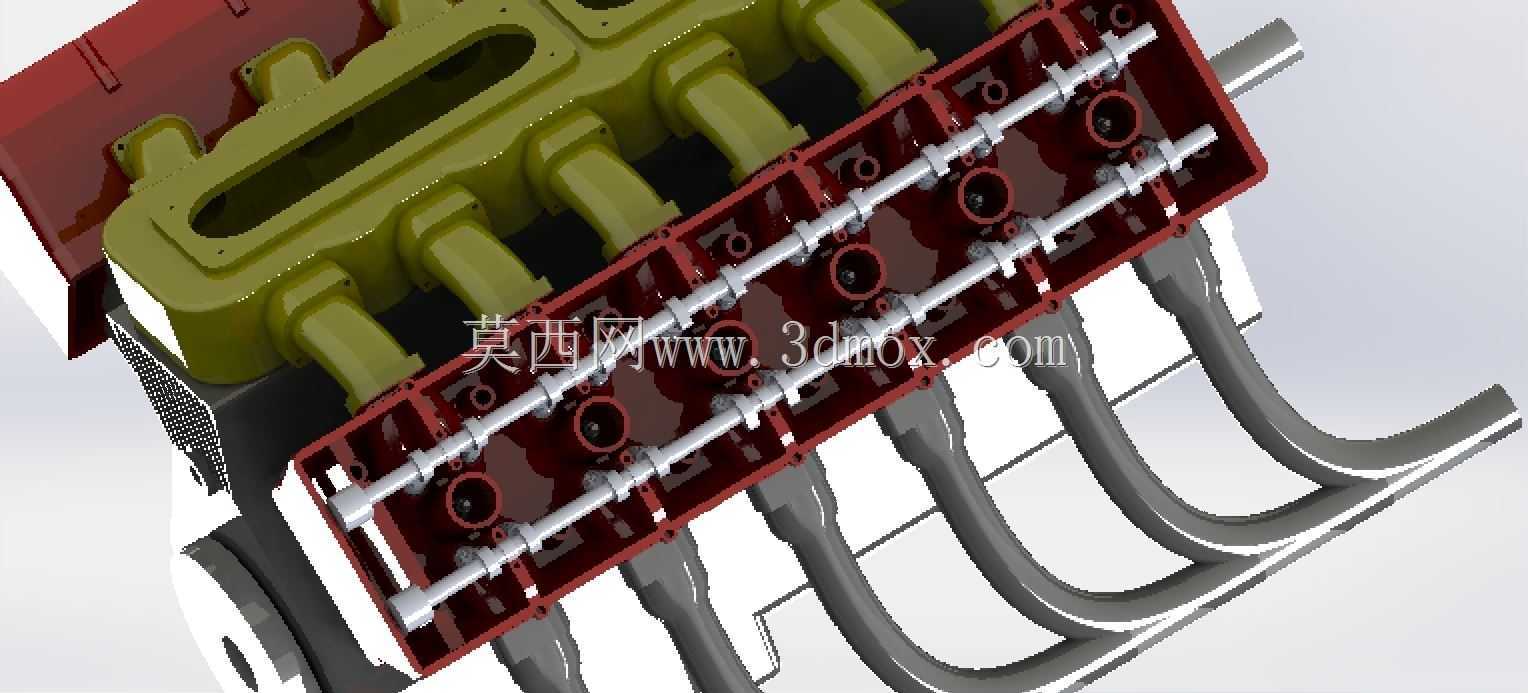

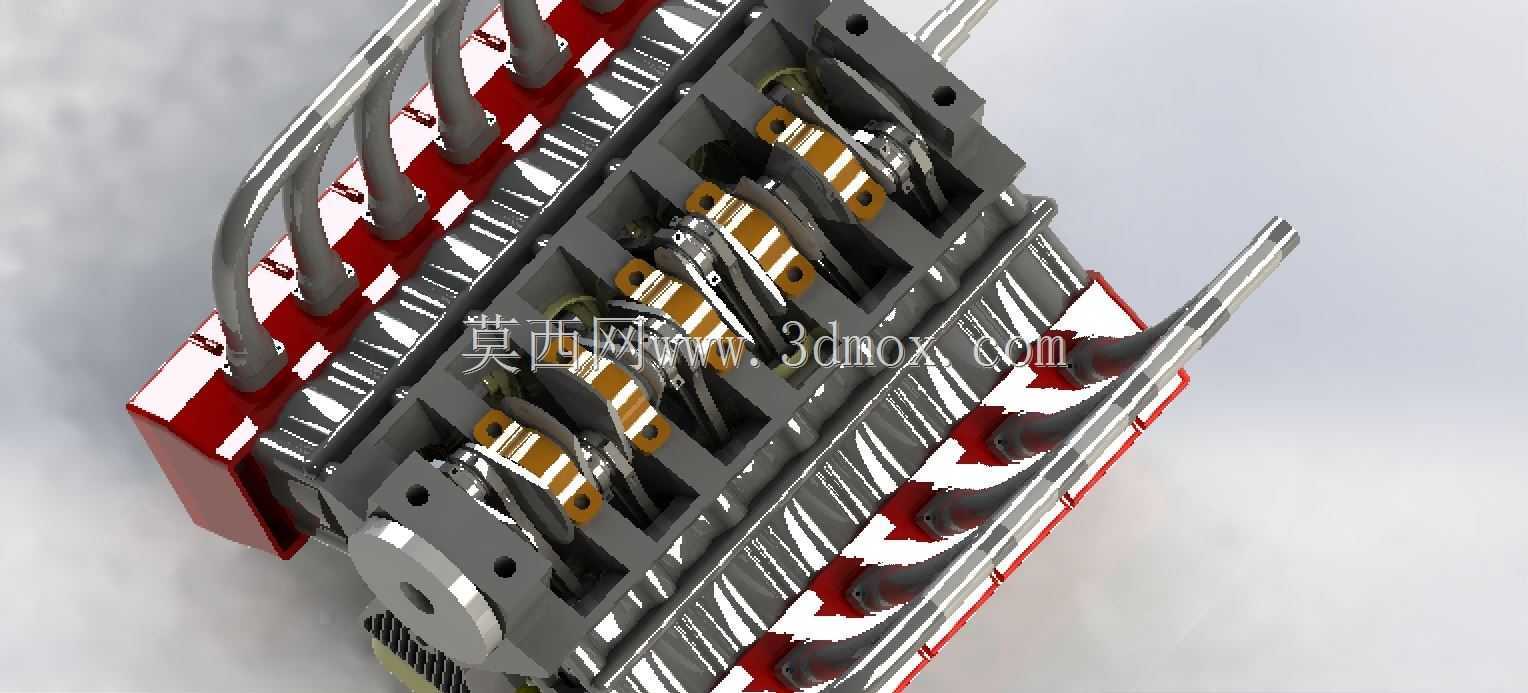

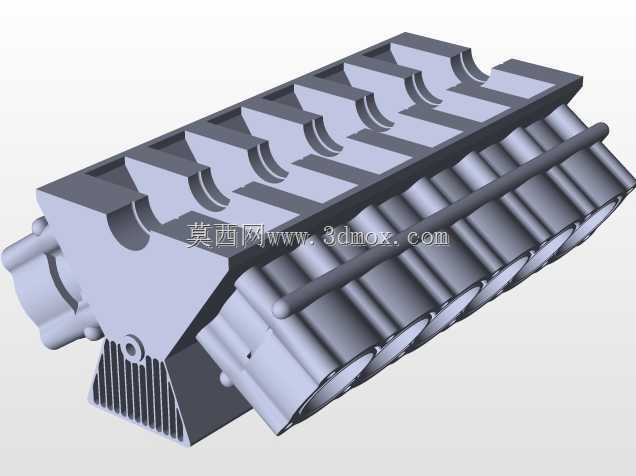

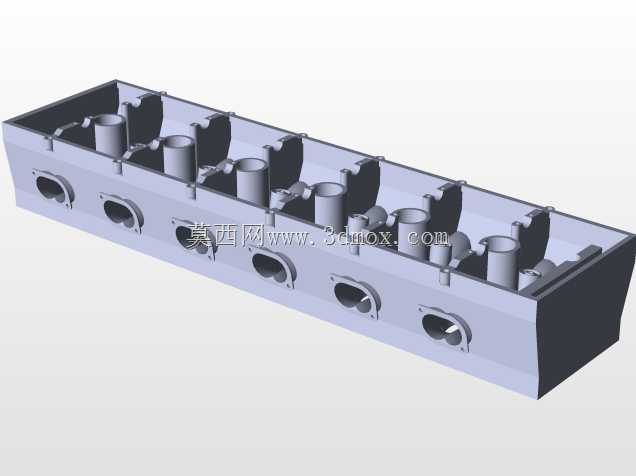

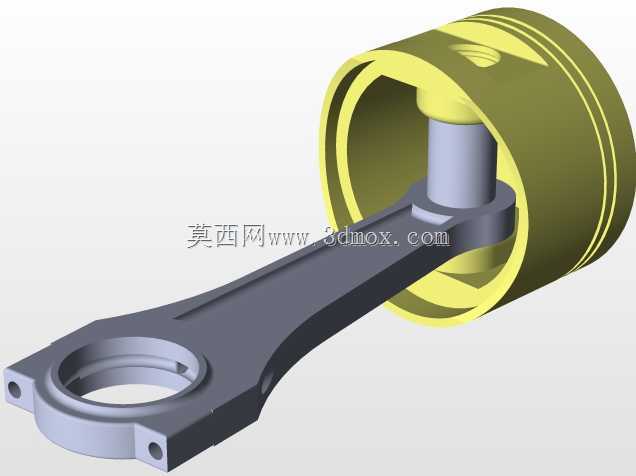

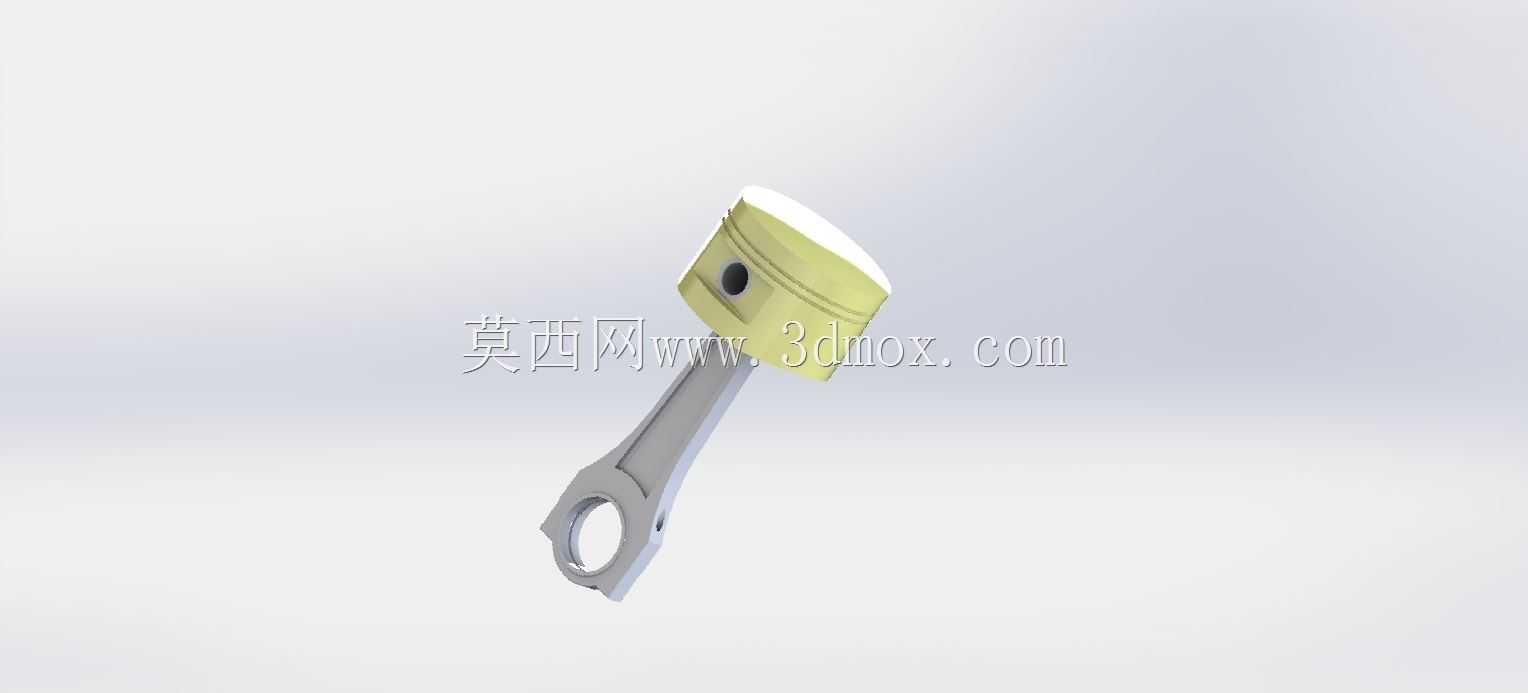

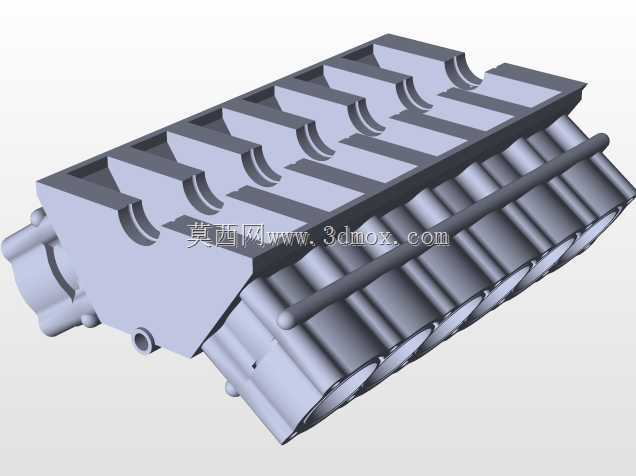

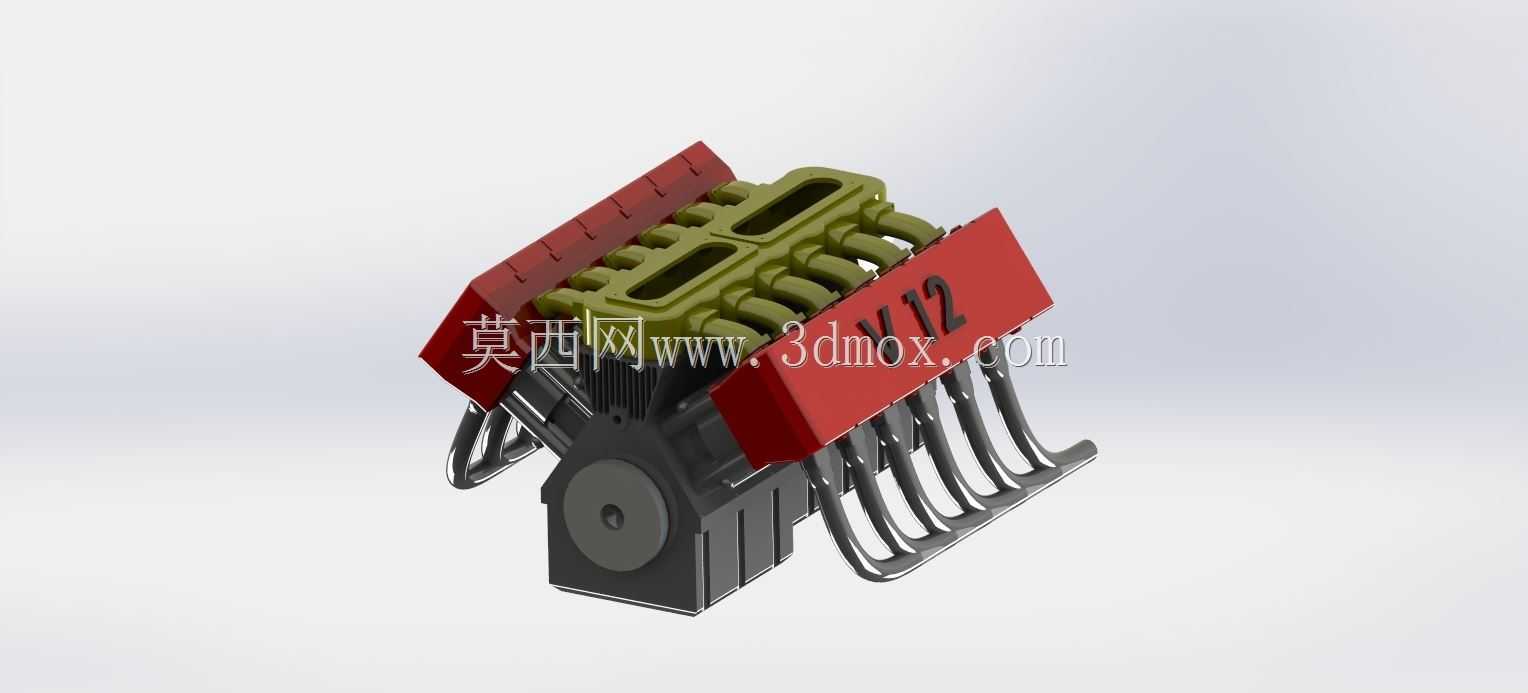

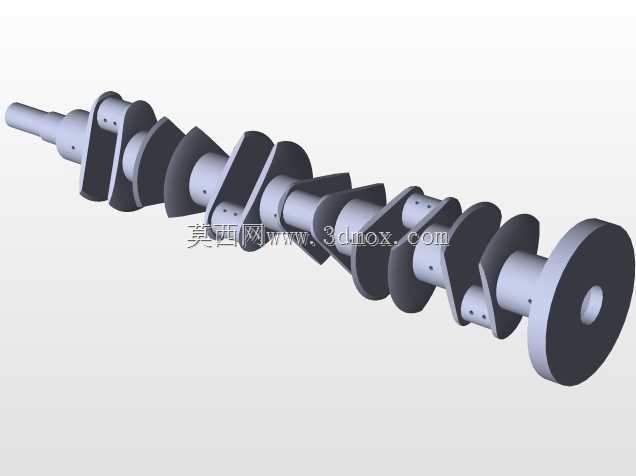

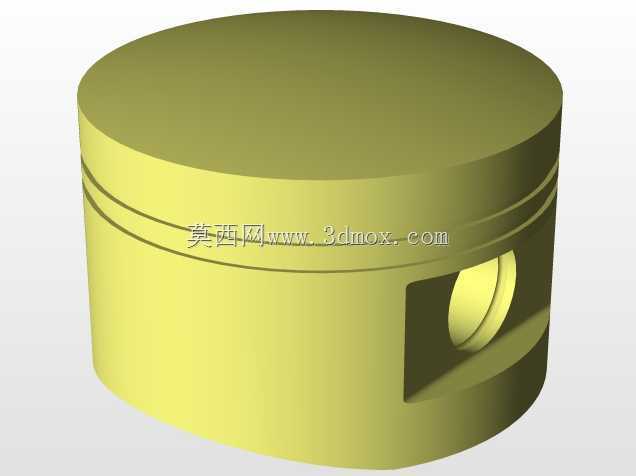

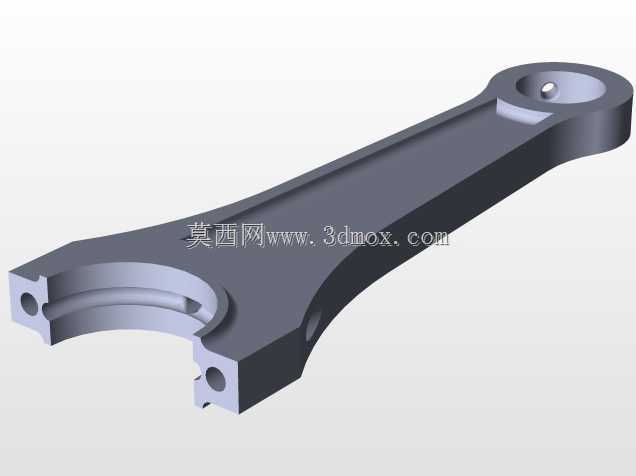

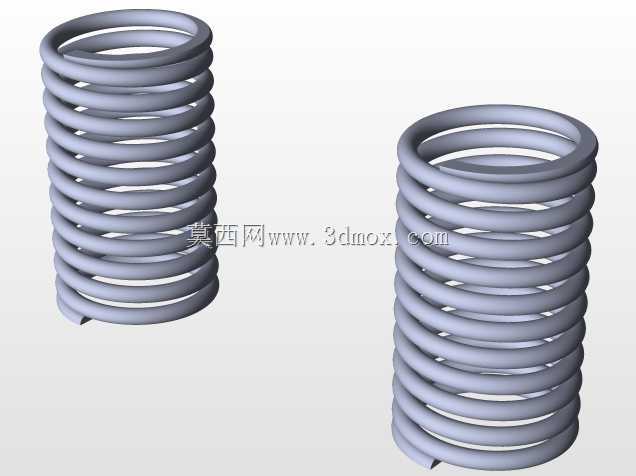

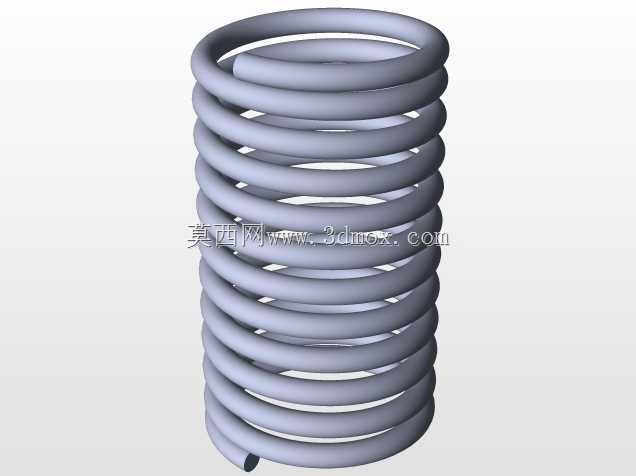

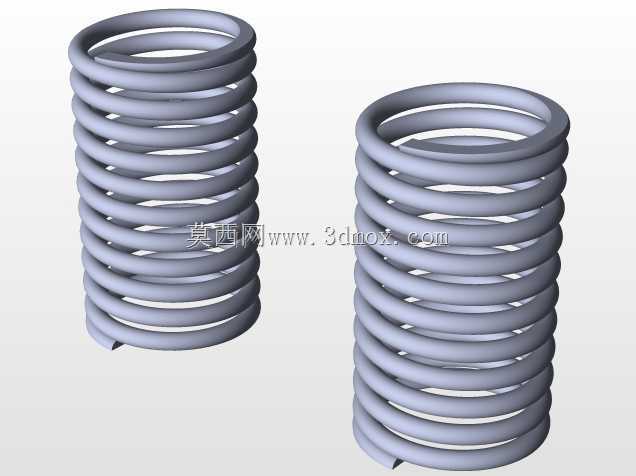

　　在大排量豪华乘用车、高性能跑车以及重型特种车辆的动力匹配场景中，V12结构的内燃机始终是动力输出平顺性与峰值功率储备的标杆选项，这类动力装置通过两侧各6个气缸呈V型夹角布置的结构，在兼顾紧凑轴向尺寸的同时，能实现更大的总排气量，相比直列六缸或V8结构，其做功冲程的重叠度更高，曲轴运转时的动平衡表现更优，可在低转速区间输出充沛扭矩，同时高转速区间的动力攀升线性度更好，适配对NVH表现与动力储备有极高要求的整车平台。从实际装车用途来看，这类动力装置除了搭载在民用高端乘用车型上，也会经过针对性调校后应用在特种工程车辆、固定动力机组以及高性能赛用平台上，不同场景下的结构细节会有差异，但核心的V型12缸布局逻辑保持一致。从结构设计思路来看，该模型还原了V12发动机的核心组成部分，两侧气缸盖采用独立的进排气布局设计，每侧气缸的进气道与排气道分置缸盖两侧，配合独立的气门机构布置，可保证各气缸的进排气效率一致性，避免因各缸进气量差异导致的运转抖动。缸体部分采用上下分体式设计，上部为气缸体集成冷却水套结构，下部为曲轴箱承载结构，曲轴采用12个曲柄销对应12组活塞连杆组件，V型夹角的选取经过动平衡校核，保证活塞往复运动产生的一阶、二阶惯性力可通过曲轴平衡块实现大部分抵消，减少运转时的整机振动。活塞连杆组件采用斜切口连杆设计，适配V型布局下的活塞侧推力方向，活塞裙部的型线设计考虑了热膨胀后的配合间隙，保证热机状态下活塞在气缸内的运动顺畅度，避免拉缸或敲缸问题。

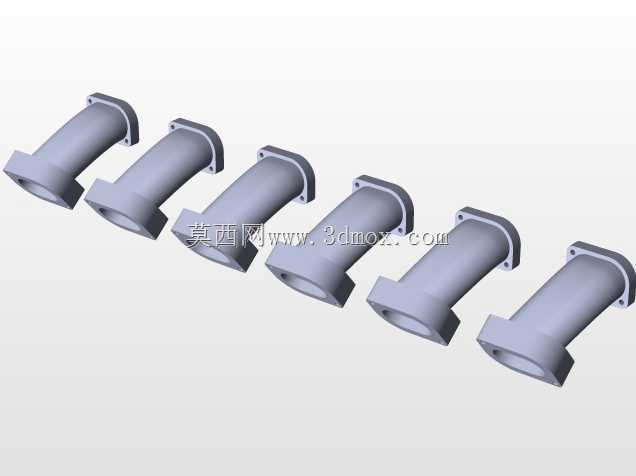

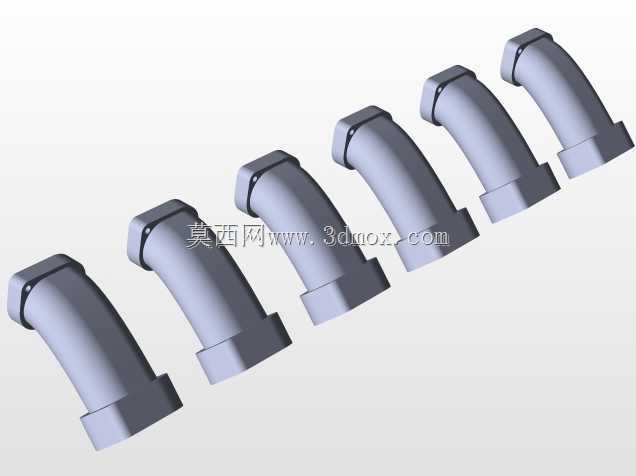

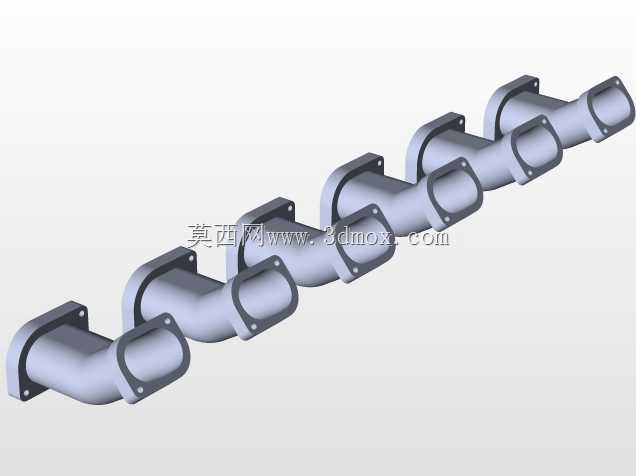

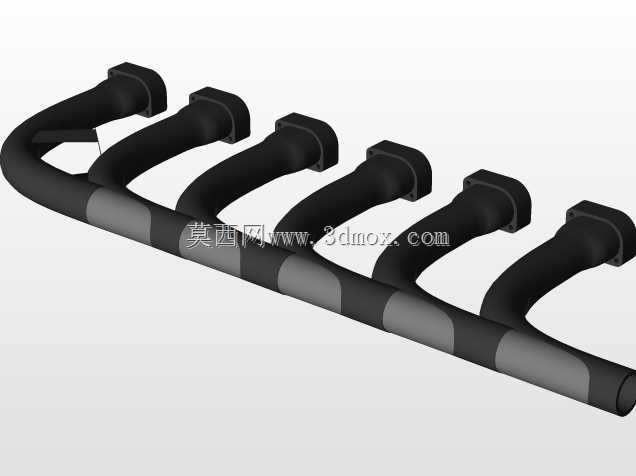

　　进排气歧管的布局贴合缸盖的接口位置，两侧进气歧管采用对称式设计，可保证进气路径长度一致，让各气缸的充气效率尽可能均匀，排气歧管采用等长设计，减少排气干涉，提升排气顺畅度，同时为后续三元催化器、涡轮增压器等后处理或增压部件的安装预留接口位置。从安装边界来看，这类V12发动机的整体宽度相比直列六缸机型更大，但轴向长度更短，可在横置或纵置的动力舱布局中灵活适配，整机的安装悬置点通常布置在缸体两侧与变速箱连接端的下部位置，模型中还原的缸体外部加强筋结构，既可以提升缸体的结构刚性，也可作为悬置支架、附件支架的安装基座。发动机前端的轮系布置位置预留了发电机、空调压缩机、水泵、转向助力泵等附件的安装空间，轮系的张紧结构安装位也做了对应还原，

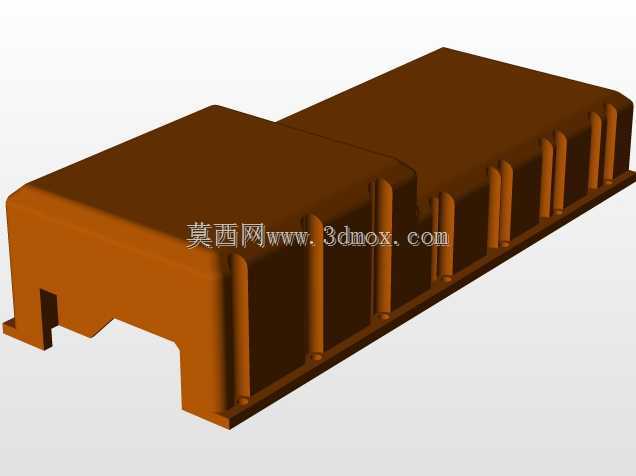

　　可保证附件驱动皮带的运转稳定性。后端与变速箱连接的法兰面结构符合常规动力总成的连接尺寸逻辑，飞轮壳的结构可容纳离合器总成或液力变矩器，保证动力向传动系统的平顺传递。在润滑系统的结构设计上，模型还原的油底壳结构位于缸体下部，采用深槽式设计，可在车辆大角度倾斜时保证机油泵的吸油可靠性，缸体内部的主油道布置在缸体两侧，可将机油输送到各个曲轴主轴颈、连杆轴颈以及凸轮轴轴颈位置，保证各运动副的润滑可靠性。冷却系统的水套结构覆盖气缸周围与缸盖的燃烧室、气门座圈位置，可将燃烧产生的多余热量及时带出，保证整机工作在合理的温度区间。对于三维建模从业者而言，这类动力装置的建模过程需要重点关注各部件的装配约束关系，比如活塞与气缸的同轴度、

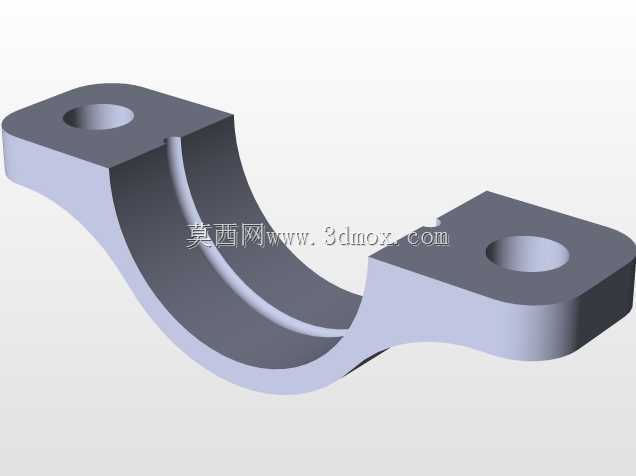

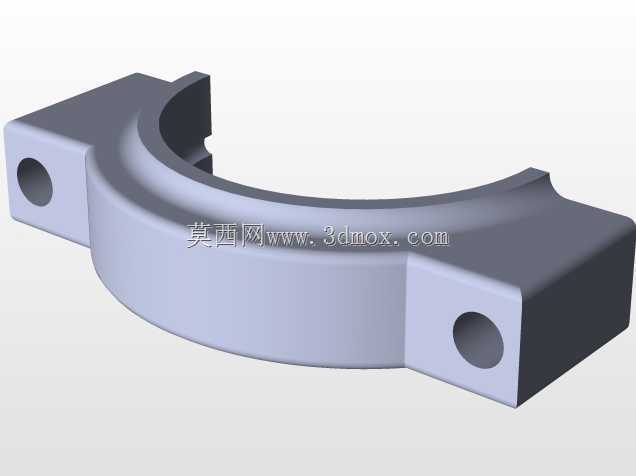

　　曲轴主轴颈与缸体主轴承座的同轴度、凸轮轴与缸盖凸轮轴轴承孔的同轴度，这些装配公差的还原直接影响模型后续做运动仿真时的准确性，在建模时需要先搭建整机的骨架模型，确定各核心部件的基准位置，再逐个完成零件的细化设计，避免后续装配时出现干涉问题。同时，V型夹角的角度、曲柄的相位角这些核心参数需要符合内燃机的设计原理，不能随意设定，否则会导致模型的运动逻辑不符合实际工程情况。在做结构选型参考时，这类模型可帮助设计人员直观理解V12发动机的整体布局逻辑，对比不同排量机型的结构尺寸差异，为整车动力舱的布局设计、动力总成的匹配选型提供直观的三维参考，也可作为内燃机结构教学的演示模型，帮助初学者理解多缸内燃机的工作逻辑与结构组成。
