带焊接附件的肘节式压紧夹钳结构

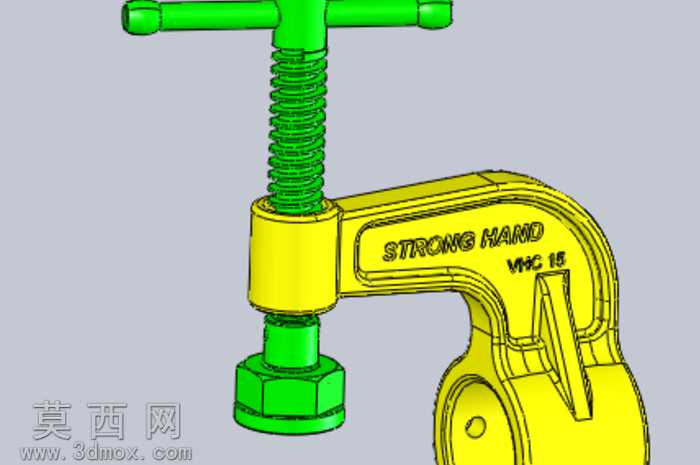

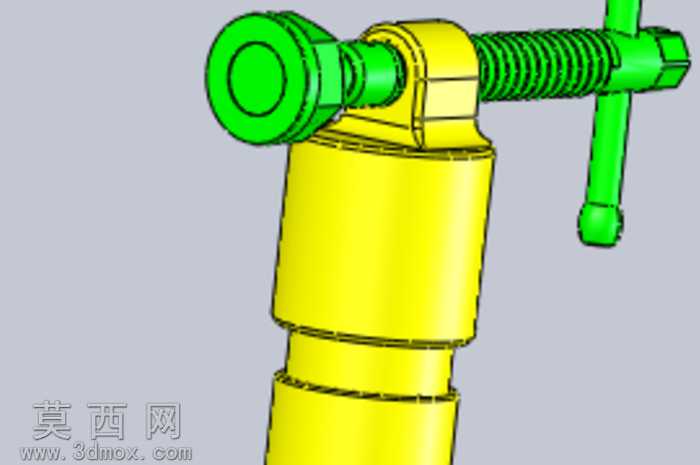

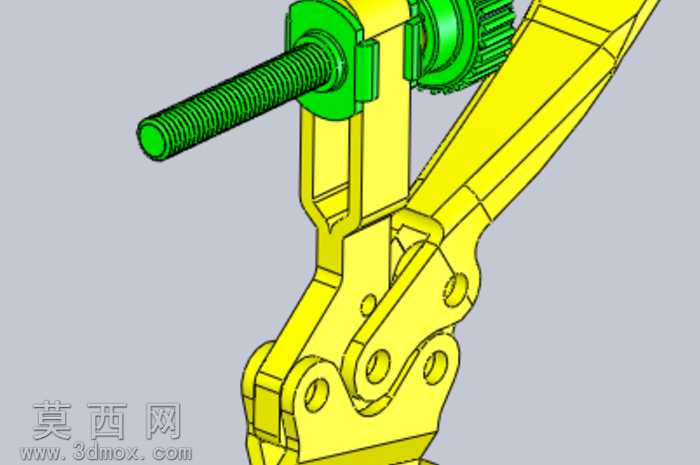

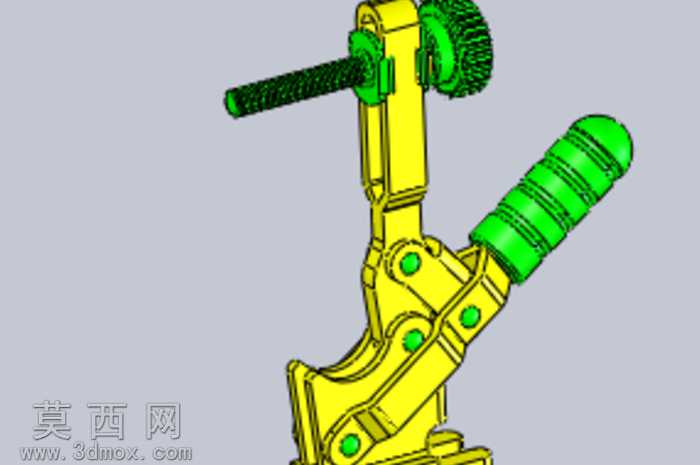

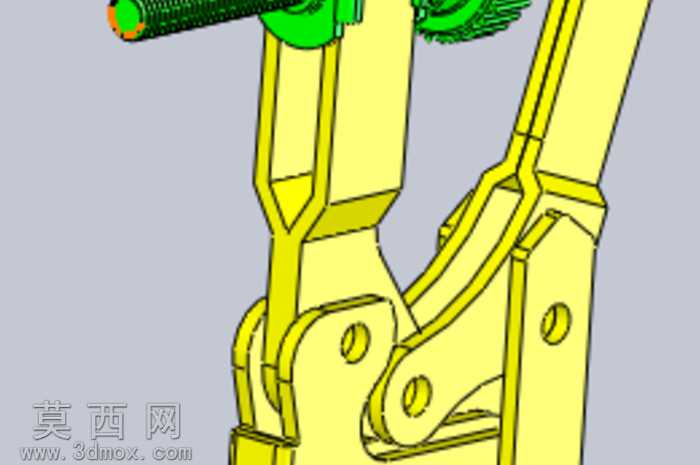

本模型为带附加焊件的肘节式快速夹钳三维结构，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工与装配的实际公差要求，对每一处铰接孔位、连杆壁厚、螺纹牙型都做了精准的特征还原，未对结构做过度简化，可直接用于工程出图、装配模拟与工装方案验证。模型渲染阶段采用差异化材质区分不同功能部件：夹钳主体的连杆铰接结构赋予亮黄色金属漆材质，模拟经过表面喷塑处理的高强度合金钢结构，表面带有细微的磨砂质感，还原工业工装的真实触感；前端的调节螺杆赋予亮绿色硬质氧化金属材质，清晰区分调节功能部件，螺纹部分采用螺旋扫描特征逐牙生成，牙距、牙型角完全匹配公制传动螺纹标准，可直观展示螺杆的行程调节范围；铰接部位的销轴做了金属高光处理，突出转动副的装配位置。结构设计上采用多连杆肘节自锁原理，通过三组铰接连杆的力臂变化实现压紧状态下的机械自锁，当夹钳处于压紧工位时，连杆铰接点越过死点位置，即使承受反向载荷也不会意外松脱，保障装夹可靠性；前端的加长调节螺杆可适配不同厚度的被夹工件，通过旋转螺杆即可微调压紧行程，无需调整夹钳整体安装位置；附加的焊件结构为夹钳提供了稳定的安装基准，焊件上预留的安装孔位可直接将夹钳固定在工装台面、焊接工位或装配治具上，无需额外设计转接支架。设计思路围绕工业现场的快速装夹需求展开，在保证结构强度的前提下优化了连杆的受力角度，降低操作时的按压力度，同时对所有棱边做了工艺倒角处理，避免使用过程中的锐边划伤，整体结构紧凑、动作顺畅，可广泛应用于焊接工装、装配治具、工件定位等多种工业场景，模型完整保留了所有装配约束关系，可直接进行运动仿真，验证夹钳的开合行程、自锁角度与压紧力传递路径。
