小型越野车辆底盘结构三维设计

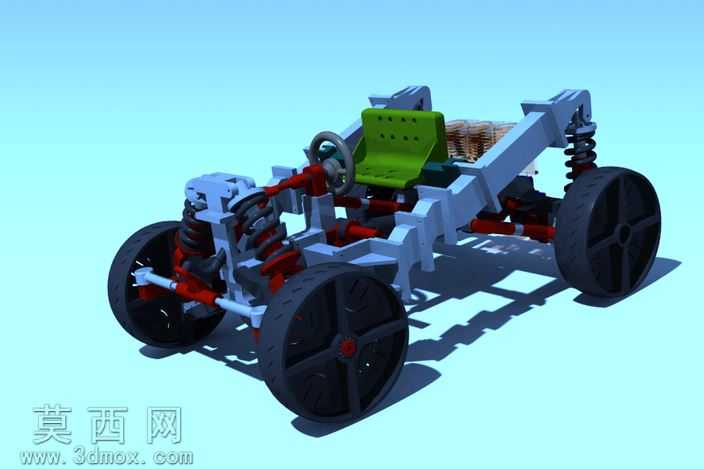

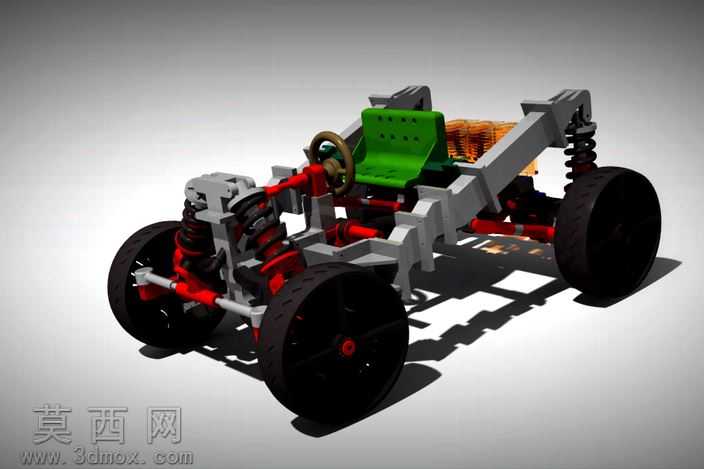

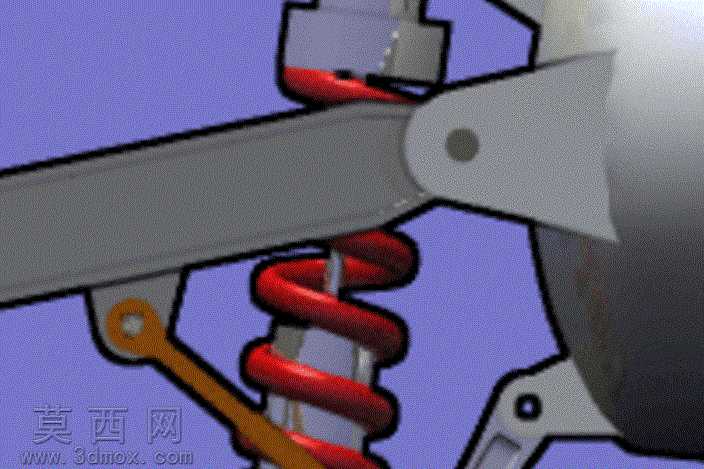

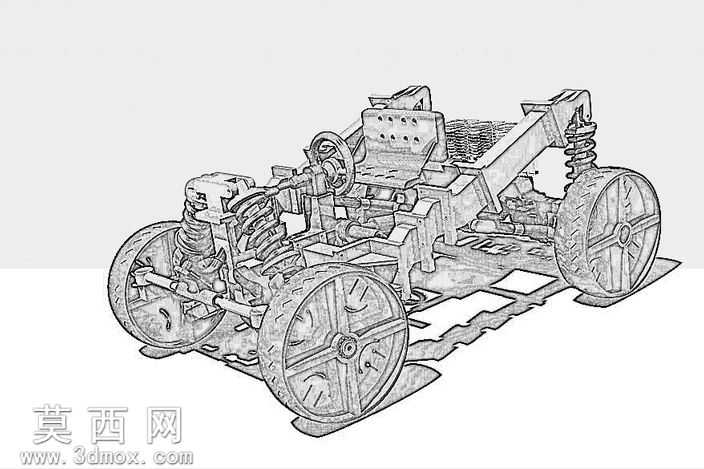

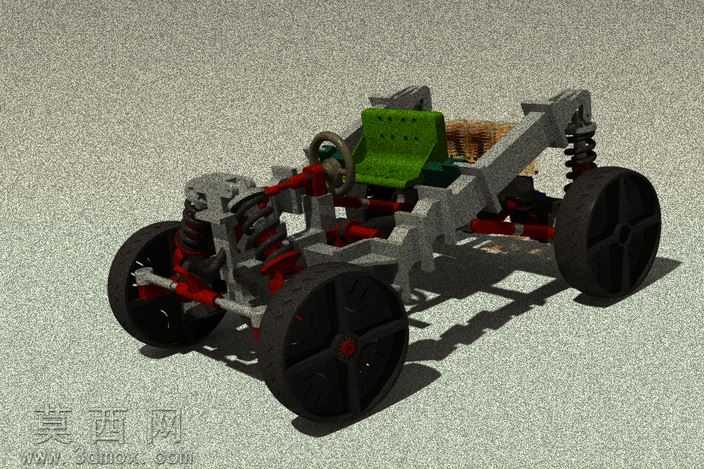

本作品为小型越野车辆底盘结构的三维设计成果，采用CATIA软件完成全参数化建模与装配设计，完整还原了越野小车底盘的核心机械结构。建模过程中首先搭建整体车架的基准坐标系，以焊接式钢管车架为主体承载结构，依次完成前后双叉臂独立悬架、螺旋弹簧减震器、转向拉杆、转向柱与方向盘、驾驶座椅、车轮总成、传动杆件等部件的独立建模，所有零件均按照实际机械装配约束完成配合，可清晰展示各部件的相对位置与运动关系。材质渲染阶段，针对不同部件赋予对应材质属性：车架结构件采用哑光金属灰材质模拟高强度钢材质感，减震弹簧、传动拉杆等运动部件赋予亮面金属红材质区分功能模块，座椅采用哑光绿色工程塑料材质，轮胎采用黑色哑光橡胶材质并还原胎面纹理细节，减震器阻尼筒做镀铬亮面金属处理，整体渲染采用浅蓝色渐变背景，添加柔和的环境光与定向光源，投射出清晰的结构阴影，充分凸显底盘各部分的层次结构与机械质感。设计思路上，该作品聚焦小型越野车辆的底盘通过性设计，前后悬架均采用长行程独立减震结构，预留足够的跳动行程以适应非铺装路面的起伏，转向系统采用齿轮齿条式传动结构，转向柱角度符合人体工程学驾驶姿态，车架采用镂空式钢管结构在保证结构强度的同时降低整体重量，四个大尺寸越野轮胎搭配宽轮距设计提升行驶稳定性，所有传动杆件的布局均避开悬架跳动干涉区间，可直观展示车辆转向、减震动作的运动逻辑，完整呈现了小型越野底盘从结构布局到细节设计的完整思路，可作为车辆底盘结构学习、机械原理演示的参考模型。
