MGN12H微型线性导轨滑块结构设计

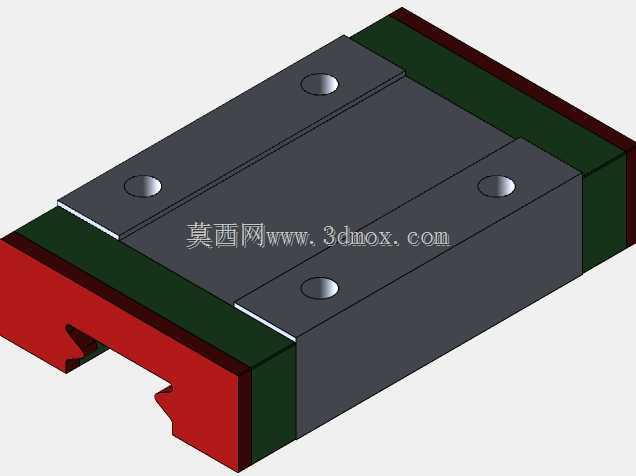

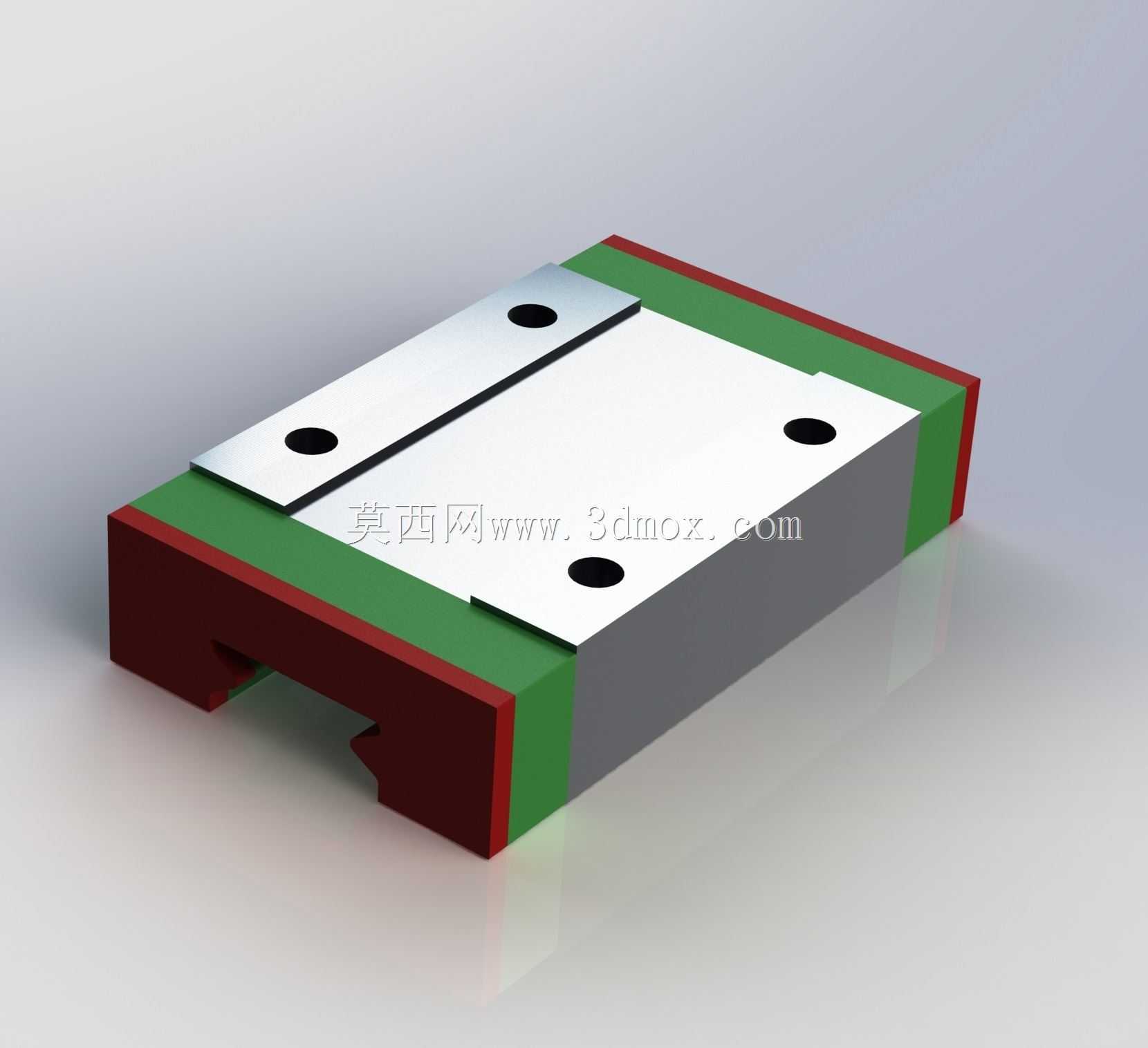

　　在桌面级精密加工设备、小型自动化检测工位、3D打印运动轴以及实验室精密位移平台的设计选型中，微型线性导轨滑块的适配性往往直接决定整套运动机构的最终精度表现，MGN12H滑块作为12规格微型导轨的标准加长滑块型号，是这类轻载高精度传动场景里应用频次极高的部件。从实际安装边界来看，这款滑块适配公称宽度12mm的MGN系列线性导轨，滑块本体的安装孔位采用对称四孔布局，孔位间距经过标准化校准，可直接匹配市面通用的12mm微型导轨安装基准，安装面的平面度公差控制在微米级，装配时无需额外做配磨修正，只要保证安装基座的直线度与平面度符合设计要求，锁紧安装螺钉后即可获得稳定的滑动精度。滑块的结构设计充分考虑了轻载高速工况的使用需求，

　　本体采用金属基座搭配内置循环滚珠通道，两侧的密封端盖可以阻挡加工过程中产生的细微切屑、粉尘进入滚珠循环腔，避免滚动体出现卡滞、磨损加剧的问题，端盖与导轨接触的唇边采用低摩擦耐磨材质，既保证密封效果，又不会额外增加滑动阻力，在高速往复运动时也不会出现明显的爬行现象。在实际设备应用中，这类滑块常被用在雕刻机的Z轴升降传动、小型点胶机的XY轴运动平台、视觉检测设备的镜头位移模组上，这类场景的负载普遍不大，但对运动的直线度、重复定位精度要求较高，MGN12H滑块加长的本体长度相比同规格标准短滑块，拥有更高的抗倾覆力矩能力，当滑块承受偏载时，内置的滚珠列可以均匀分散载荷，不会出现局部应力集中导致的精度快速衰减问题。设计建模过程中，

　　滑块的各部分结构都做了工程化的细节处理：滑块与导轨配合的滚道截面采用哥特式圆弧结构，这种结构可以让滚珠与滚道形成两点接触，接触刚性更好，同时可以自动补偿一定的安装间隙，即使安装时存在微小的平行度偏差，也能保证运动的顺滑度；滑块顶部的安装沉孔深度经过精准核算，锁紧螺钉后螺钉头部不会高出滑块上表面，避免干涉滑台上面搭载的负载安装；两侧的绿色密封件与端盖采用卡扣式连接，后期维护更换密封件时无需拆解整个滑块本体，只需撬开卡扣即可更换，降低了设备运维的难度。在做整机结构设计时，选用这款滑块需要注意预留对应的安装空间：滑块的总宽度、总长度以及高度都有标准化的尺寸参数，设计滑台连接板时，要保证连接板与滑块上表面完全贴合，

　　避免悬空锁紧导致滑块本体变形，进而影响滚珠的正常循环；导轨的安装基准面要做倒角处理，避免导轨端部的毛刺刮伤滑块的密封唇边；在行程末端要设置合理的限位缓冲结构，避免滑块高速运动时直接撞击导轨端盖，造成内部滚珠回流通道损坏。从实际使用反馈来看，这类微型导轨滑块在无剧烈冲击、环境粉尘浓度可控的工况下，长期运行的精度保持性表现优异，只要按照规范定期补充润滑脂，就可以长时间维持稳定的滑动精度，不会出现明显的间隙增大问题。建模时还原了滑块的所有装配细节，包括内置的滚珠循环路径、密封件的安装卡槽、安装孔的沉头结构，在做整机装配干涉检查时，可以直接调用该模型进行配合验证，无需再对滑块的安装尺寸做二次测绘，能够有效缩短结构设计阶段的校核时间，避免因尺寸测绘误差导致的装配干涉问题。对于需要做运动仿真的设计场景，该模型的配合面尺寸完全符合实际产品的公差要求，仿真时可以准确模拟滑块沿导轨的滑动行程，验证运动过程中与周边管线、结构件的安全间隙，提前排查设计阶段的潜在问题。
