MGN12C微型线性导轨滑块结构设计

　　做小型自动化设备结构设计的工程师，对MGN系列微型导轨肯定不陌生，这次建模的MGN12C滑块，是配套12mm宽度微型直线导轨使用的标准滑块组件，日常做桌面级雕刻机、小型激光打标机、3D打印设备的运动轴设计时，这类小规格导轨是选型清单里的常客。

　　先从实际应用场景说，这类微型导轨不像重型滚柱导轨用在大型机床的重载进给轴上，它的核心应用场景都是轻载、高精度要求的短行程运动场合，比如桌面雕刻机的X/Y轴进给，小型激光切割头的Z轴升降，点胶设备的喷头位移模组，甚至是一些小型检测设备的探针运动机构，都能看到这类滑块的身影。之前做桌面级雕刻机改造的时候，一开始选了普通的光轴加直线轴承，运行一段时间后因为间隙变大，雕刻出来的工件边缘总有振纹，换成MGN12系列导轨之后，导向精度的保持性明显好很多，毕竟是滚珠式的线性接触结构，运行阻力更小，低速爬行的问题也基本解决了。

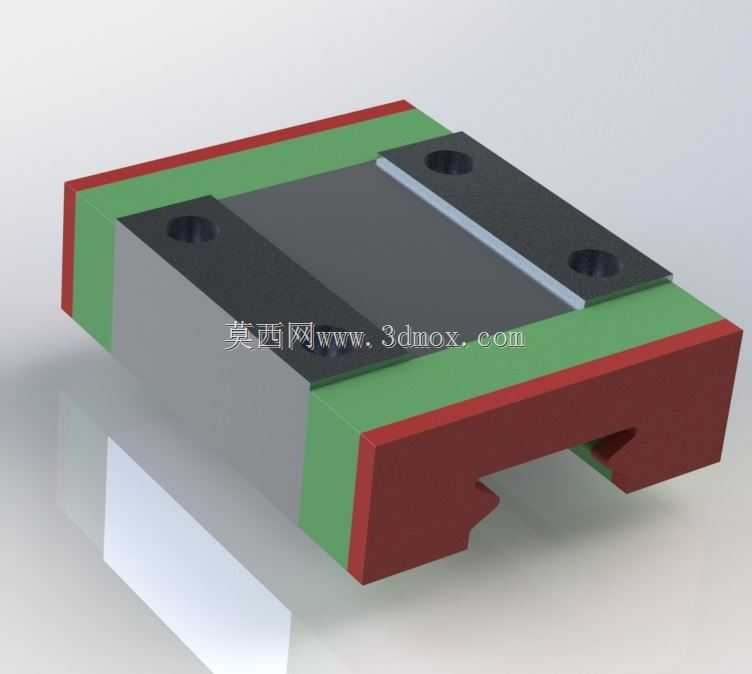

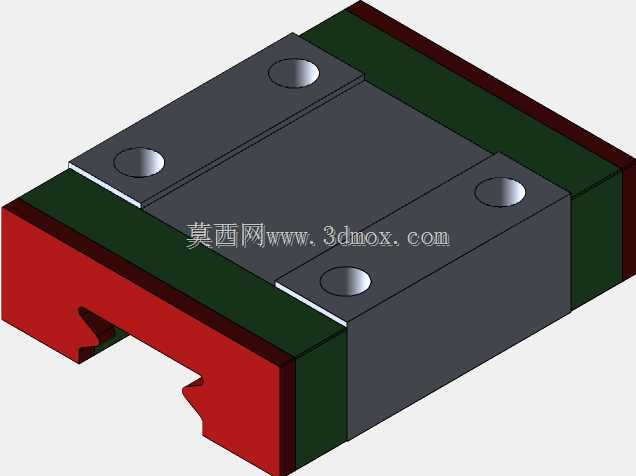

　　从功能特性来看，这款MGN12C滑块属于标准短型滑块，四列滚珠接触的结构设计，能同时承受径向、反径向以及左右两个方向的横向载荷，这一点比单排滚珠的导向件优势明显，很多小型设备的运动轴不是单纯受垂直方向的力，比如雕刻机加工的时候，刀具切削会产生侧向的切削力，四列等载荷的结构就能保证各个方向的受力均匀，不会因为侧向力导致滑块卡滞或者精度快速丧失。滑块两端的密封端盖是绿色的工程塑料材质，建模的时候特意还原了这个结构，实际使用中这个端盖一方面是挡住内部的循环滚珠，防止滚珠脱落，另一方面是阻挡加工过程中产生的切屑、粉尘进入滑块内部的滚道，尤其是雕刻机加工木材、亚克力的时候，粉尘特别细，如果没有端盖密封，粉尘混在润滑脂里很快就会把滚道磨坏，缩短导轨的使用寿命。滑块主体的红褐色部分是滑块的金属基座，采用的是轴承钢材质加工，表面做了发黑处理，防锈的同时也能提升表面硬度，基座上预留了两个安装沉孔，是用来把滑块固定在运动的工作台或者滑座上的，安装的时候要注意沉孔的深度，不能用太长的安装螺丝，否则螺丝顶到滑块内部的滚珠回流槽，会直接导致滑块无法滑动甚至损坏。

　　设计思路上，这次建模特意省略了内部的轴承滚珠、固定螺丝这类细小的标准件，不是做不出来，而是实际做设备整体装配的时候，这些细小零件如果都保留实体特征，整个装配体的文件体积会变得特别大，普通配置的电脑打开装配体、做运动仿真的时候会卡顿严重，省略这些不影响整体装配干涉检查的小零件，能大幅降低PC端的运算资源占用，这也是做大型设备三维建模的常用技巧，毕竟我们做整机设计的时候，核心是检查各个部件的安装边界、运动行程是否干涉，不需要把每个螺丝、钢珠都画出来，除非是专门做滑块本身的有限元受力分析，否则没必要保留这些细节特征。滑块和导轨配合的滚道面是经过精密磨削的，建模的时候滚道的圆弧半径和导轨的滚道半径做了匹配，保证滚珠和滚道的接触角符合设计要求，一般这类微型导轨的接触角是45度，能保证各个方向的额定载荷均衡。

　　再说到外形尺寸和安装边界，MGN12C滑块适配的导轨宽度是12mm，导轨的高度是6mm，滑块本身的总宽度是27mm，总长度是35mm左右，安装孔的孔距是20mm，这个安装尺寸是行业通用的标准尺寸，不同厂家生产的同规格MGN12C滑块基本都能互换，这也是选型的时候优先选标准件的原因，后期维护更换的时候不需要重新加工安装孔，直接替换就行。滑块的总高度是10mm，设计安装结构的时候，要注意滑块底部和导轨安装基面之间要留0.1到0.2mm的间隙？不对，应该是安装基面的平面度要保证在0.02mm以内，不然导轨锁紧之后会产生变形，导致滑块滑动阻力变大，精度下降。另外滑块两端的端盖会突出滑块主体大概1.5mm的长度，设计滑座的安装槽的时候，不能把槽的长度做的刚好和滑块金属主体一样长，要给端盖留出避让空间，否则端盖会被安装槽顶住，导致滑块无法运动到行程末端。还有滑块的润滑注油嘴位置，一般是在端盖的侧面，设计周边结构的时候要留出注油的操作空间，不然后期保养加润滑脂的时候会很麻烦，总不能每次注油都把滑块拆下来吧。

　　实际使用的时候还要注意，这类微型导轨的额定静载荷大概在1500N左右，额定动载荷在800N左右，选型的时候要计算好运动部分的总重量，加上加工时候的切削力，不能超过额定载荷的30%，否则导轨的使用寿命会大幅缩短。之前有个同行做小型雕刻机的时候，为了追求刚性把Z轴的主轴选的太重，加上加工的时候下刀量太大，用了不到三个月滑块的滚道就出现了点蚀，滑动的时候有明显的卡顿感，就是因为载荷超过了导轨的承受范围。另外安装导轨的时候，两根平行导轨的平行度要控制在0.03mm以内，不然滑块在导轨上滑动的时候会受到侧向的附加载荷，时间长了也会导致磨损加快。

　　从建模的细节来看，滑块的回流槽结构做了简化处理，因为实际的回流槽是在滑块金属主体和端盖之间的，外部看不到，做外观和装配检查的时候不需要把内部回流槽的复杂曲面做出来，只需要保证外部的安装尺寸、配合尺寸准确就可以。滑块顶部的安装沉孔深度是4mm，用M3的内六角螺丝安装，这个尺寸是标准的，建模的时候沉孔的直径做了5.5mm，刚好能容纳M3螺丝的头部，不会出现螺丝头突出滑块表面的情况，避免和安装的工件产生干涉。滑块和导轨配合的卡槽尺寸是和12mm导轨的截面完全匹配的，装配的时候能刚好卡在导轨上，不会出现松旷的情况。

　　很多刚入行的结构工程师做小型设备设计的时候，容易在导轨选型上走极端，要么选太大的导轨导致设备整体尺寸变大、成本变高，要么选太小的导轨导致刚性不足、精度不够，MGN12这个规格刚好是桌面级小型设备的黄金规格，既能满足大部分轻载加工、位移的精度要求，尺寸又足够紧凑，不会占用太多的安装空间。比如做行程500mm的雕刻机X轴，用两根MGN12导轨搭配滑块，完全能满足亚克力、软金属这类材料的加工要求，运行的时候噪音也很小，因为滚珠的直径小，循环的时候产生的振动和噪音都比大规格导轨低很多，适合桌面级设备对低噪音的要求。

　　另外还要注意，这类滑块在出厂的时候一般都预加了一定的预紧力，普通级别的预紧力适合大部分的应用场景，如果是对精度要求特别高的场合，比如检测设备的运动轴，可以选轻预紧或者中预紧的等级，但预紧力不能太大，否则会导致滑动阻力变大，电机的负载增加，运行的时候发热严重，反而影响使用寿命。建模的时候滑块和导轨之间留了0.01mm的配合间隙，模拟实际的预紧配合状态，做运动仿真的时候不会出现干涉报错，也能更真实的反映实际的装配状态。
