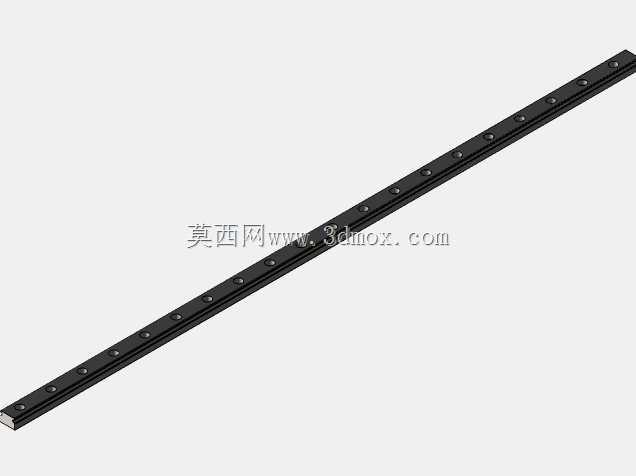

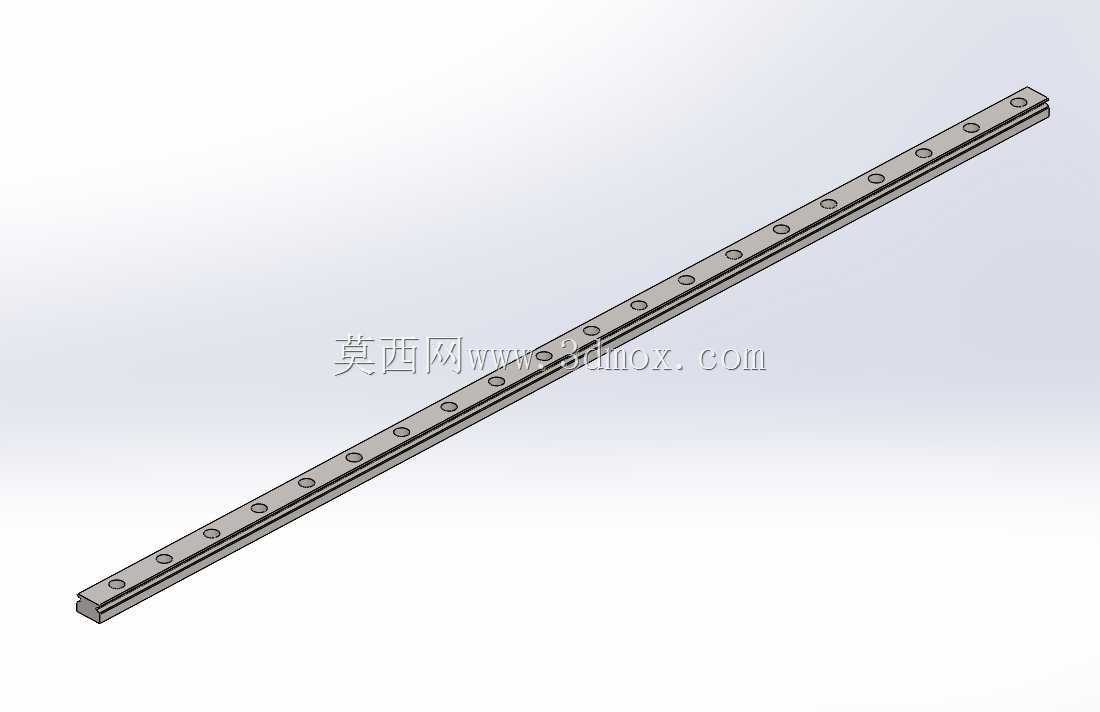

做小型自动化设备选型的时候,微型直线导轨的应用场景其实覆盖得非常广,从桌面级的精密检测工装,到激光打标设备的进给轴,再到小型3D打印设备的运动轴、数码产品组装工位的滑台模组,甚至是实验室精密采样设备的位移机构,都能看到这类小规格导轨的身影。这次建模的MGN12规格导轨,长度设定为500mm,核心是匹配小行程、轻负载的直线往复运动需求,相比大规格的滚柱导轨或者宽幅线性滑轨,它的截面尺寸更小,安装占用空间更少,运动阻力更低,很适合对安装空间有严格限制、负载不大但对运动平顺性有要求的工位。
从实际功能特性来看,这款导轨属于微型滚珠直线导轨,轨道上的滚道经过精密磨削,配合对应的线性滑块(也就是同系列的MGN12C、MGN12H滑块),可以实现无卡顿的直线往复运动,滚动摩擦的结构让它的动摩擦系数极低,哪怕是用小功率的步进电机或者微型伺服电机驱动,也能轻松带动滑台移动,不会出现爬行现象。在设计建模的时候,首先要确认的是导轨的截面基准,MGN12的导轨宽度是12mm,轨道高度的基准尺寸要严格匹配滑块的安装槽尺寸,保证滑块装配后不会出现侧向间隙,滚道的圆弧曲率要和配套滚珠的直径匹配,建模时滚道的位置度公差要在合理范围内,避免实际装配后出现预压过大或者间隙超差的问题。
安装边界的处理是这类导轨建模的重点,500mm长度的导轨,安装孔的间距是按照标准规格排布的,两端的安装孔距离端面的距离要符合常规安装的避让要求,安装孔采用沉孔设计,可以直接用M3或者对应规格的内六角螺丝从导轨正面锁付到安装基座上,沉孔的深度要保证螺丝锁入后头部不会高出导轨上表面,避免干涉滑块的运行。建模的时候要注意导轨的两个安装基准面,也就是底面和侧面的垂直度,这两个面是现场安装时的定位基准,平面度和垂直度的建模精度直接影响后续装配后的运动直线度,如果基准面的建模出现偏差,实际加工出来的导轨安装后会出现滑块卡滞、运行阻力波动大的问题。
从设计思路上来说,这款导轨的建模没有做多余的结构简化,轨道上的每一个安装孔都按照实际尺寸绘制,滚道的轮廓也按照真实的磨削成型轮廓构建,不是简单的直角开槽,这样导出的模型在做设备整体装配干涉检查的时候,能准确模拟滑块在整个500mm行程内的运动状态,不会出现模型和实际零件尺寸不符导致的干涉误判。很多工程师在做小型设备设计的时候,容易忽略微型导轨的安装预留空间,比如导轨两端的限位块安装位置、滑块出线的避让空间,这个500mm长度的模型在两端预留了足够的限位安装面,方便设计时搭配油压缓冲器或者硬限位块,防止滑块超程脱出。
实际应用中,这类微型导轨的维护成本很低,因为滑块内部自带润滑脂储油腔,正常使用情况下不需要频繁加注润滑脂,而且导轨表面可以做防锈处理,哪怕是在有少量切削液或者环境湿度稍高的工位使用,也不会轻易出现锈迹卡滞的问题。相比同长度的光轴导向结构,这款MGN12导轨的抗扭能力更强,能承受一定的倾覆力矩,哪怕滑台上的负载不是完全作用在导轨中心,也能保持平稳运行,不会出现光轴导向常见的滑块偏转、卡顿问题。在做设备布局的时候,单根500mm的MGN12导轨可以搭配单滑块或者双滑块使用,单滑块适合窄幅的小负载工位,双滑块则可以提升滑台的抗扭能力,适合搭载小型检测头、激光头或者点胶阀这类需要稳定运动的执行部件。
建模过程中,导轨的端面倒角也做了还原,实际生产中导轨两端会做小尺寸的倒角处理,方便滑块从端部装配入轨,不会刮伤滚道表面,这个细节在模型里也有体现,避免装配仿真的时候出现滑块无法装入的错误判断。另外导轨上表面的平面度也是建模时考虑的重点,整个500mm长度的导轨上表面,安装基准面的平面度按照常规精密级导轨的精度做了建模参考,方便设计人员在做精度校核的时候,有准确的模型基准来计算整个运动轴的综合定位误差。很多新手工程师在选型的时候,容易只看导轨的额定负载,忽略安装面的平面度要求,其实这类微型导轨对安装基座的平面度有一定要求,如果基座的安装面平面度太差,强行锁付导轨会导致导轨变形,直接影响运动精度和使用寿命,这个模型的基准面设计也能在装配时提醒设计人员,提前对安装基座的加工精度提出对应要求。
