带法兰安装座的箱体类机械壳体结构

　　这类带方形安装法兰底座的筒状壳体结构，多作为传动类设备的核心承载构件使用，常见于中小型减速设备、动力传输单元、流体输送泵组的主机身部分，在轻工输送线、小型自动化加工工位、农用辅助动力设备上都能见到同类型结构的应用。从实际使用场景来看，该壳体需要同时承担内部传动构件的定位支撑、外部动力输入输出端的接口密封、整机与安装机架的连接固定三重核心作用，设计过程中需要兼顾结构刚性、安装便利性、内部组件装配空间三个核心维度的平衡。

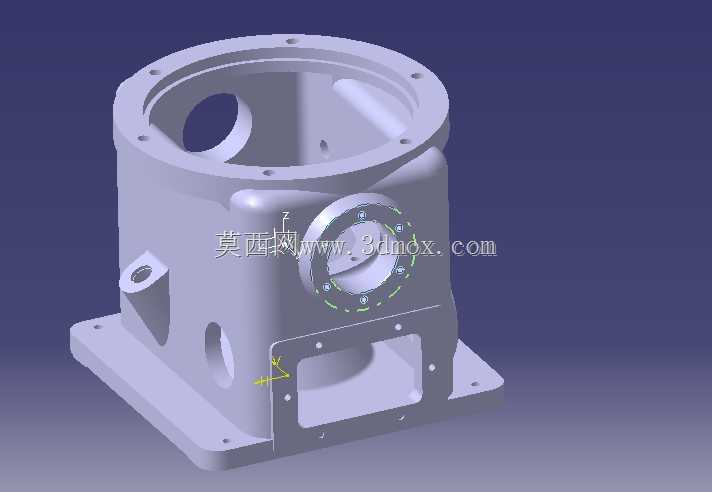

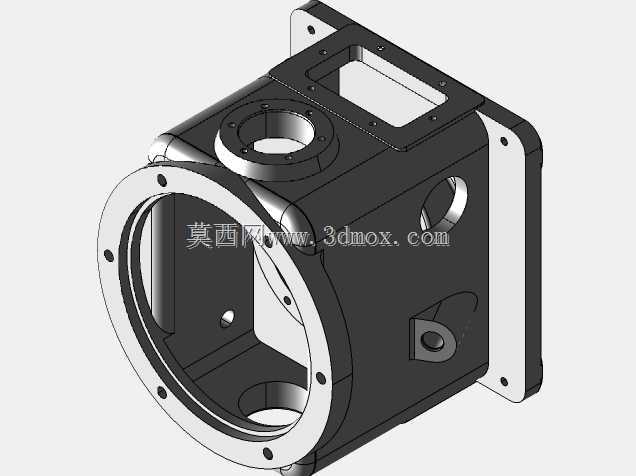

　　从结构布局来看，底部的方形安装法兰是整机与机架连接的核心边界，法兰面上预留的多个沉头安装孔，对应M8或者M10规格的紧固螺栓，安装时需要保证法兰面与机架安装面的平面度公差不超过0.1mm，避免装配后壳体出现形变导致内部轴承位同轴度超差。筒状主体的顶部设置了带均布螺栓孔的圆形法兰，这个位置主要用于安装上端盖或者动力输入组件，法兰的止口尺寸需要与端盖的定位凸台做过渡配合，配合公差通常选H7/h6，保证连接后的密封性能与同轴度。筒身侧面开设的大尺寸圆形通孔是动力输出端的安装位，孔位周边预留的螺栓孔用于安装输出端的轴承座或者密封端盖，设计时需要保证该孔的轴线与顶部法兰轴线、底部安装面的垂直度公差在0.05mm以内，避免传动过程中出现轴系偏磨的问题。筒身下部的方形开口是内部组件装配的操作窗口，日常维护时可以通过这个窗口检查内部齿轮啮合情况、更换润滑脂，窗口周边的螺纹孔用于安装密封盖板，盖板与壳体之间需要加装耐油橡胶密封垫，防止润滑油渗漏。筒身侧面的小型凸台带通孔结构，是润滑油注油位或者油位检测接口的安装位置，凸台的厚度需要满足管螺纹连接的啮合长度要求，避免攻丝深度不足导致螺纹滑牙。

　　设计这类壳体结构时，首先要根据内部容纳的传动组件最大外轮廓确定筒身的内径尺寸，预留出齿轮运转、轴承安装的必要间隙，通常内壁与传动件的最小间隙不小于5mm，防止运转过程中构件与壳体内壁出现剐蹭。壁厚的选择需要结合材质确定，如果采用灰铸铁HT200铸造，常规壁厚设置在8-10mm即可满足刚性要求，如果采用铝合金压铸工艺，壁厚可以适当减薄到6-8mm，同时在筒身内壁与法兰连接的位置设置均匀分布的加强筋，筋的厚度取壁厚的0.7-0.8倍，既可以提升壳体整体刚性，又能避免铸造过程中出现缩孔缺陷。各个安装孔的位置设计需要充分考虑装配工具的操作空间，比如底部法兰的安装孔中心到筒身外壁的距离，要保证套筒扳手能够顺利伸入拧紧螺栓，避免出现孔位距离侧壁过近导致无法装配的问题。侧面输出孔的位置高度需要结合内部轴系的中心高确定，保证输出轴连接外接设备时的同轴度，同时要预留出联轴器安装的轴向空间。

　　在实际工程应用中，这类壳体的加工工艺通常是先完成铸造毛坯，经过时效处理消除内应力后，再以底部安装法兰面为粗基准定位，加工顶部法兰止口与内孔，之后再以加工好的顶部止口和内孔为精基准，反过来加工底部安装面和各个侧面的孔位，这样可以有效保证各个配合面的形位公差。安装使用时，需要先将内部的轴承、齿轮、轴系组件全部装配到位，再依次安装各个端盖和密封件，紧固螺栓时要按照对角线顺序分次拧紧，避免端盖受力不均导致密封失效或者轴承卡滞。日常运维过程中，需要定期检查壳体各个结合面的密封情况，通过侧面的注油孔补充更换润滑油，避免内部构件因为缺油出现过度磨损。这类结构的设计通用性较强，通过调整筒身高度、法兰尺寸、侧面开孔位置，可以快速适配不同功率、不同传动比的动力传输单元，大幅缩短非标设备的设计开发周期，降低零部件的加工制造成本。
