拳击手发动机运动机构三维数模

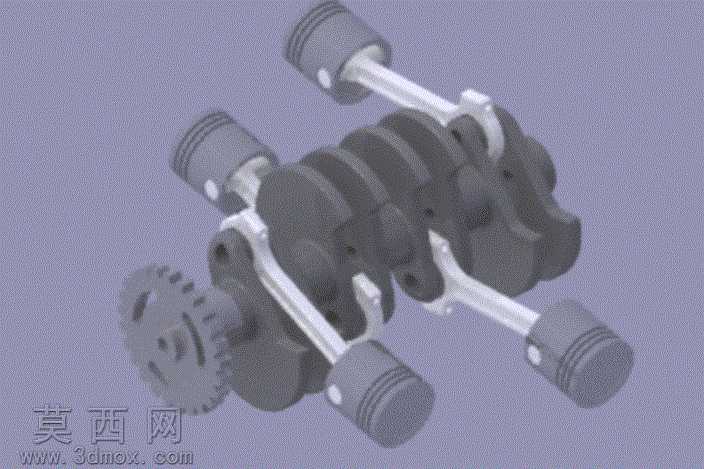

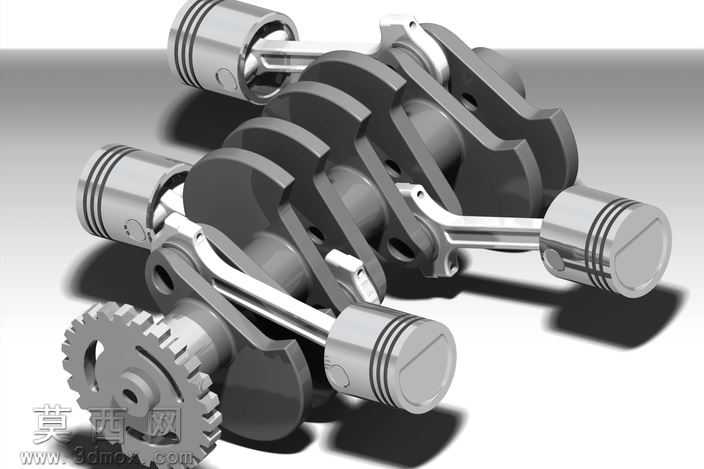

本模型为拳击手发动机运动学仿真三维数模，采用CATIA V5平台完成全参数化建模，完整还原水平对置发动机的核心运动结构。建模过程中严格遵循内燃机设计的尺寸规范，对活塞、连杆、曲轴、正时齿轮等核心零件进行1:1比例构建，所有配合面均按照实际装配公差预留间隙，确保运动仿真过程中无干涉、无错位。模型渲染阶段采用哑光金属材质模拟缸体、曲轴的铸铁质感，活塞表面添加轻微的阳极氧化磨砂效果，连杆与齿轮部位赋予抛光合金钢材质，通过环境光遮蔽效果突出零件间的层级关系，整体视觉效果清晰展现各部件的轮廓与装配关系。结构设计上，该拳击手发动机采用四缸水平对置布局，活塞两两对称分布于曲轴两侧，相比直列或V型发动机拥有更低的重心与更优的运转平顺性；曲轴采用多曲拐错位设计，每个曲拐对应一组活塞连杆组件，连杆大头采用剖分式结构与曲轴轴颈配合，小头通过活塞销与活塞铰接，可完整模拟活塞往复运动转化为曲轴旋转运动的全过程；曲轴输入端集成正时传动齿轮，可用于拓展配气机构、点火系统的联动仿真。设计思路围绕运动学验证展开，所有运动副均按照实际机械连接关系添加约束：活塞与缸套间设置移动副，连杆大小头分别添加转动副，曲轴与机体间设置旋转副，通过驱动曲轴旋转可直观观测活塞的往复行程、连杆的摆动角度，验证水平对置结构的运动平衡性，可用于内燃机原理教学、发动机结构认知以及新型动力机构的方案参考。模型未做过度的细节简化，活塞环槽、连杆油道、齿轮轮齿等特征均完整保留，既保证了运动仿真的准确性，也可作为结构拆解、装配演示的数字化素材。
