VESC HD-60T电调控制板结构设计

　　在电动滑板、平衡车、小型无人车、DIY电动载具以及低压伺服驱动场景里，电调作为动力输出的核心控制部件，其结构设计合理性直接影响安装适配性、散热效率与接线维护的便捷度，本次呈现的VESC HD-60T控制板结构，就是面向高功率低压无刷电机驱动场景做的结构还原。从实际使用场景来看，这类高电流版本的电调通常适配持续60A级别的动力输出，多用于需要大扭矩输出的小型电动载具，比如山地电动滑板、重载AGV小车、大功率航模以及定制化电动自行车改装场景，这类场景对控制板的安装空间、接口位置、外壳防护都有明确要求，结构设计阶段需要优先匹配这些实际使用中的约束。

　　从功能特性对应的结构设计来看，板载的功率回路部分预留了足够的铺铜散热区域，对应的外壳结构在功率器件对应位置做了贴合设计，保证工作时产生的热量能够快速传导到外壳散出，避免长时间大电流工作时出现过热降频。接口布局上，动力输入、电机输出的大电流接口布置在板体侧边，采用下沉式的焊盘接口设计，对应的外壳开孔位置刚好留出接线操作空间，不会出现接线后线缆与外壳干涉的问题；信号接口、调试接口、通讯接口集中布置在板体另一侧，区分强弱电走线区域，避免大电流线路对信号传输产生电磁干扰，这也是驱动类控制板结构布局的通用设计逻辑。

　　设计思路上，这个结构还原优先保证了板体与外壳的装配公差匹配，板上的固定孔位与外壳的支撑柱一一对应，每个固定孔周边都预留了足够的安全间隙，避免安装螺丝时刮伤板上的走线与元器件。板上的电容、功率管、接插件等高度较高的元器件，在外壳内部都做了对应的避让槽，不会出现合盖时元器件顶到外壳的问题，同时外壳内壁与元器件之间预留了0.5-1mm的间隙，既可以避免运输震动过程中元器件与外壳摩擦损坏，也能预留出灌封或者贴绝缘片的空间，提升整体的绝缘防护能力。

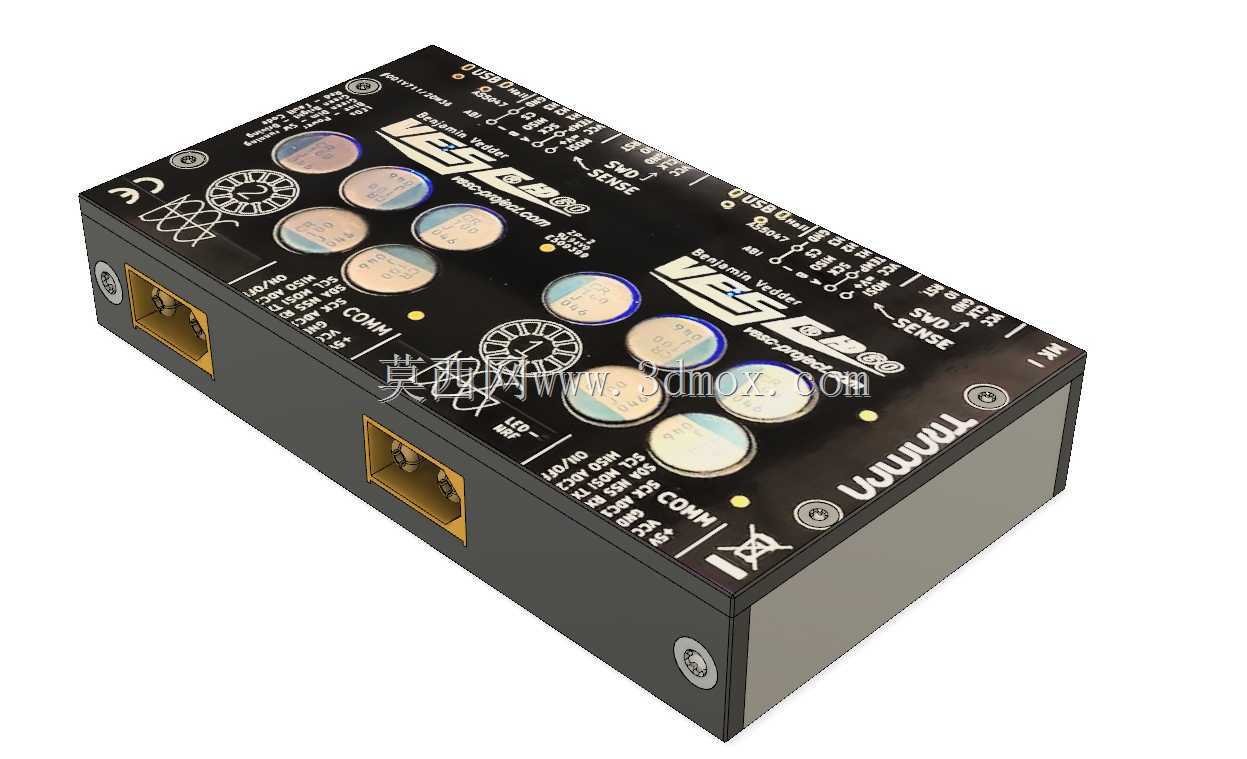

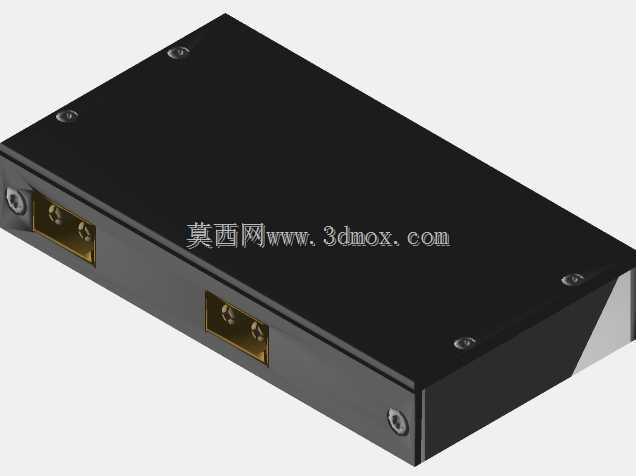

　　从安装边界与外形尺寸来看，整体板体采用矩形布局，长宽尺寸适配常规的电调安装位，四个固定孔的孔距符合主流大功率电调的安装孔位标准，可以直接替换同规格的其他电调产品，不需要重新修改载具上的安装支架。外壳的侧边做了轻微的倒角处理，既可以提升安装时的操作安全性，避免锐边划伤操作人员，也能在狭窄安装空间里减少与周边结构件的卡滞。板上的指示灯位置对应外壳做了透光开孔，不需要拆开外壳就能直观看到设备的工作状态，调试阶段可以快速判断设备运行情况。

　　需要说明的是，当前的结构版本属于初步还原，部分细节结构比如额外的扩展连接器、固定卡扣的细节、散热鳍片的具体齿形还没有做完全精准的还原，后续补充连接器型号后可以进一步细化结构细节，让模型的装配匹配度更高。对于结构设计从业者来说，这类驱动控制板的结构设计核心是平衡电气性能要求、散热需求、安装便捷性与防护能力，不能只追求外观规整而忽略实际接线、散热、维护的需求，比如大电流接口如果布置在板体中间，接线时就需要拆开整个外壳，维护效率会大幅降低；如果散热区域对应的外壳没有做贴合设计，长时间工作时功率器件的温度会远超额定值，影响设备使用寿命。在做这类电子控制类部件的结构建模时，需要优先确认所有元器件的实际高度、接口的插拔方向、固定孔的位置公差，再围绕这些硬约束去设计外壳与安装结构，避免出现装配干涉、无法接线、散热不畅等实际使用中的问题。
